7. Fases
7.2.5 Tabla sobre la limitación del motor
SQZ-II/SQZ-III
Modelo
SQZ-II 30
SQZ-II 40/SQZ-II 40x80
SQZ-II 60/SQZ-II 60x120
SQZ-III 80
SQZ-II 80x160
SQ-II-MT
Modelo
SQZ-II-MT 60/SQ-II-MT 60x120
SQZ-II-MT 80/SQ-II-MT 80x160

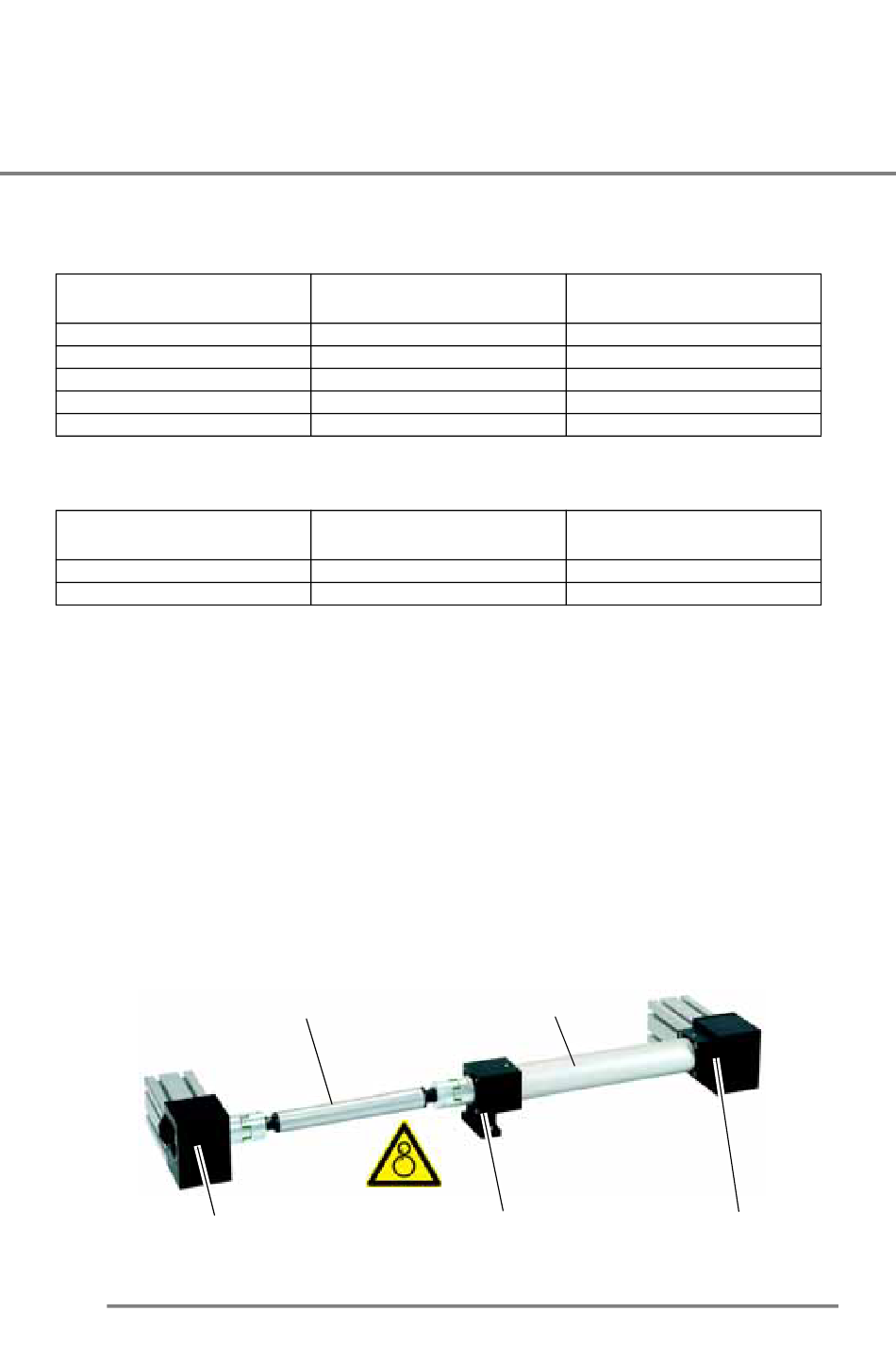

Unidades de transmisión
Para la transmisión de los pares de torsión en unidades lineales dispuestas en paralelo es
necesario adaptar un árbol de transmisión. Éste, al igual que el motor, puede fijarse con aco-
plamientos en los inversores de marcha dependiendo del modelo. Si la longitud de montaje
condicionado constructivamente es más grande que la longitud de montaje máx. calculado
mediante la fórmula de "dimensionamiento estimado" o velocidad máx., se debe usar un cojine-
te de eje para levantar las cargas correspondientes.
Dimensionamiento estimado:
longitud de montaje máx. [mm] = (2720 – velocidad [min-1]) + 2 x 107,5
velocidad máx. [min-1] = 2720 - L [mm]
Las combinaciones de puntos de intersección entre acoplamiento y unidad de transmisión calcu-
ladas por RK Rose+Krieger GmbH son obligatorias.
Inversor de marcha
144
Peso máx. del motor en kg
Peso máx. del motor en kg
Sin protección
Distancia centro de gravedad
8
8
16
16
16
Distancia centro de gravedad
16
16
Con protección
Cojinete de eje
de masa en mm
250
300
400
400
400
de masa en mm
400
400
Inversor de marcha
