11 - Inspektionen
11.9 Überprüfung der Mikroschalter-Einstellungen
Benötigte Zeit
Benötigtes Personal
Ausrüstung
Materialien
Beschreibung

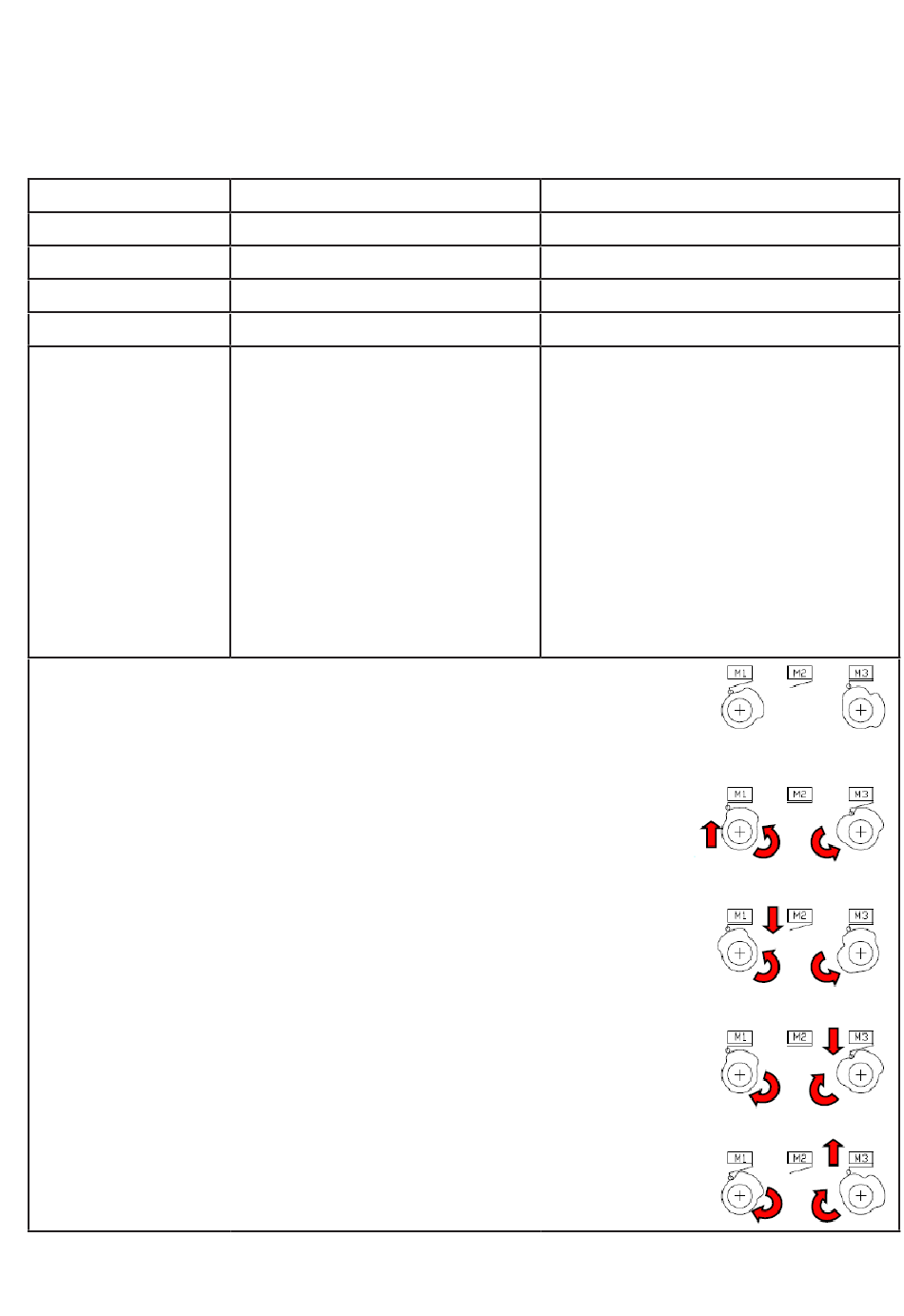

Nachfolgend finden Sie eine Beschreibung des „Handi Lift" Betriebssystems
unter Berücksichtigung der Positionen der Mikroschalter M1, M2 und M3:
• In der geschlossenen Position sind Mikro M 1 und M2
geöffnet und Mikro M3 ist geschlossen.
• In der geöffneten Position stoppt der Lift an der
Ladeplattform, sobald Mikro M1 den Schaltkreis schließt.
• Während des Absenkens ist eine Kippschutz-Sicherheitssperre
aktiviert, wenn Mikro M2 den Schaltkreis öffnet.
• Während des Hochfahrens stoppt die Plattform auf Höhe der Fahrzeuglade-
fläche, wenn Mikro M3 den Schaltkreis öffnet.
• Während des Hochklappens ist der Sicherheitsdruckschalter der beladenen
Plattform ausgeschlossen und die Timerabschaltung der Elektropumpe ist
aktiviert, sobald Mikro M3 den Schaltkreis schließt.
Überprüfung
10
1
Keine
Keine
Führen Sie 2 vollständige Zyklen
mit Aufklappen, Absenken,
Anheben und Hochklappen durch
und kontrollieren Sie per Sichtprü-
fung die korrekte Positionierung
der Ladeplattform auf Höhe der
Fahrzeugladefläche + das korrekte
Hochklappen des Liftes und die
korrekte Funktionsweise des Kipp-
schutzes während des Absenkens.
handilift
ROLLSTUHLLIFT
Maßnahme
20
1
Werkzeugset
Keine
Stellen Sie die M2 Mikrosteuerstange
(Kippschutz) und die Wellen der M1
und M3 Mikroschalter wie in den Hin-
weisen unten angeführt, indem Sie die
entsprechenden Halteschrauben lösen
und schließlich wieder festziehen, um
die Stange oder Nockenwellen in der
richtigen Position zu arretieren.
HINWEIS:
™
47
