Positionierung und Befestigung
WARNUNG: Ist der Abstand nach Platzierung des Lifts kleiner als Wert „B" (in Kapitel 4
berechnet) muss erneut eine Stabilitätsprüfung erfolgen und Kapitel 1, Abschnitt A des
„Bedienungs- und Wartungshandbuchs" muss aktualisiert werden („Prüfungsprotokoll für
die Erstinbetriebnahme").
•
Überprüfen Sie innen und außen am Fahrzeug,
ob sich die Fahrzeugtüren richtig schließen las-
sen und nicht durch den Lift behindert werden.
Messen Sie den kleinsten Abstand zwischen
den Türen und dem Lift; ist er größer als 40 mm
(Mindestabstand) (Abb. 7) kann der Lift bis zum
Mindestabstand in Richtung der Türen verscho-
ben werden. Achten Sie darauf, dass die Außen-
kante der Liftbasisund die Schließkante parallel
bleiben. Achten Sie außerdem darauf, dass der
Lift mittig auf der Ladefläche sitzt.
•
Bevor Sie den Lift befestigen, überprüfen Sie, ob
keine Überschneidung (der Befestigungsschrau-
ben) mit den Teilen unterhalb des Rahmens wie
Hydraulikleitungen oder -kanälen, elektrischen
Verkabelungen, Kabel etc. stattfindet.
Verschieben Sie den Lift im Fall etwas zur Seite,
um Überschneidungen zu vermeiden.
•
Nachdem Sie die genaue Position des Lifts auf
der Montagefläche des Fahrzeugs bestimmt ha-
ben, nehmen Sie die acht Löcher in der Basis des
Lifts als Orientierungspunkte für die Bohrlöcher in
der Ladefläche des Fahrzeugs.
•
Vergewissern Sie sich unbedingt, dass der
Untergrund, auf dem der Lift befestigt wird, stabil
ist und die Löcher nicht die Stabilität des Lifts

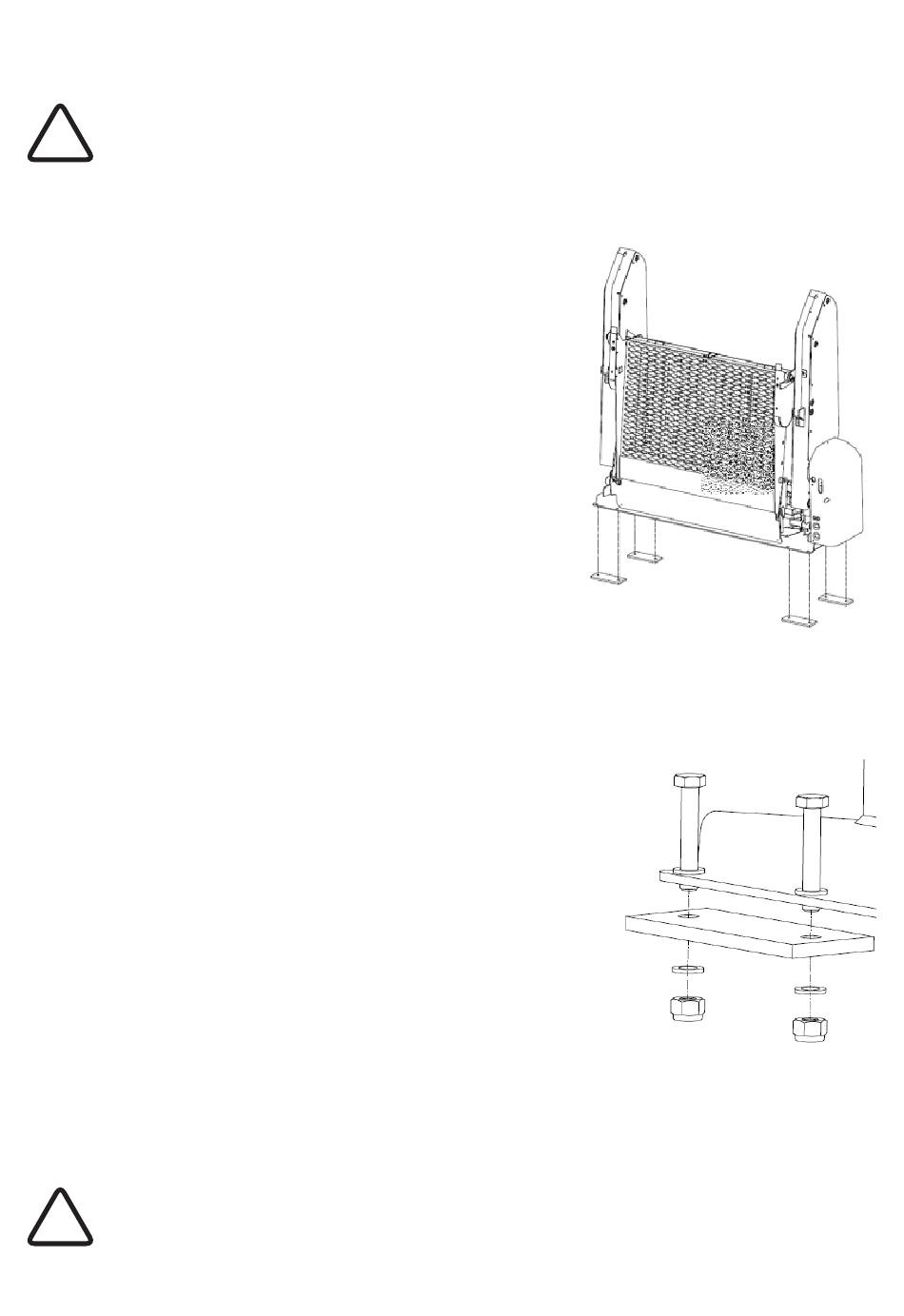

beeinträchtigen. Der Lift wird mit Befestigung-
splatten geliefert, diese sind an den Löchern
ausgerichtet unter dem Rahmen zu positionieren
(Abb. 8). Sie müssen mit 8 x M10 Schrauben inkl.
Muttern und Beilagscheiben (Abb. 9) mit einem
Anzugsmoment von 50 Nm befestigt werden.
WARNING: Falls Sie aus irgendeinem Grund längere Schrauben als die mitgelieferten ver-
wenden, achten Sie darauf, dass Sie M10 Schrauben der Festigkeitsklasse 8.8 verwenden.
handilift
ROLLSTUHLLIFT
Abb. 8
Abb. 9
™
