4 - Stabilitätsprüfung
4 Überprüfung der Stabilität
Vor der Positionierung und endgültigen Montage des Lifts, wie in Kapitel 5 beschrieben, muss die
Stabilität des Fahrzeugs mit offen installiertem Lift und maximalem Überhang überprüft werden.
Befolgen Sie zu diesem Zweck bitte folgende Anleitung:
• Suchen Sie sich aus den Fahrzeugpapieren die erforderlichen Angaben für Abschnitt (P) und die
Grenzwerte für den Fahrzeugüberhang hinten (S) heraus und tragen Sie diese in Abschnitt A von
Kapitel 1 des „Bedienungs- und Wartungshandbuchs" ein („Prüfungsprotokoll für die
Erstinbetriebnahme");

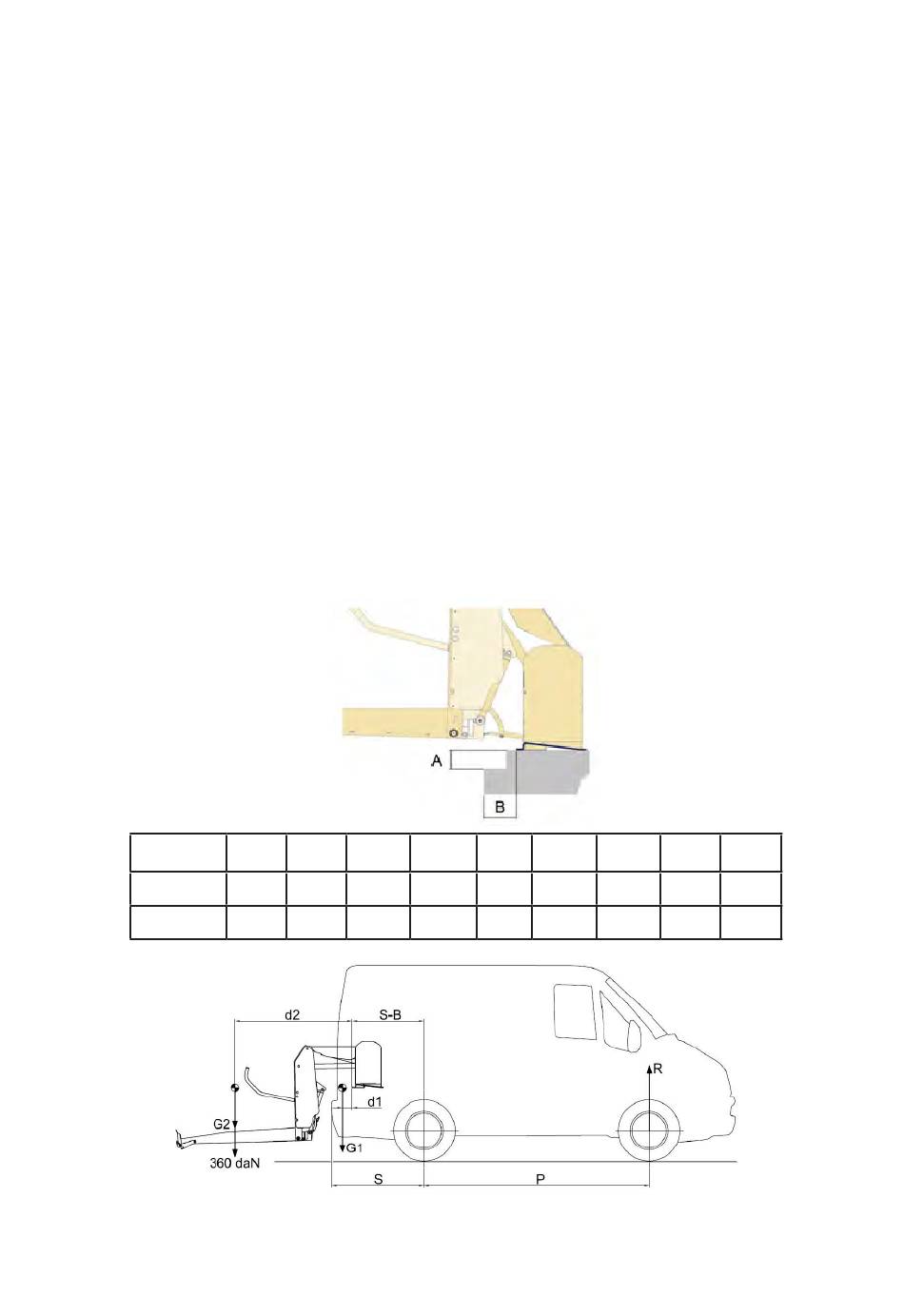

• Messen Sie am Fahrzeug Abstand (A) von der Ladefläche bis zur Oberkante der Stoßstange
(Abb. 2) und vergleichen Sie diesen Wert mit den in der Tabelle unten angegebenen Werten.
Messen Sie nun Abstand (B) zwischen der Außenkante der Liftbasis bis zur Außenkante
der Stoßstange; die in der Tabelle angegebenen Werte für B gelten für alle Liftmodelle,
ausgenommen für Modell FP70115, FP70115C, P76120C und SP76120C. Die Werte für diese
Modelle sind als B* in der Tabelle angeführt; übertragen Sie nun die für A, B, B* gemessenen
Werte in Abschnitt (A) von Kapitel 1 des „Bedienungs- und Wartungshandbuchs"
(„Prüfungsprotokoll für die Erstinbetriebnahme");
A (mm)
B (mm)
C (mm)
• Suchen Sie sich entsprechend dem zu installierenden „Handi Lift" Modell die dazugehörigen
d1, G1, d2, G2 Werte und das Gewicht (M) des Lifts aus der folgenden Tabelle heraus und
übertragen Sie diese in Abschnitt A von Kapitel 1 des „Bedienungs- und Wartungshandbuchs"
(„Prüfungsprotokoll für die Erstinbetriebnahme");
16
0 20 40
210 230 245
230 250 270
60 80 100
265 280 295
290 300 315
handilift
ROLLSTUHLLIFT
Abb. 2
120 140 160
305 320 330
315 315 315
Abb. 3
™
