Positionierung und Befestigung

5

Positionierung und Befestigung des Lifts

Hier finden Sie alle nötigen Anweisungen für die Installation des „Handi Lift" Rollstuhllifts in den
meisten im Handel erhältlichen Fahrzeugen. Da wir nicht alle möglichen Fälle abdecken können,
empfehlen wir Ihnen, sich für weitere Informationen an Handicare zu wenden. Hier finden Sie die
Anleitung für dieses Prüfungsverfahren:

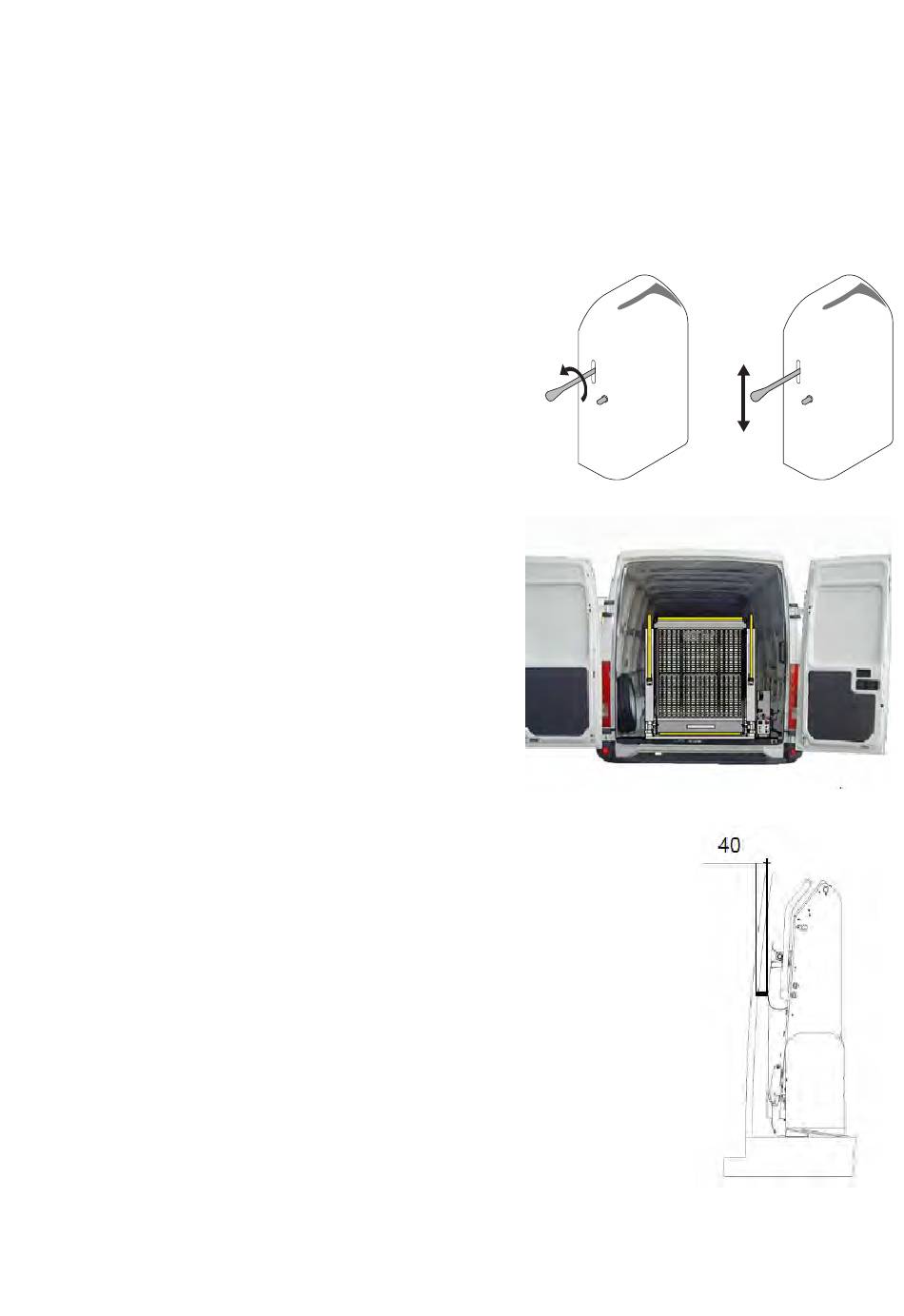

• Setzen Sie das Hydrauliksystem des Lifts mithilfe
der Handpumpe unter Druck:
den vorhandenen Hebel an den dafür vorgese-
henen Platz an der hydraulischen Steuereinheit
(Abb. 4) und bewegen Sie ihn von Hand auf und
ab (Abb. 5), bis der Gegendruck der Pumpe den
Lift in der Position „geschlossen" blockiert.
• Öffnen Sie die Tür(en) des Fahrzeugs, in das
der Lift eingebaut wird und blockieren Sie sie in
geöffneter Stellung. Messen Sie die Höhe und die
Breite des Kofferraums aus und vergewissern Sie
sich, dass die Durchgangsmaße größer als die
Außenmaße des Lifts sind (Abb. 6).
• Heben Sie den Lift nun mithilfe eines
Gabelstaplers oder mit einem ähnlichen Gerät
mit einer größeren Kapazität als das Gewicht
des Lifts (siehe technische Daten) auf die Höhe
der Fahrzeugladefläche (Laderaum). Schieben
Sie den Lift mittig ausgerichtet in das Fahrzeug.
Richten Sie die Außenkante der Liftbasis parallel
zur Schließkante der Tür(en) aus.
• Positionieren Sie den Lift so, dass sich die
Außenkante der Basis im Abstand „B" (in Kapitel
4 berechnet) von der Außenkante der Stoßstange
befindet.
18
schrauben Sie
handilift
ROLLSTUHLLIFT
Abb. 4
Abb. 6
Abb. 7
™
Abb. 5
