10 - Optionales Zubehörkit
10.3 Joystick-Steuerungskit (für das „Commercial" Modell).
Das Joystick-Steuerungskit besteht aus 1 kabelgebundenen 3-teiligen Joystick mit Kappe, 1
Kabelführung 250 mm lang, 1 Kabeldurchführung und -führung 600 mm lang, 1 4-PIN
Anschlussstecker (male) und 1 4-PIN Buchsenstecker (female), 4 Faston Buchsenanschlüsse (female).
4 Faston Stecker (male) und 1 Aufkleber.
Zur Installation des Joystick-Steuerungskit am Handi Lift (Modell Commercial) befolgen Sie bitte die
nachstehenden Anweisungen:
• Entfernen Sie die Kappe vom linken Handlauf.
• Verlegen Sie die 250 mm Kabelführung im Inneren des linken vertikalen Arms und die 600 mm
Kabelführung im Inneren des unteren linken horizontalen Arms.
• Führen Sie das Kabel an der Joystick-Seite durch den Handlauf, ohne die Kappe umzusetzen
und fädeln Sie das Kabel wie in Abb. 20-21 gezeigt in die 250 mm Kabelführung ein.
• Ziehen Sie das mittlere Kabel durch die 600 mm Kabelführung.
• Führen Sie das freie Ende unter der Basis bis zur Steuereinheit durch.

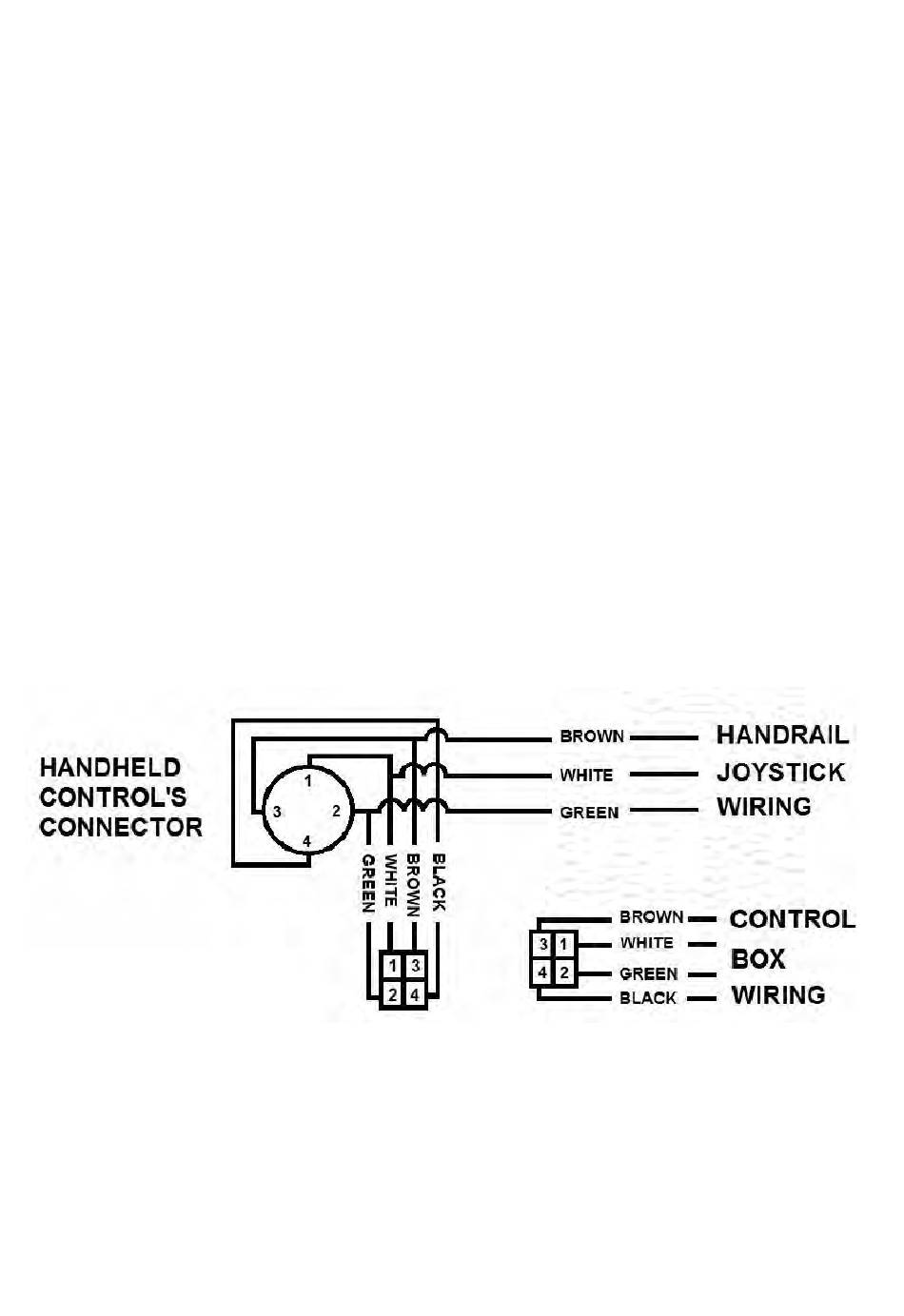

• Schließen Sie die Elektrik wie im Diagramm gezeigt (Abb. 24) an.
• Testen Sie den Schalter und drehen Sie die Kappe, bis die „up" (aufwärts) Markierung nach oben
zeigt.
• Setzen Sie die Kappe ein und kleben Sie den Aufkleber auf (Abb. 22-23).
• Überprüfen Sie die korrekte Positionierung des Kabels, wenn der Lift in Betrieb ist.
handilift
ROLLSTUHLLIFT
™
Abb. 24
