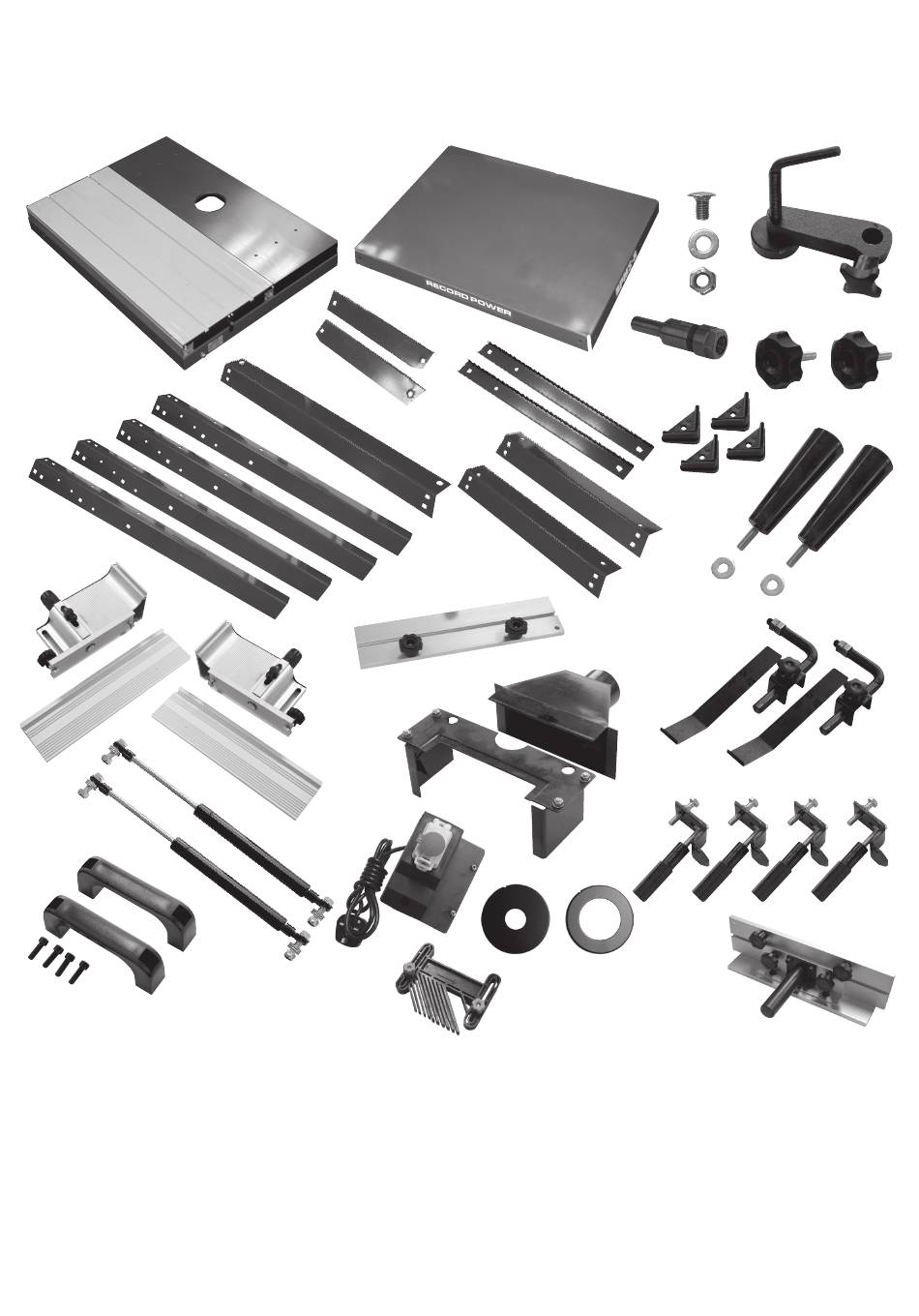

6. Lieferumfang

Vergewissern sie sich dass alle in der Anleitung aufgelisteten Teile vorhanden sind. Entferne den Korrosionschutz mit einem weichen Tuch und einem
leichtem Lösemittel. Benutzen sie keinen Benzin oder Lackverdünner, da es durch diese Mittel zu Beschädigungen an der Lackoberfläche kommen kann.
1
5
13
18
17
1 Tischeinheit vormontiert
2 Ablageblech
4
Werkstückklemmung
5
Standfüsse x 4
6 vordere Querstreben
7 Abstüzungswinkel x 2
8 Querstrebe links und rechts oben x 2
9 Querverstrebung zum fixieren
der Gasdruckfedern
10 RPMS-CX Spanzangenhalter Verlängerung
Werkzeuge die zur Montage benötigt werden sind: 10.12.14 und 19 mm Gabelschlüssel, 5 und 6 mm Imbusschlüssel, Kreuzschraubenzieher.
8
2
7
6
15
14
19
11 Gummifüsse x 4
12 Tischklemmung x 2
13 rechter Fräsanschlaghalter und
Anschlagschiene
14 linker Fräsanschlaghalter und
Anschlagschiene
15 Druckplatte
16 Klemmung Fräsanschlag x 2
17 Tischgriffe x 2 und Schrauben x 4
18 Gasdruckfeder x 2
19 Schaltergehäuse und Anschlusskabel
9
8
21
20
24
23
( Abb. zeigt UK Stecker)
20 Fräsanschlag Grundeinheit
21 Absaugstutzen
22 Niederhalter und Halter x 2
23 seitliche Andruckvorrichtung
24 Tischeinlage x 2 (29 und 60 mm
Innendurchmesser)
25 Klemmen für Oberfräse x 4
26 Montageplatte des Werkstückniederhalters
am Schiebeschlitten
3
4
10
12
11
16
22
25
26
