Record Power RPMS-R-MK2 Betriebsanleitung Seite 16

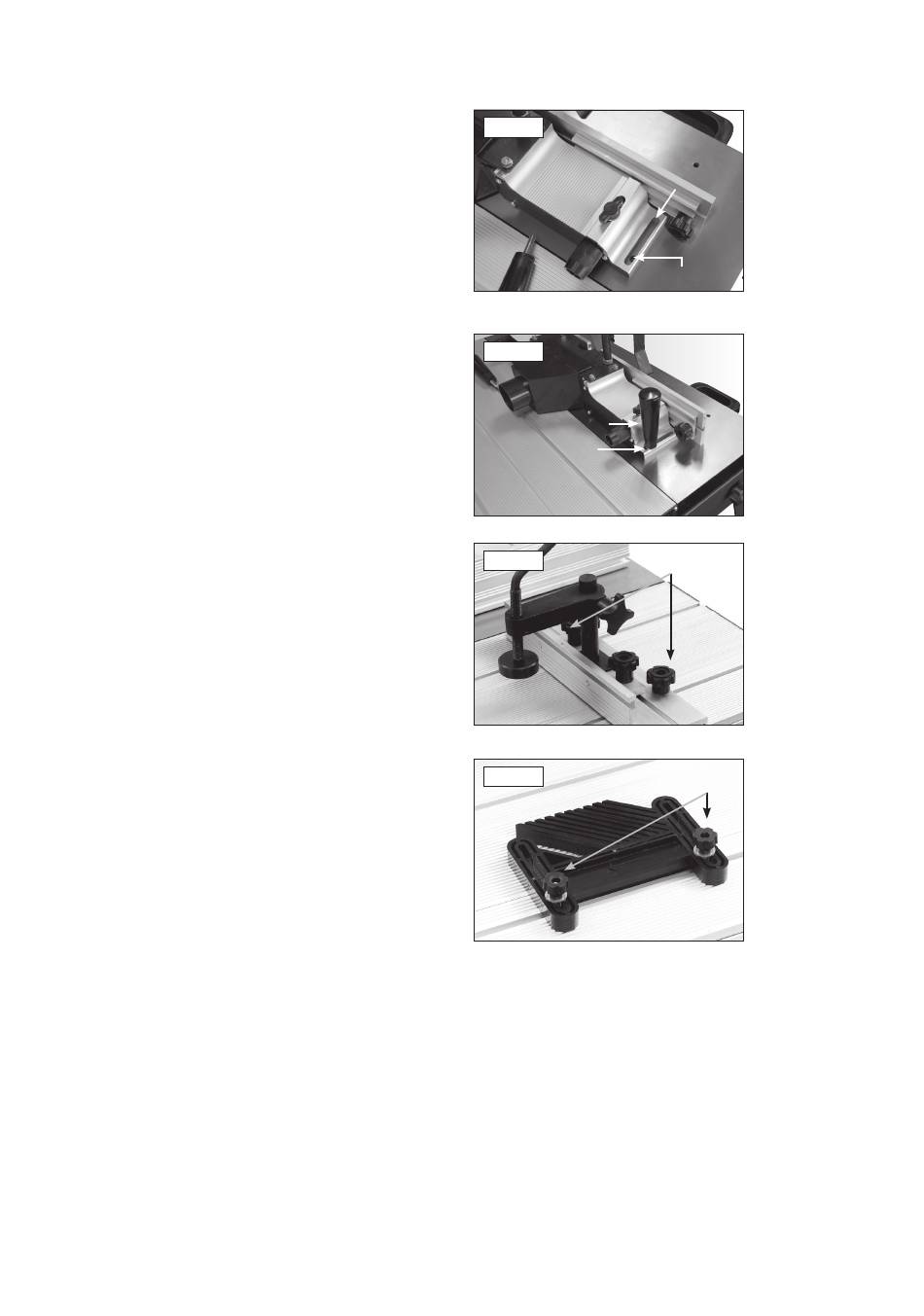

7. Montage
Montage des Fräsanschlages, Werkstückniederhalter am
Schiebschlitten, sowie der Seitendruckvorrichtung
Der Graugusstisch hat 3 Reihen von je 2 Gewindebohrungen an beiden
Seiten. Befestige den Anschlag mit den beiden Handgriffen und einer
Beilagscheibe in der gewünschten Bohrung, die du in der Nut links und
rechts siehst. Abb. 7.35.
Um den Niederhalter an dem Schiebeschlitten zu montieren, führe die
abgeflachten Schrauben in die Nute am Schiebeschlitten und schiebe sie in
die gewünschte Position. Dort verschraube alles mit dem Klemmknopf um
einen sicheren Halt zu haben, Abb.7.36.
Die Seitendruckvorrichtung wird mit den Schrauben in der T- Nut des
Schiebeschlitten gehalten und mit dem Klemmknopf in der gewünschten
Position befestigt, Abb.7.37.
16
Abb. 7.34
Montagenute
Gewindebohrung
Abb. 7.35
Fräsanschlag
Klemmschraube
Beilagscheibe
Klemmschraube
Abb. 7.36
Abb. 7.37
Klemmschraube
