7. Montage
Montage des Tisches auf den Untersatz
Befestige die beiden Haltegriffe an den Bohrungen an der hinteren
Graugusstischkante mit den 5 mm Imbusschrauben, Abb 7.11.
Die Tischeinheit hat die beiden Tischmontageanschlüsse bereits an beiden
Seiten vormontiert. An der Seite an der, der Schiebschlitten liegt sind
an beiden Seiten Sicherungsmuttern, Schrauben und Beilagscheiben
vormontiert. An der Seite an der, der Graugusstisch liegt sind an beiden
Seiten Gummipuffer, Schrauben und Beilagscheiben montiert, Abb. 7.12.
Bevor sie den Tisch auf den Untersatz heben entfernen sie alle diese
Schrauben, Beilagscheiben, Muttern und Gummipuffer.
Kg
ACHTUNG:
Die Tischeinheit ist schwer. Es ist empfehlenswert, dass zwei
Kg
Leute den Tisch anheben und auf dem Untersatz in Position
bringen.
Platzieren sie die Tischeinheit am Untersatz wie in Abb. 7.13 gezeigt. Die
Seite mit dem Graugusstisch soll dabei nach hinten zeigen. (das ist die Seite
wo die beiden Abstützwinkel montiert sind)
Bringe die Bohrungen der Tischeinheit (dort wo der Schiebeschlitten liegt)
mit jenen von der Vorderseite des Untersatzes übereinander und fixiere
sie mit den Schrauben, Beilagscheiben und Muttern mit einem 14 mm
Gabelschlüssel, Abb.7.14.
Verwenden sie nun die Haltegriffe um den Tisch anzuheben und stecke die
Gummipuffer in die Bohrungen im Untersatz, Abb. 7.15, fixiere diese dann
mit den Beilagscheiben und Muttern mit einem 14 mm Gabelschlüssel und
einem 6 mm Imbusschlüssel.
Vergewissern sie sich dass alle Schrauben nun gut angezogen sind, bevor
sie mit der weiteren Montage fortfahren.
i
i

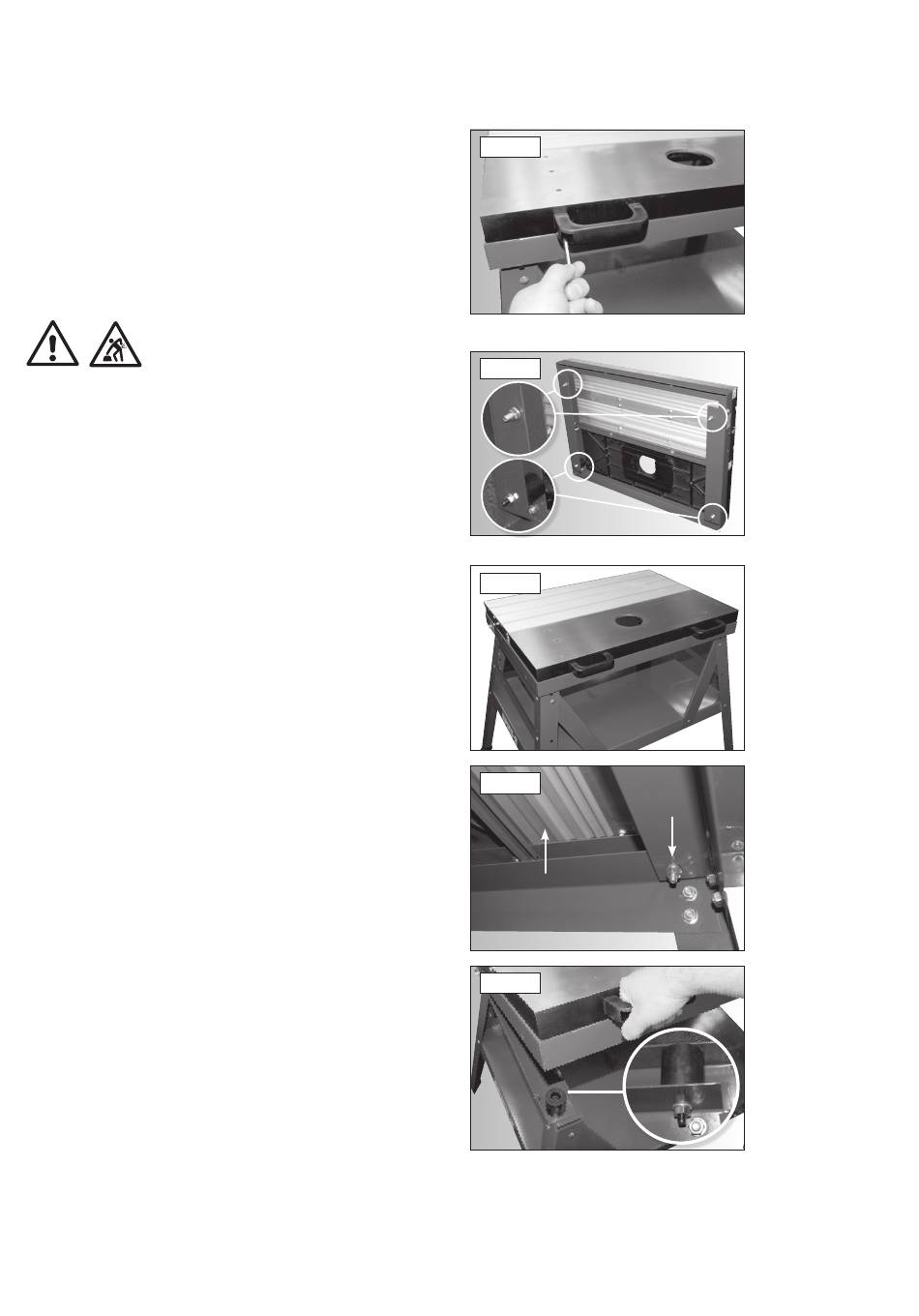

Abb. 7.11
