7. Montage

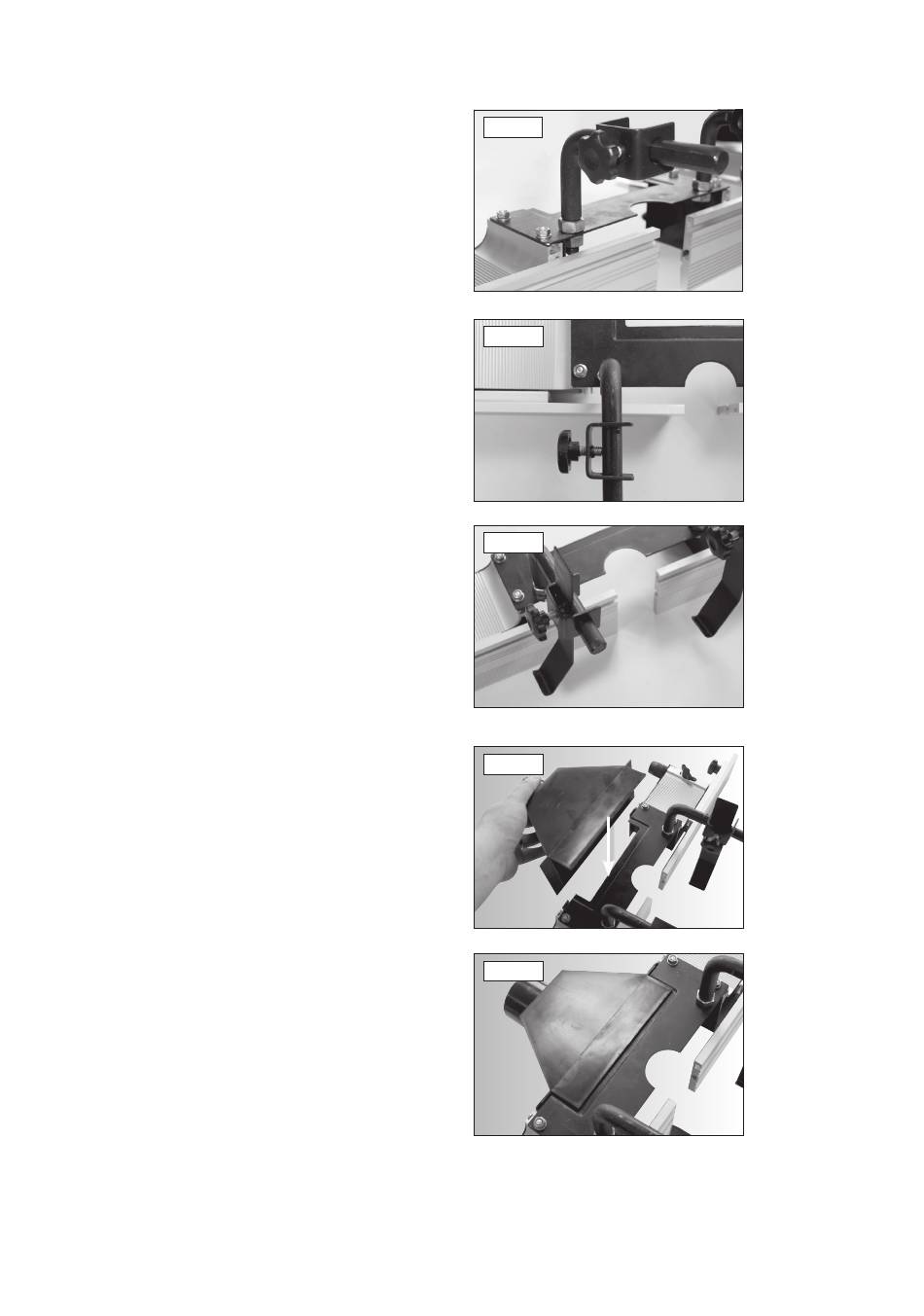

Montiere nun die vormontierten Werkstückniederhalter an der Fräsanschlag
Grundeinheit mit einem 19 mm Gabelschlüssel. Abb. 7.26. Vergewissere
dich dass die Niederhalter unter 90° zu den Anschlägen montiert sind.
Abb. 7.27.
Fixiere nun die Klemmfedern im Werkstückniederhalter Abb. 7.28, so dass
die gebogene Seite der Klemmfeder nach links zeigt.
Nun befestigen sie noch den Absaugstutzen um den Fräsanschlag zu
komplettieren. Stecken sie ihn dazu in die Nuten an der Rückseite der
Fräsanschlag Grundeinheit, Abb. 7.29. Der Absaugstutzen soll in der
Vertiefung der Grundeinheit liegen, Abb.7.30.
14
Abb. 7.26
Abb. 7.27
Abb. 7.28
Abb. 7.29
Abb. 7.30
