Original Betriebsanleitung
RPMS-R-MK2

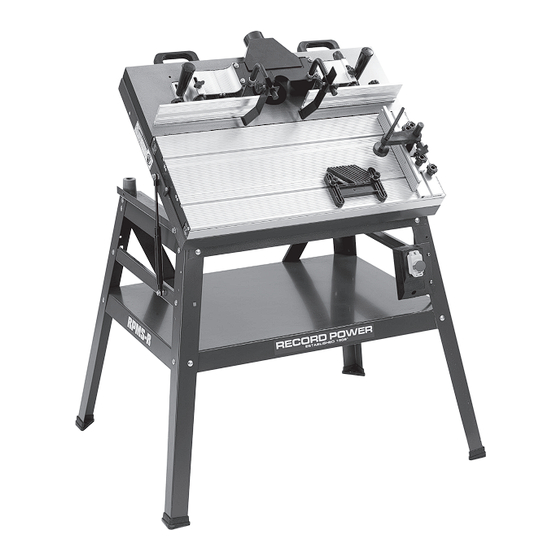

Solider Grauguss- Oberfrästisch
mit Schiebeschlitten
Version 3.1
November 2014
Kundendienst zu bekommen und Anspruch auf die vollen 5 Jahre Garantie haben. Ihre gesetzlichen
Rechte werden davon nicht betroffen. Für detaillierte Kontaktdaten schauen Sie bitte auf der Rückseite.
Kg
Immer eine Schutzbrille
bei Verwendung von
Holzbearbeitungsmaschinen
tragen.
Zur Registrierung dieses Produktes besuchen Sie unsere Website unter
www.recordpower.info
Es ist wichtig, dass Sie Ihr Produkt so schnell wie möglich registrieren, um einen einwandfreien
i
Lesen Sie die Betriebsanleitung
genau durch und machen Sie sich
mit der Maschine vertraut.
Wichtig
Zu Ihrer eigenen Sicherheit lesen Sie die Anweisungen
sorgfältig vor der Montage oder Verwendung dieses Produkts.
Bewahren Sie dieses Handbuch für künftige Verwendung auf.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Record Power RPMS-R-MK2

Inhaltszusammenfassung für Record Power RPMS-R-MK2

  • Seite 1 Original Betriebsanleitung RPMS-R-MK2 Solider Grauguss- Oberfrästisch mit Schiebeschlitten Version 3.1 November 2014 Zur Registrierung dieses Produktes besuchen Sie unsere Website unter www.recordpower.info Es ist wichtig, dass Sie Ihr Produkt so schnell wie möglich registrieren, um einen einwandfreien Kundendienst zu bekommen und Anspruch auf die vollen 5 Jahre Garantie haben. Ihre gesetzlichen Rechte werden davon nicht betroffen.

  • Seite 2: Inhaltsverzeichnis

    Inhalt Symbolerklärung Generelle Gesundheits & Sicherheitshinweise Record Power Garantie Lernen sie ihren Oberfrästisch kennen Spezifikation Lieferumfang Zusammenbau Montieren einer Oberfräse am Oberfrästisch Inbetriebnahme 10 Staubabsauganlage 11 Teileliste & Diagramm 1. Symbolerklärung Bitte stellen Sie sicher, dass Sie die entsprechenden Maßnahmen ergreifen, wo immer die Warnhinweise verwendet werden.

  • Seite 3: Generelle Gesundheits & Sicherheitshinweise

    2. Generelle Gesundheits & Sicherheitshinweise Stellen Sie sicher, dass Sie alle Anwei- sungen in diesem • Einige Maschinen haben wahlweise einen Radsatz, damit sie, wenn Handbuch sorgfältig lesen, bevor Sie dieses Produkt montieren, notwendig, in der Werkstatt manövriert werden können. Es sollte darauf installieren und verwenden.
  • Seite 4 2. Generelle Gesundheits & Sicherheitshinweise • Vergewissern Sie sich, dass die Bodenfläche sauber gehalten wird und frei dass die Maschine nach einem Stromausfall oder Einschalten der von Staub und Schmutz, was Stolper- oder Rutschgefahr verursachen kann. Stromversorgung nicht automatisch startet, bis Sie erst wieder den Start- Schalter betätigen.
  • Seite 5 2. Generelle Gesundheits & Sicherheitshinweise 25. Anschließen einer Staubabsaugung • Schneidwerkzeuge und Sägeblätter werden während des Gebrauchs heiß. Seien Sie deshalb äußerst vorsichtig beim Umgang und lassen Sie sie vor • Verwenden Sie immer eine Staubabsaugung. Die Absaugung sollte dem Wechsel, Einstellen oder Schärfen abkühlen. geeignete Abmessung und Leistung für die Maschine haben, an der sie angeschlossen wird und ein Filterniveau je nach der Art der aufgenommenen 29.

  • Seite 6: Record Power Garantie

    Der Anspruch selbst sollte in einem Schreiben mit Datum, Ort des Kaufs, und eine kurze Erklärung des Problems, das zum Anspruch Record Power garantiert, dass für einen Zeitraum von 5 Jahren ab führt, aufgeführt sein. Der Anspruch selbst sollte in einem Schreiben...

  • Seite 7: Lernen Sie Ihren Oberfrästisch Kennen

    4. Lernen sie ihren Oberfrästisch kennen Untersatz Absaughabenanschluss Schiebeschlitten Tischklemmung Absaughaube Seitendruckvorrichtung Graugusstisch Niederhalter Schiebeschlittenanschlag Klemmschraube für Anschlag Rechter Fräsanschlag Unterspannungsschalter linker Fräsanschlag Werkstückniederhalter am Ablagefach Schiebeschlitten 5. Spezifikation Passende Oberfräsen: -5 PS Tischhöhe vom Boden: 865 mm Graugusstischgrösse: 783 x 250 mm Grösse des Linken und Rechten Fräsanschlages: 303 x 74 mm Abmessung Schiebeschlitten: 784 x 310 mm Absaugstutzendurchmesser: 57 mm...

  • Seite 8: Lieferumfang

    6. Lieferumfang Vergewissern sie sich dass alle in der Anleitung aufgelisteten Teile vorhanden sind. Entferne den Korrosionschutz mit einem weichen Tuch und einem leichtem Lösemittel. Benutzen sie keinen Benzin oder Lackverdünner, da es durch diese Mittel zu Beschädigungen an der Lackoberfläche kommen kann. Tischeinheit vormontiert 11 Gummifüsse x 4 ( Abb.
  • Seite 9 Füsse ohne Loch muss dabei nach unten zeigen, Abb.7.1. Befestige nun die vordere Querstrebe am oberen Ende der beiden vorderen Füsse. Das ist dort wo der Record Power Aufkleber angebracht ist, Abb. 7.2. Montiere nun die beiden seitlichen Querstreben so am oberen Ende der Füsse, Abb.
  • Seite 10 7. Montage Montiere nun auch noch die beiden Abstützwinkel auf der hinteren Seite Abb. 7.6 des Untersatzes, Abb 7.6. Die obere Seite muss auf der Innenseite des Fusses montiert werden, so wie in Abb. 7.7. gezeigt. Montieren sie nun die Gasdruckfederabstützung an beiden Seiten des Untersatzes, achten sie dabei darauf das die Löcher in der Abstützung dabei nahe am vorderen Teil des Untersatzes sind, Abb.
  • Seite 11 7. Montage Montage des Tisches auf den Untersatz Abb. 7.11 Befestige die beiden Haltegriffe an den Bohrungen an der hinteren Graugusstischkante mit den 5 mm Imbusschrauben, Abb 7.11. Die Tischeinheit hat die beiden Tischmontageanschlüsse bereits an beiden Seiten vormontiert. An der Seite an der, der Schiebschlitten liegt sind an beiden Seiten Sicherungsmuttern, Schrauben und Beilagscheiben vormontiert.
  • Seite 12 7. Montage Montage der Gasdruckfedern Abb. 7.16 Die Gasdruckfedern warden mit Nylon- Sicherungsmuttern, Schrauben und Beilagscheiben vormontiert geliefert. Diese müssen demontiert werden bevor sie die Montage vornehmen. Um eine leichtgängige Funktion der Gasdruckfeder zu gewährleisten, sollten sie die Fixierung nicht fest anziehen. Stecke das untere Ende der Gasdruckfeder in das Loch der Gasdruckhaltestrebe, Abb.
  • Seite 13 7. Montage Befestige nun mit einem 10 mm Gabelschlüssel den linken und rechten Abb. 7.22 Anschlag am Fräsanschlag Grundteil durch Verwendung der vormontierten Schrauben mit Beilagscheiben und Muttern, Abb.7.22. Vergewissere dich dass die Schrauben, Beilagscheiben und Muttern wie in Abb. 7.23. gezeigt sind, befestigt sind.
  • Seite 14 7. Montage Montiere nun die vormontierten Werkstückniederhalter an der Fräsanschlag Abb. 7.26 Grundeinheit mit einem 19 mm Gabelschlüssel. Abb. 7.26. Vergewissere dich dass die Niederhalter unter 90° zu den Anschlägen montiert sind. Abb. 7.27. Fixiere nun die Klemmfedern im Werkstückniederhalter Abb. 7.28, so dass die gebogene Seite der Klemmfeder nach links zeigt.
  • Seite 15 7. Montage Montage des Werkstückniederhalters am Schiebeschlitten Werkstücknierderhalter Abb. 7.31 Legen sie die Druckplatte mit den Schrauben nach oben auf einen sauberen Untergrund und führen sie den Werkstückniederhalter für den Schiebeschlitten mit den abgeflachten Schrauben in die T-Nut der Druckplatte, Abb. 7.31. Positioniere den Niederhalter mittig an der Druckplatte und befestige in mit dem Justierknopf, Abb.7.32.
  • Seite 16 7. Montage Montage des Fräsanschlages, Werkstückniederhalter am Abb. 7.34 Schiebschlitten, sowie der Seitendruckvorrichtung Der Graugusstisch hat 3 Reihen von je 2 Gewindebohrungen an beiden Seiten. Befestige den Anschlag mit den beiden Handgriffen und einer Montagenute Beilagscheibe in der gewünschten Bohrung, die du in der Nut links und rechts siehst.

  • Seite 17: Montage Einer Oberfräse Am Frästisch

    8. Montage einer Oberfräse am Frästisch Um an die Unterseite des Frästisches zu gelangen, löse die Tischfixierung. Abb. 8.1 Klemmen Justierschraube und Mutter Die Gasdruckfedern können den Tisch leicht anheben. Bevor sie Klemmen die Tischfixierungsschraube lösen, drücken sie den Tisch beim Flanch Handgriff nach unten um die Tischöffnung zu kontrollieren.
  • Seite 18 8. Montage einer Oberfräse am Frästisch Fixiere die Oberfräse so an der Montageplatte, dass der Schaftfräser in der Mitte der Tischöffnung ist, Abb. 8.5. Wenn die Klemmen in ihrer Position Abb. 8.5 die Oberfräsgrundplatte gut hält, Abb. 8.6. schraube sie von Hand fest um die Oberfräse in Position zu halten und ziehe sie dann am Sechskant Schaft mit einem 14 mm Gabelschlüssel fest.

  • Seite 19: Inbetriebnahme

    9. Inbetriebnahme ACHTUNG: Bevor sie Einstellarbeiten oder Justierungen am Oberfrästisch Abb. 9.1 Werkstückniederhalter vornehmen, schalten sie immer auf „AUS“ und ziehen sie immer den Netzstecker. Es kann zu schweren Verletzungen kommen, wenn sich die Oberfräse einschaltet während dem sie Einstellarbeiten machen. Einstellen der Fräsanschläge Das Werkstück von rechts nach links (gegen die Urzeigerrichtung des Fräswerkzeuges) geführt, wenn die Oberfräse wie in Abb.
  • Seite 20 9. Inbetriebnahme Verwendung des Schiebeschlittens Abb. 9.7 Bevor sie den Schiebeschlitten verwenden, lösen sie die Klemmung auf beiden Seiten das Schiebschlittens durch verdrehen um 180°, Abb. 9.7. Wenn grössere Werkstücke bearbeitet werden, empfiehlt es sich den Schiebeschlitten zu verwenden. Um das Werkstück festzuhalten, benützen Arretierriegel sie am besten den Werkstückniederhalter am Schiebeschlitten, indem sie ihn gut festschrauben, Abb.9.8.
  • Seite 21 9. Inbetriebnahme Verwendung des Graugusstisches Abb. 9.12 Wenn sie schmale Werkstücke bearbeiten, kann die Verwendung des Schiebeschlittens unpraktisch sein. In diesem Fall ist die Bearbeitung des Werkstückes am Graugusstisch zu bevorzugen. Der Fräsanschlag kann in diesem Fall um 180° gedreht werden und an den Bohrungen in der Nähe des Schiebeschlittens fixiert werden, Abb.9.12.

  • Seite 22: Staubabsauganlage

    Werkstätten schwebenden Feinstaub zu entfernen, welcher nicht mit Kurzzeitbetrieb, d.h. muss für 20 Minuten pro Stunde abgeschaltet werden. Staubabsaugungen von Maschinen entfernt werden kann. Record Power bietet Hochleistungsgeräte mit automatischer Umschaltung bis zu 1,1 kW. eine Auswahl von Luftreinigern an, die für alle Heimwerkstätten geeignet sind.

  • Seite 23: Teileliste & Diagramm

    11. Teileliste & Diagramm...
  • Seite 24 11. Teileliste & Diagramm Teile Nr. Beschreibung Menge Teile Nr. Beschreibung Menge Anschlagsprofil Knopfschraube M8 x 30 mm Gleitschraube M6 x 20 Rahmen Tischmontage Führung Feineinstellung Führungen Schiebeschlitten Halterung Anschlag Mittlere Konsole Abdeckung der Anschlaghalterung Führungsschiene Führung Feineinstellung Linke Tischabstützung Klemmung Niederhalter Fixes Teil Niederhalter...
