8. Montage einer Oberfräse am Frästisch
Um an die Unterseite des Frästisches zu gelangen, löse die Tischfixierung.
Die Gasdruckfedern können den Tisch leicht anheben. Bevor sie
die Tischfixierungsschraube lösen, drücken sie den Tisch beim
Kg
Handgriff nach unten um die Tischöffnung zu kontrollieren.
Alle Oberfräsen müssen mit der Spannzangenverlängerung
(RPMS-CX) aufgerüstet werden, bevor sie am Frästisch
verwendet werden können. Zur Montage befolgen sie die
Anleitung der Oberfräse.
i

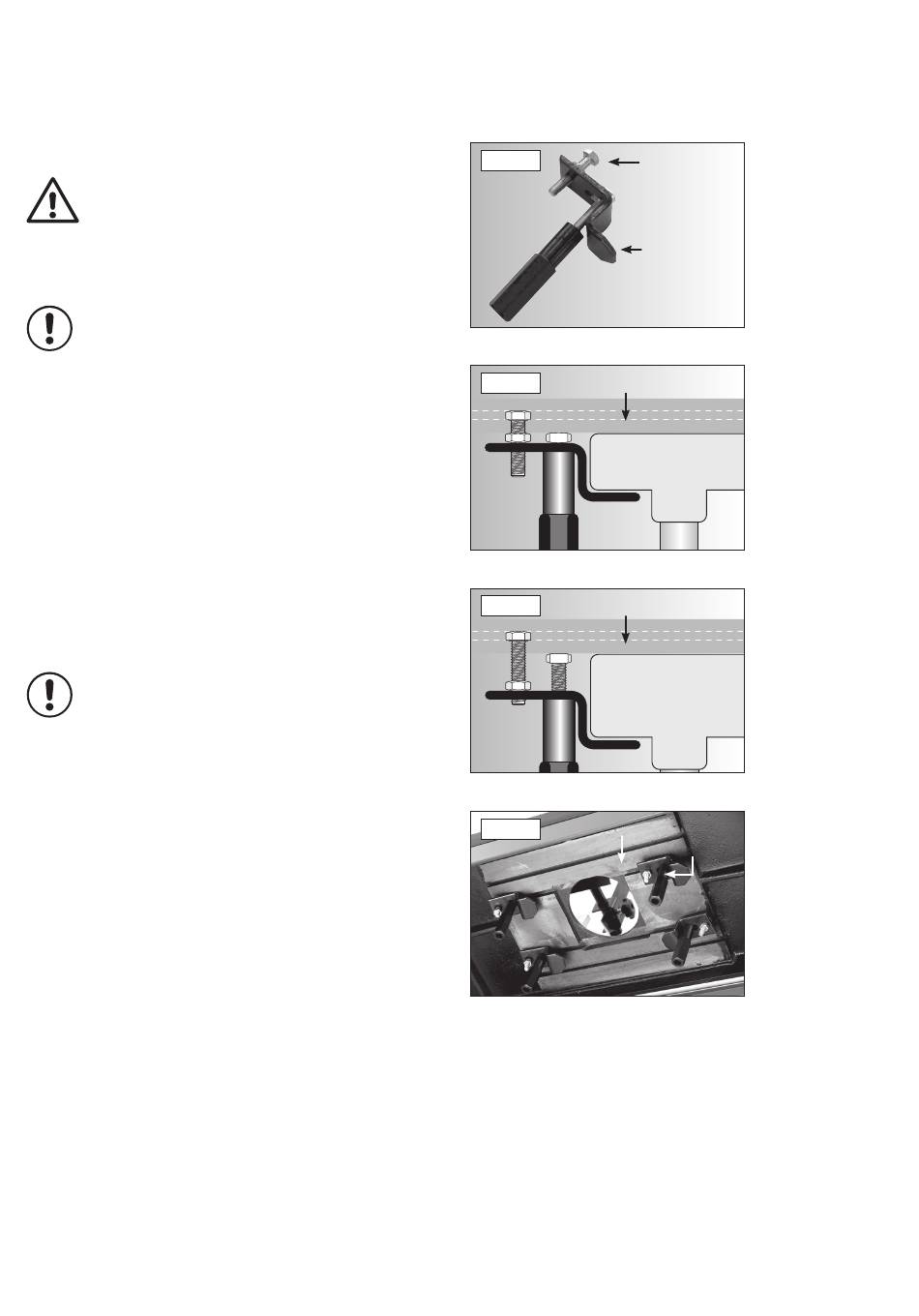

Jedes der 4 Oberfräsklemmen, beinhaltet eine Nivellierschraube und Mutter,
Abb. 8.1. Diese sollten so in Position gebracht werden, dass sie einfach in
die Nuten der Oberfräsmontageplatte gleiten aber die Klemmen so knapp
wie möglich an der Montageplatte sind, Abb. 8.2. Dieser Mechanismus
erlaubt die Höhenverstellung der Klemmen, sodass es auch für Oberfräsen
mit höheren Aufnahmefuss passt, Abb. 8.3.
Stecke die vier Klemmen in die Montageplatte unterhalb des Tisches,
Abb. 8.4. Die Platte hat 4 Nuten und erlaubt dadurch viele
Klemmpositionen, so können praktisch alle Oberfräsen in unterschiedlichen
Größen und Design montiert werden. Vielleicht ist einiges experimentieren
notwendig, bis sie die richtige Klemmposition gefunden haben um die
Oberfräse sicher zu klemmen.
Wenn sie kleinere Oberfräsen montieren, kann es sein dass sie
nur 3 von den Klemmen benötigen
i
i
Abb. 8.1
Klemmen
Justierschraube
und Mutter
Klemmen
Flanch
Montageplatte
Abb. 8.2
Oberfräsgrundplatte
Montageplatte
Abb. 8.3
Oberfräsklemmen
Montageplatte
Abb. 8.4
Oberfräsklemmen
