9. Inbetriebnahme
Verwendung des Schiebeschlittens
Bevor sie den Schiebeschlitten verwenden, lösen sie die Klemmung auf
beiden Seiten das Schiebschlittens durch verdrehen um 180°, Abb. 9.7.
Wenn grössere Werkstücke bearbeitet werden, empfiehlt es sich den
Schiebeschlitten zu verwenden. Um das Werkstück festzuhalten, benützen
sie am besten den Werkstückniederhalter am Schiebeschlitten, indem sie
ihn gut festschrauben, Abb.9.8. Die Druckplatte kann durch lösen der
beiden Klemmschrauben seitlich in eine neue Position verschoben werden,
wenn dies für eine bessere Klemmfunktion erforderlich ist. Verwenden sie
den Werkstückniederhalter immer, wenn sie Holz stirnseitig bearbeiten,
Abb.9.9. So ist das Arbeitsergebnis genauer und die Arbeit sicherer.
Schwenken der Druckplatte um 45°
Zusätzlich zu den beiden Bohrungen für die Klemmknöpfe die die
Druckplatte in ihrer 90° Position hält, gibt es noch eine weitere Bohrung am
Ende der Druckplatte, Abb. 9.10. Entferne den nahegelegenen Klemmknopf
und befestige ihn in dieser Bohrung. Wenn sie die Druckplatte nun wieder
am Schiebschlitten montieren ist er in einer 45° Stellung, Abb.9.10.
Verwendung der Seitendruckvorrichtung
Verwenden sie die Seitendruckvorrichtung möglichst immer um das
Werkstück gut gegen den Anschlag zu drücken. Es ist besonders beim
Fräsen von langen Werkstücken wichtig. Die Seitendruckvorrichtung soll so
gegen das Werkstück drücken, dass die flexiblen Finger leicht gebogen sind,
Abb.9.11. In dieser Position können sie die Klemmung spannen.
Wenn immer möglich, verwenden sie einen Sicherheitsstock
wenn sie das Werkstück manuel am Fräswerkzeug vorbeiführen.
Kg
Ihre Hände sollten immer in sicherem Abstand zum Werkzeug
sein.
Wenn sie mit dem Schiebschlitten arbeiten sollte das Werkstück
immer mit dem Niederhalter geklemmt werden und ihre Hände
sollten immer hinter der Druckplatte liegen.
20
i

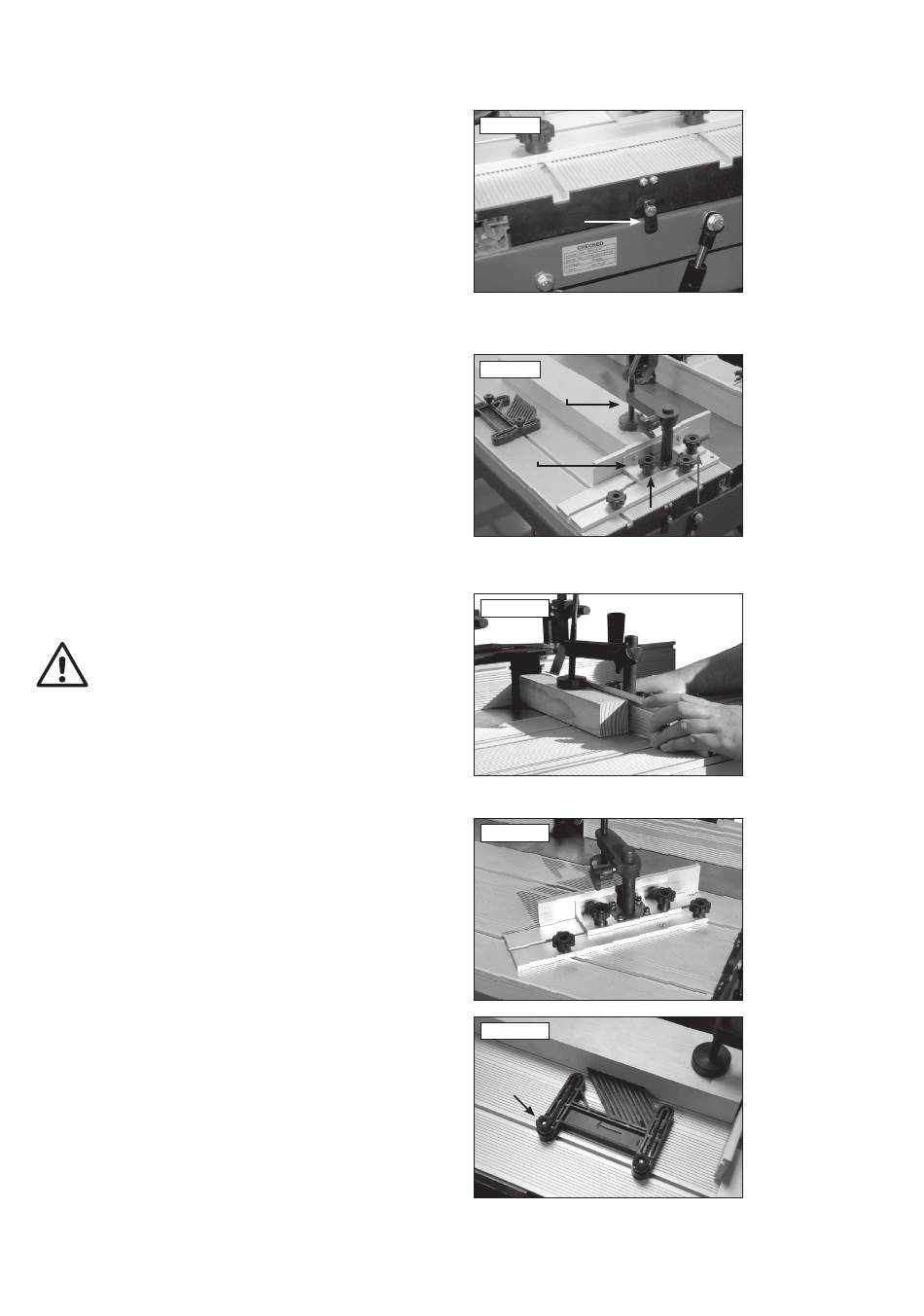

Abb. 9.7
Arretierriegel
Abb. 9.8
Werkstückklemme
Klemmenhalterung
Klemmknöpfe
Abb. 9.9
Abb. 9.10
Abb. 9.11
Locking
knobs
