9. Inbetriebnahme

Kg
ACHTUNG:
Bevor sie Einstellarbeiten oder Justierungen am Oberfrästisch
vornehmen, schalten sie immer auf „AUS" und ziehen sie
immer den Netzstecker. Es kann zu schweren Verletzungen
i
kommen, wenn sich die Oberfräse einschaltet während dem sie
Einstellarbeiten machen.

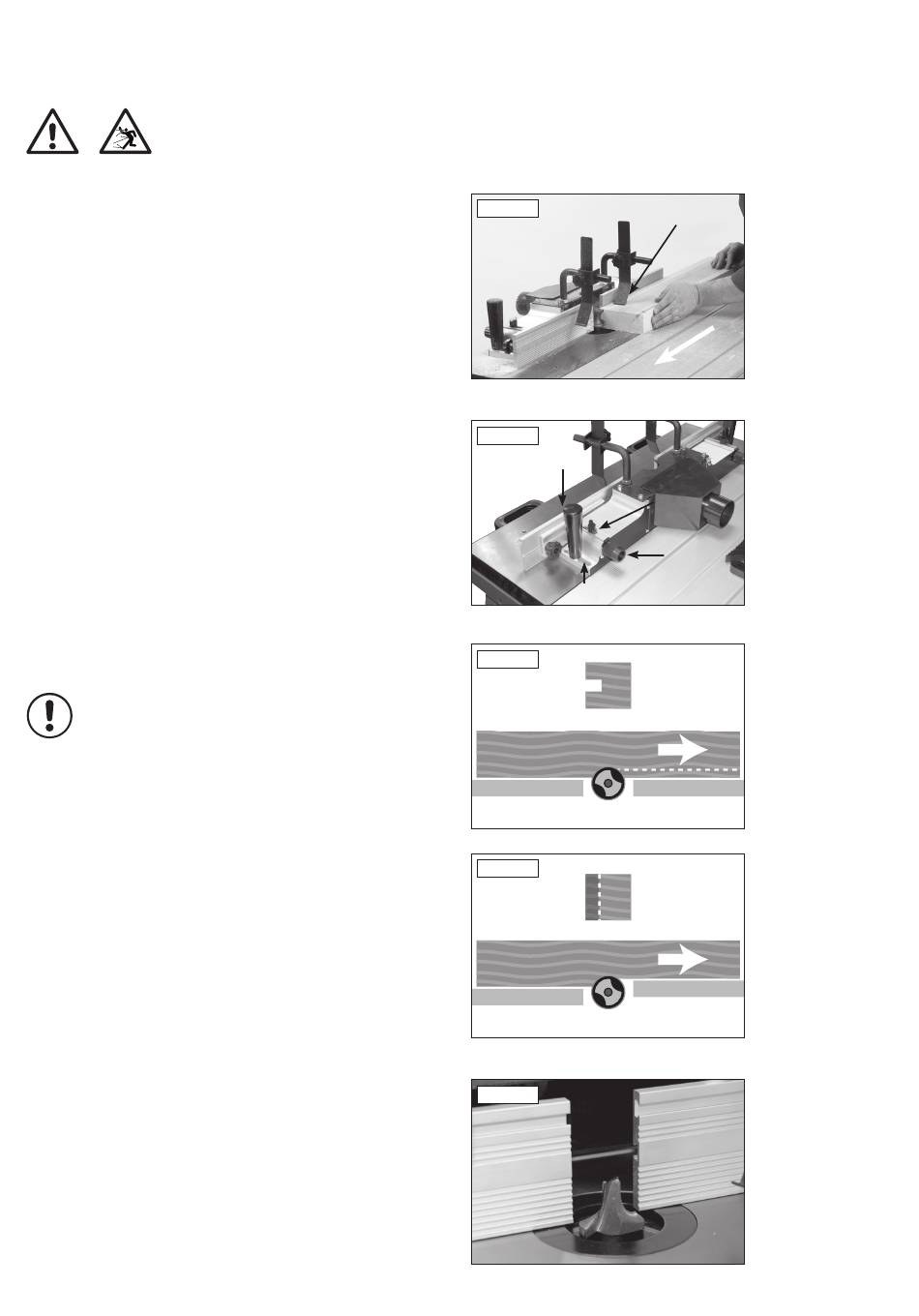

Einstellen der Fräsanschläge
Das Werkstück von rechts nach links (gegen die Urzeigerrichtung des
Fräswerkzeuges) geführt, wenn die Oberfräse wie in Abb. 9.1. verwendet wird,
daher müssen sie den rechten Anschlag zuerst einstellen.
Der Fräsanschlag ist mit den beiden Klemmgriffen am Tisch befestigt. Die
gewünschte Position kann durch drei verschiedene Bohrungen ausgewählt
werden, Abb.9.2, und kann in Richtung Schiebeschlitten oder in Richtung
hinteren Teil des Frästisches zeigen.
Wenn der Fräsanschlag fixiert ist, kann er nach lösen der Klemmschraube
innerhalb der Nut noch feinverstellt werden, Abb.9.2.
Die Feineinstellung des rechten Anschlages kann nach lösen des
Klemmknopfes und verdrehen des Tiefeneinstellknopfes gemacht werden,
Abb.9.2.
Nachdem sie den rechten Anschlag in die gewünschte Position eingestellt
haben, machen sie das gleiche auch mit dem linken Anschlag. Je nachdem
welche Fräsung sie machen, wird der linke Fräsanschlag auf gleiche Höhe
wie der Rechte Anschlag gestellt, Abb. 9.3. oder weiter nach vorne um das
Werkstück nach der Bearbeitung zu führen. Abb. 9.4.
Beide Fräsanschläge sollen auch so positioniert sein, dass sie so nahe als
Möglich am Werkzeug liegen, Abb. 9.5. Stellen sie aber sicher dass der
Anschlag nicht mit dem Werkzeug in Berührung kommt.
Der Werkstückniederhalter am Fräsanschlag muss immer verwendet werden
um das Werkstück sicher niederzuhalten, Abb.9.1. So wird das Werkstück
in seiner Position gehalten und es verhindert, dass das Werkstück durch den
Rückschlag nach hinten geschleudert wird.
i
i
Abb. 9.1
Werkstückniederhalter
Abb. 9.2
Griff Fräsanschlag
Tiefeneinstellknopf
Montagenut
Abb. 9.3
Profile
Linker Anschlag
Rechter Anschlag
Anschläge Paralell
Abb. 9.4
Profile
Linker Anschlag
Rechter Anschlag
Linker Anschlag weiter vorne
Abb. 9.5
Klemmknopf
