7. Montage
Montage der Gasdruckfedern
Die Gasdruckfedern warden mit Nylon- Sicherungsmuttern, Schrauben und
Beilagscheiben vormontiert geliefert. Diese müssen demontiert werden
bevor sie die Montage vornehmen.
Um eine leichtgängige Funktion der Gasdruckfeder zu
gewährleisten, sollten sie die Fixierung nicht fest anziehen.
Stecke das untere Ende der Gasdruckfeder in das Loch der
i
Gasdruckhaltestrebe, Abb. 7.16. Vergewissere dich dass die Beilagscheiben
wie in Abb. 7.16. gezeigt angebracht sind um ausreichend Platz zwischen
der Gasdruckfeder und der Strebe zu gewährleisten. So ist eine gute
Bewegungsfreiheit garantiert. Mit einem 14 mm und 12 mm Gabelschlüssel
können sie nun die Verschraubung anziehen.
Hebe den Tisch an und verbinde nun das obere Ende der Gasdruckfeder mit
der Tischeinheit, Abb. 7.17. Stelle dabei sicher, dass eine Beilagscheibe auf
jeder Seite angebracht wird.
Zu ihrer Sicherheit empfehlen wir das seine zweite Person den
Tisch in dieser Position halt, während dem sie die Schrauben,
Beilagscheiben und Nylon Sicherungsmutter anziehen.
Kg
Die zweite Gasdruckfeder auf der anderen Seite kann nun in der gleichen
Weise montiert werden.
Wenn beide Gasdruckfedern montiert sind, schliessen sie den Tisch in seine
horizontale Position und montieren die Tischhalterung an beiden Seiten,
Abb. 7.18.
Montage des Fräsanschlages
Jeder Anschlag hat zwei Schrauben mit abgeflachtem Kopf hervorstehen.
Eine wird durch eine Nylon- Sicherungsmutter gehalten, die andere hat am
Ende einen Justierknopf, Abb. 7.19.
Um das gezogene Aluminiumprofil auf der linken und rechten Seite
anzubringen, führen sie die abgeflachten Schrauben in die T- Nut an der
hinteren Seite des Aluprofils und klemmen es mit dem Justierknopf,
Abb. 7.20. Klemmen sie dann die Nylon- Sicherungsschrauben und lösen
sie dann wieder ein wenig. Dies gibt dem Anschlag die nötige Festigkeit
aber trotzdem können die Aluprofile seitlich leicht verstellt werden, wenn
der Justierknopf gelöst ist. Um zu der Nylon- Sicherungsmutter zu gelangen,
lösen sie zuerst den Klemmhebel an der Oberseite des Anschlaghalters
und drehen dann mit der Justierschraube den Anschlag ganz nach vorne,
Abb.7.21.
12
i

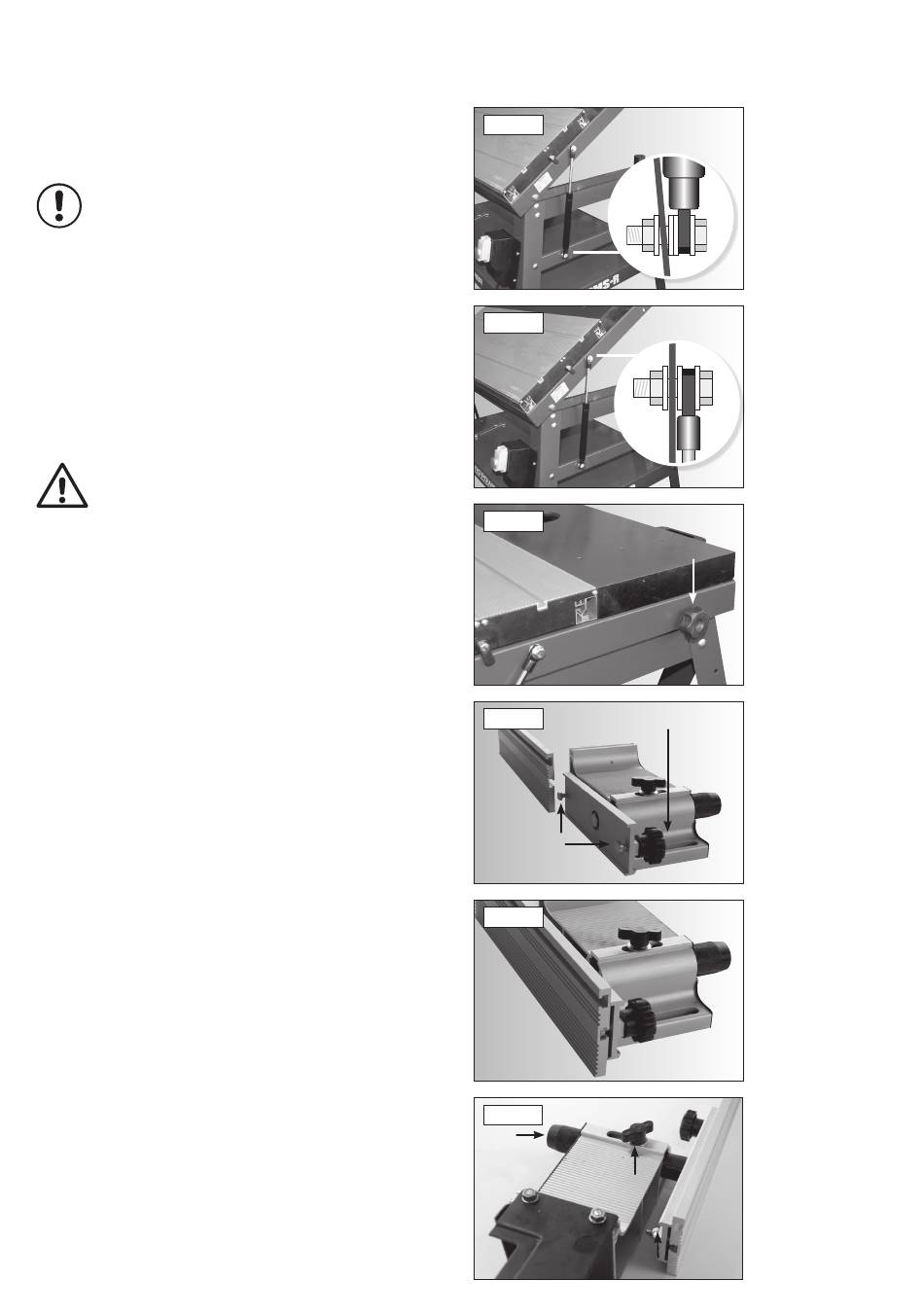

Abb. 7.16
