7. Montage
Montiere nun auch noch die beiden Abstützwinkel auf der hinteren Seite
des Untersatzes, Abb 7.6. Die obere Seite muss auf der Innenseite des
Fusses montiert werden, so wie in Abb. 7.7. gezeigt.
Montieren sie nun die Gasdruckfederabstützung an beiden Seiten des
Untersatzes, achten sie dabei darauf das die Löcher in der Abstützung dabei
nahe am vorderen Teil des Untersatzes sind, Abb. 7.8.
Ziehen sie nun alle Muttern und Schrauben fest an, sobal der Untersatz auf
einer sauberen ebenen Fläche steht und stecken die 4 Gummifüsse an der
Unterseite der Füsse an, Abb. 7.9.
Befestige nun das Schaltergehäuse an den unteren beiden Löchern
am rechten vorderen Fuss mit den vormontierten Schrauben und
Muttern. Benützen sie dazu einen 10 mm Gabelschlüssel und einen
Kreuzschraubenzieher, Abb. 7.10.
10

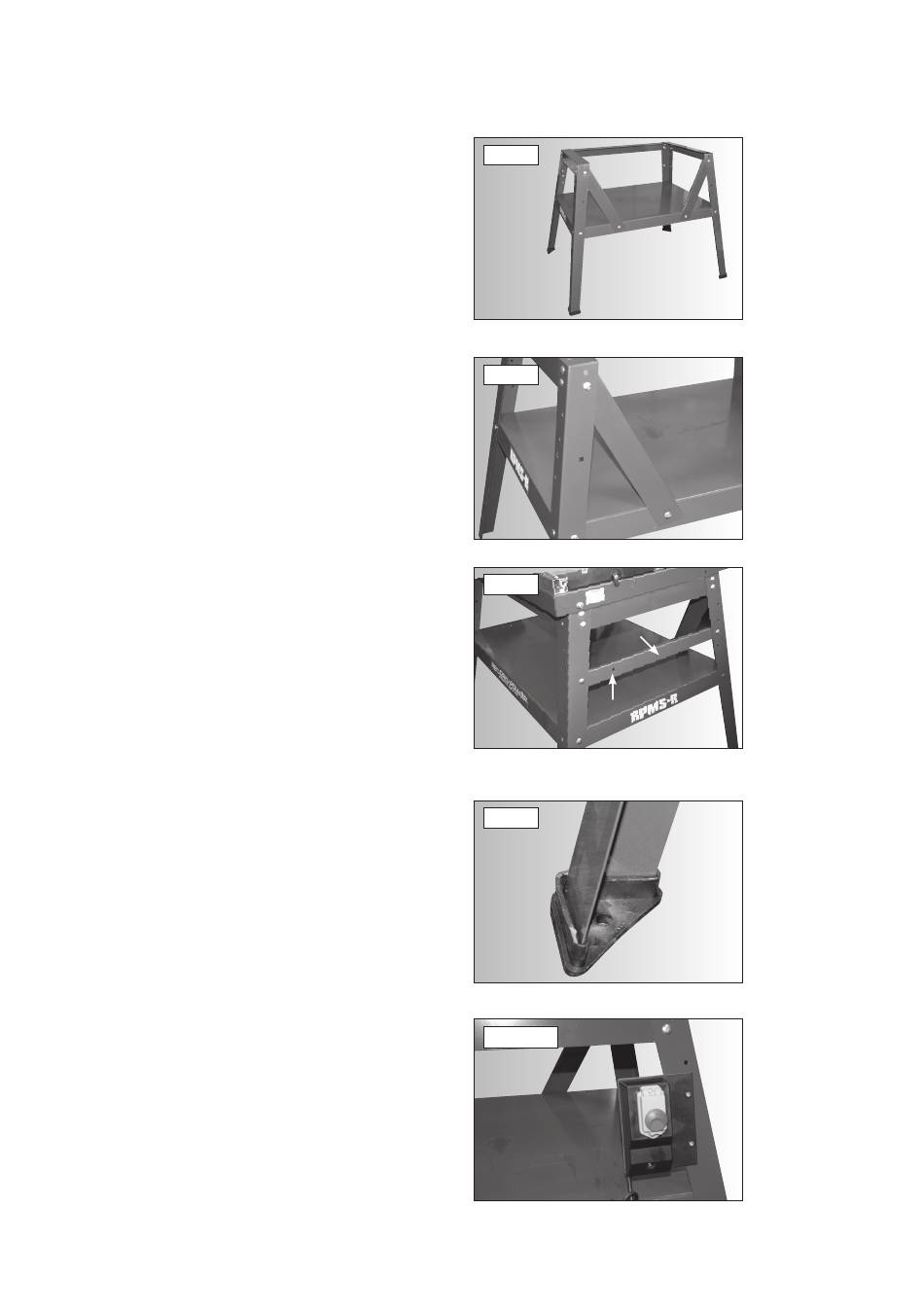

Abb. 7.6
Abb. 7.7
Abb. 7.8
Abstützung für
Gasdruckfedern
Bohrung
Vorderseite
Abb. 7.9
Abb. 7.10
