16
Verbinden Sie jedes Kabel mit einem Anschluss an der
Halterung. Sichern Sie die Kabel dabei mit dem
Sicherungsbügel oder den Sicherungsringen an der
Halterung
(Hinweise zum Verbinden des Geräts, Seite
17

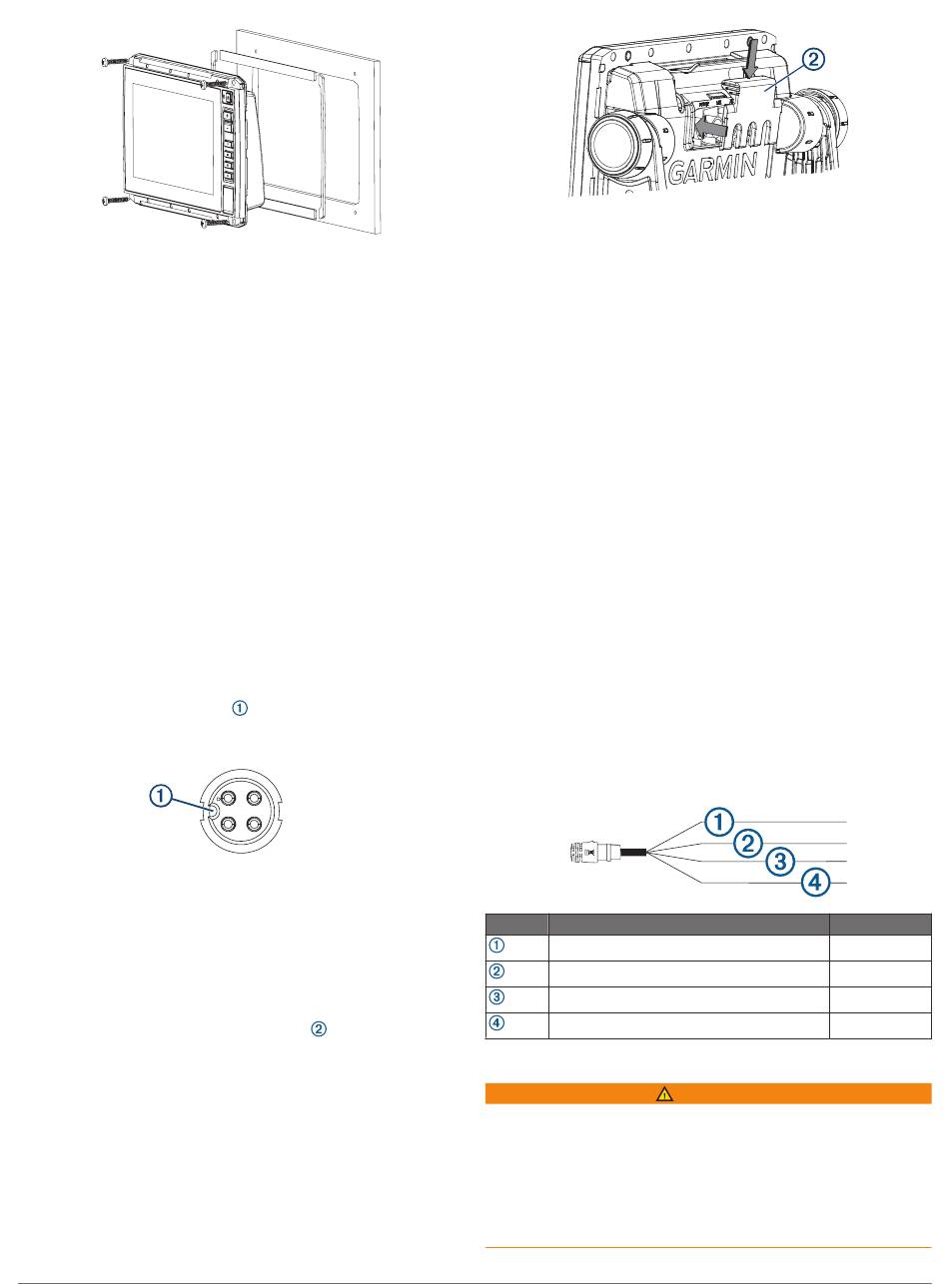

Setzen Sie das Gerät und die Halterung in den Ausschnitt
ein.
18
Sichern Sie das Gerät mit den mitgelieferten Schrauben an
der Montagefläche.
19
Montieren Sie den Klickrand, indem Sie ihn an den Ecken
des Geräts einrasten lassen.
Hinweise zum Verbinden des Geräts
Nachdem Sie die Kabel mit der Halterung verbunden haben,
ziehen Sie die Sicherungsringe an, um jedes Kabel zu
befestigen.
Verbinden der Kabel mit der ECHOMAP UHD 6x
Halterung
Die Stecker an den Kabeln passen nur in die entsprechenden
Anschlüsse an der ECHOMAP UHD 6x Halterung. Die
angeschlossenen Kabel werden mit einem Sicherungsbügel
fixiert.
1
Schieben Sie den Kabelsicherungsbügel von unten nach
oben, und entfernen Sie den Bügel von der Halterung.
2
Vergleichen Sie die Kerben
Kabelsteckern mit der Anordnung der Anschlüsse, um die
Kabel den jeweiligen Anschlüssen zuzuordnen.
3
Führen Sie jedes Kabel durch eines der Löcher in der
Halterung, und verbinden Sie jedes Kabel sicher mit einem
Anschluss.
HINWEIS: Wenn die Kabel nicht weit genug in die Halterung
eingeführt sind, sind die Stecker evtl. nicht fest mit den
Anschlüssen verbunden, sodass u. U. die Stromversorgung
des Geräts unterbrochen wird oder das Echolot nicht mehr
funktioniert.
4
Positionieren Sie den Sicherungsbügel
und schieben Sie den Bügel nach unten, um die Kabel zu
fixieren.
3).
an den einzelnen
über den Kabeln,
Wenn der Sicherungsbügel ordnungsgemäß einrastet, hören
Sie ein Klickgeräusch.
Verbinden der Kabel mit der ECHOMAP UHD 7x/9x
Halterung
Die Stecker an den Kabeln passen nur in die entsprechenden
Anschlüsse an der ECHOMAP UHD 7x/9x Halterung. Die
angeschlossenen Kabel werden mit den Sicherungsringen
fixiert.
1
Verbinden Sie jedes Kabel mit dem entsprechenden
Anschluss an der Halterung.
2
Drehen Sie den Sicherungsring im Uhrzeigersinn, um das
Kabel an der Halterung zu sichern.
Netz- und Datenkabel
• Über den Kabelbaum wird das Gerät mit der
Stromversorgung und mit NMEA
Bei 6-Zoll-Geräten können diese Leitungen auch zum Teilen
von Benutzerdaten wie Wegpunkten und Routen verwendet
werden.
• Wenn Sie keine NMEA 0183-Geräte oder keinen anderen
Kartenplotter zum Teilen von Daten verbinden, ignorieren Sie
die blauen und braunen Leitungen.
• Das Gerät weist einen integrierten NMEA 0183 Anschluss
auf, der für die Verbindung mit NMEA 0183 kompatiblen
Geräten dient.
• Falls eine Verlängerung der Strom- und Masseleitungen
erforderlich ist, müssen Sie Leitungen mit einem Querschnitt
von mindestens 0,82 mm
• Falls eine Verlängerung der NMEA 0183 oder Alarmleitungen
erforderlich ist, müssen Sie Leitungen mit einem Querschnitt
2
von 0,33 mm
(AWG 22) verwenden.
Element Funktion der Leitung
Integrierter NMEA 0183 Eingang (Rx)
Integrierter NMEA 0183 Ausgang (Tx)
Masse (Stromversorgung und NMEA 0183)
Stromversorgung
Herstellen der Stromversorgung
Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den
leitungsinternen Sicherungshalter. Vermeiden Sie mögliche
Verletzungen oder Produktschäden durch Feuer oder
Überhitzung, indem Sie darauf achten, dass die richtige
Sicherung eingesetzt ist (siehe technische Daten zum Produkt).
Darüber hinaus erlischt die Garantie des Produkts, wenn Sie
das Netzkabel anschließen und nicht die richtige Sicherung
eingesetzt ist.
0183 Geräten verbunden.
®
2
(AWG 18) verwenden.
Leitungsfarbe
Braun
Blau
Schwarz
Rot
WARNUNG
3
