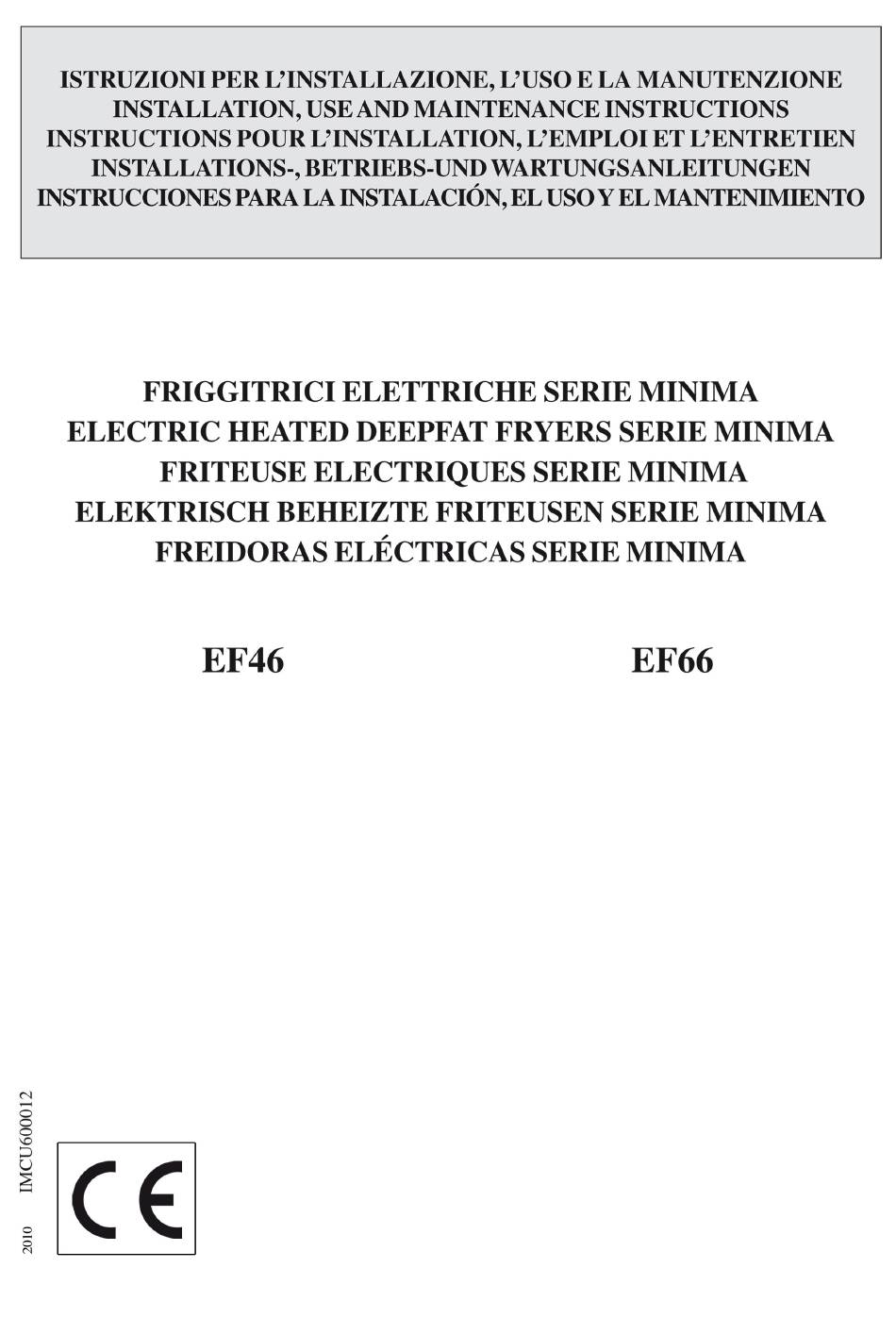

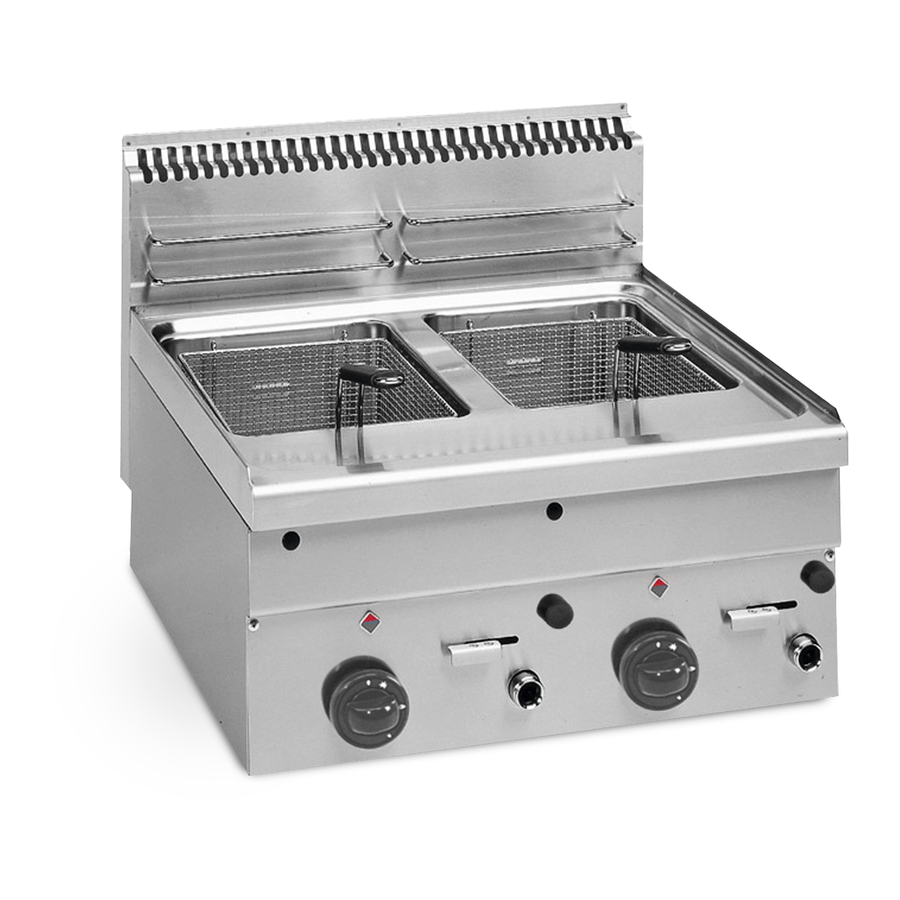

Inhaltszusammenfassung für MBM EF 46
-
Seite 2: Inhaltsverzeichnis
ITALIANO ....................pagina 2 - 9 ENGLISH ....................page 10 - 17 FRANÇAIS ....................page 18 - 25 DEUTSCH ....................Seite 26 - 33 ESPAÑOL ....................página 34 - 42 INDICE CAPITOLO DESCRIZIONE PAGINA Avvertenze generali ..........................Dati tecnici ............................Friggitrici elettriche serie minima ....................... -
Seite 3: Avvertenze Generali
AVVERTENZE GENERALI - Leggere attentamente le avvertenze contenute nel presente libretto in quanto forniscono importanti indicazioni riguardanti la sicurezza di installazione, d’uso e di manutenzione. - Conservare con cura questo libretto per ogni ulteriore consultazione da parte dei vari operatori. - Dopo aver tolto l'imballaggio assicurarsi dell'integrità... -
Seite 4: Dati Tecnici
MINIMA. Questa apparecchiatura non è idonea per l’incasso. TARGHETTA PIANI DI COTTURA ELETTRICI SERIE MINIMA La targhetta dei dati tecnici si trova sul retro dell’apparecchiatura. MBM BRESCELLO - ITALY RE37187/1998 Mod. Matr. N° LEGGI, NORME E DIRETTIVE TECNICHE Per l’installazione sono da osservare le seguenti norme:... -
Seite 5: Collegamento Elettrico
- smontare il pannello frontale - collegare il cavo d’alimentazione alla morsettiera secondo le necessità, seguendo le indicazioni riportate sull’apposita etichetta collocata vicino alla morsettiera e nel presente libretto. MODELLO EF 46 EF 66 N° cavi N° cavi TIPO DI TENSIONE Max. -
Seite 6: Collegamenti Alle Diverse Reti Elettriche Di Distribuzione
2.3.4 COLLEGAMENTI ALLE DIVERSE RETI ELETTRICHE DI DISTRIBUZIONE (Terra) giallo-verde 3N AC 380...415 V 50/60 Hz (NP) azzurro (T) nero (S) nero (R) marrone (Terra) giallo-verde 2N AC 380...415 V 50/60 Hz. (NP) azzurro (S) nero (R) marrone (Terra) giallo-verde (T) azzurro 3 AC 220...240 V 50/60 Hz. -
Seite 7: Accensione Friggitrice
ACCENSIONE FRIGGITRICE Dopo aver riempito la vasca fino ad un livello compreso tra le due tacche: - Azionare l’interruttore omnipolare a monte dell’apparecchio. - Accendere l’apparecchio ruotando la manopola (Fig.2) impostando la temperatura desiderata, la spia verde (B) e la spia gialla (C) sono accese. - Seite 8 INDEX CHAPTER DESCRIPTION PAGE General remarks ........................... Technical data ............................. 10 Electric heated deepfat fryers series minima ..................10 Installation instructions ........................10 Data plate for electric heated deepfat fryers series minima ..............10 Laws, regulations and technical directives ..................10 Electrical connection ..........................
-
Seite 9: General Remarks
GENERAL REMARKS - Carefully read the instructions contained in the present booklet as they supply important information relating to safe installation, use and maintenance. - Keep this booklet with care, for any further consultation by the various operators. - Having removed the packing, make sure the unit is in good order and in case of doubt, do not use the unit, but call on skilled personnel. -
Seite 10: Technical Data
The equipment can be separately installed or joined to other equipment belonging to the same range MINIMA. This equipment is not suitable for embedding. DATA PLATE FOR ELECTRIC HEATED DEEPFAT FRYERS SERIES MINIMA The technical data plate is located on the back of the equipment. MBM BRESCELLO - ITALY RE37187/1998 Mod. Matr. N°... -
Seite 11: Electrical Connection
- remove the front panel - connect the cable to the terminal box according to need, and following the instructions shown on the provided label near the terminal bord and on the present booklet. MODEL EF 46 EF 66 N° cables TYPE OF TENSION Max. -
Seite 12: Connections To Various Main Power Supplies
2.3.4 CONNECTIONS TO VARIOUS MAIN POWER SUPPLIES (Ground) yellow-green (NP) light blue 3N AC 380...415 V 50/60 Hz (T) black (S) black (R) brown (Ground) yellow-green (NP) light blue 2N AC 380...415 V 50/60 Hz (S) black (R) brown (Ground) yellow-green (NP) light blue 3 AC 220...240 V 50/60 Hz (S) black... -
Seite 13: Switching On The Fryer
SWITCHING ON THE FRYER Having filled the tank up to its lower level of MIN: - Activate the omnipolar switch ahead of the appliance. - Switch the equipment on by turning handle (see figure 2) and by setting the requested temperature. The green light (B) and the yellow light (C) are on. - Seite 14 SOMMARIE CHAPITRE DESCRIPTION PAGE Instructions generales .......................... 15 Donnees techniques ..........................16 Friteuses electriques serie minima ...................... 16 Instructions pour l’installation ......................16 Plaquette d’identification des friteuses electriques serie minima ............16 Legislation a respecter ........................16 Branchement electrique ........................17 2.3.1 Mise a la terre ............................
-
Seite 15: Instructions Generales
INSTRUCTIONS GENERALES - Lisez attentivement les instructions contenues dans cette notice car elles fournissent d’importantes indications concernant la sécurité d’installation, d’emploi et d’entretien. - Rangez soigneusement cette notice dans un endroit accessible et adapté à de futures consultations. - Après avoir déballé l’appareil, contrôlez-en l’intégrité. En cas de doute ne l’utilisez pas et adressez-vous à un personnel qualifié. -
Seite 16: Donnees Techniques
Chaque appareil peut être installé isolément ou avec d’autres faisant partie de la même gamme MINIMA. Cet appareil n’a pas été conçu pour l’encastrement. PLAQUETTE D’IDENTIFICATION DES FRITEUSES ELECTRIQUES SERIE MINIMA La plaquette d’identification est appliquée au dos de l’appareil. MBM BRESCELLO - ITALY RE37187/1998 Mod. Matr. N°... -
Seite 17: Branchement Electrique
- démonter le panneau de façade - relier le câble d’alimentation au bornier en fonction des nécessités, suivant les indications reportées sur l’étiquette appliquée à côté du bornier ou dans ce manuel. MODELE EF 46 EF 66 N° câbles TYPE DE TENSION Max. -
Seite 18: Branchements Au Differents Reseaux Electriques De Distribution
2.3.4 BRANCHEMENTS AU DIFFERENTS RESEAUX ELECTRIQUES DE DISTRIBUTION (Terre) jaune-vert (NP) blue 3N AC 380...415 V 50/60 Hz (T) noir (S) noir (R) marron (Terre) jaune-vert (NP) blue 2N AC 380...415 V 50/60 Hz (S) noir (R) marron (Terre) jaune-vert (T) blue (S) noir 3 AC 220...240 V 50/60 Hz... -
Seite 19: Allumage De La Friteuse
ALLUMAGE DE LA FRITEUSE Après avoir rempli le bac jusqu’à l’encoche du niveau minimum : - actionnez l’interrupteur omnipolaire en amont de la friteuse, - Allumer l’appareil en tournant la manette (fig. 2) et la placer sur la température désirée. Le voyant vert (B) et le voyant jaune (C) sont allumés. - Seite 20 INHALTSVERZEICHNIS KAPITEL BESCHREIBUNG SEITE Allgemeine Hinweise .......................... 21 Technische Daten ..........................22 Elektrisch Beheizte Friteusen Serie Minima ..................22 Installationsanleitungen ........................22 Datenschild Der Elektrisch Beheizten Friteusen Der Serie Minima ........... 22 Gesetze, Normen Und Technische Richtlinien ................... 22 Elektroanschluß ..........................23 2.3.1 Erdleiteranschluß...
-
Seite 21: Allgemeine Hinweise
ALLGEMEINE HINWEISE - Dieses Handbuch enthält wichtige Anleitungen für eine sichere Installation, Verwendung und Wartung und muß daher aufmerksam durchgelesen werden. - Dieses Handbuch muß für ein späteres Nachschlagen der verschiedenen Bediener sorgfältig aufbewahrt werden. - Nach dem Entfernen der Verpackung muß das Gerät nach seinem einwandfreien Zustand überprüft werden; verwenden Sie im Zweifelsfall das Gerät nicht, sondern wenden Sie sich an eine qualifizierte Fachkraft. -
Seite 22: Technische Daten
Die verschiedenen Geräte können einzeln installiert oder an andere Geräte der selben Serie MINIMA gepaart werden. Dieses Gerät ist nicht für den Einbau geeignet. DATENSCHILD DER ELEKTRISCH BEHEIZTEN FRITEUSEN DER SERIE MINIMA Das Schild mit den technischen Daten befindet sich auf der Rückseite des Geräts. MBM BRESCELLO - ITALY RE37187/1998 Mod. Matr. N°... -
Seite 23: Elektroanschluß
- nehmen Sie den vorderen Deckel ab, oder - schließen Sie das Speisekabel je nach Bedarf am Klemmenbrett an und befolgen Sie dabei die Anleitungen auf dem entsprechendem Klebeschild neben dem Klemmenbrett und im vorliegenden Handbuch. MODELL EF 46 EF 66 BETRIEBSSPANNUNG Kabelanz Max. -
Seite 24: Anschluss An Die Verschiedenen Stromverteilungsnetze
2.3.4 ANSCHLUSS AN DIE VERSCHIEDENEN STROMVERTEILUNGSNETZE PE (Erde) gelb-grün (NP) hellblau 3N AC 380...415 V 50/60 Hz L 3 (T) schwarz L 2 (S) schwarz L 1 (R) braun PE (Erde) gelb-grün (NP) hellblau 2N AC 380...415 V 50/60 Hz L 2 (S) schwarz L 1 (R) braun... -
Seite 25: Einschalten Der Friteuse
AUFFÜLLEN DES KORBES Die Menge der einzugebenden Speise hängt davon ab, wie sie gekocht werden soll. Beim Eintauchen in das Öl ist ein rasches Absinken der Öltemperatur zu vermeiden, die auf keinen Fall unter 160°C absinken sollte. Mit der angemessenen Kochzeit gekochte kleine Stücke schmecken auf jeden Fall besser als ein großes Stück, für das eine längere Kochzeit erforderlich ist. - Seite 26 ÍNDICE CAPÍTULO DESCRIPCIÓN PÁGINA Observaciones generales ........................27 Datos técnicos ............................. 28 Freidoras electricas serie minima ......................28 Instrucciones para la instalación ......................28 Placa de datos de las freidoras eléctricas serie minima ............... 28 Ley, normas y directivas técnicas ......................28 Conexión eléctrica ..........................
-
Seite 27: Observaciones Generales
OBSERVACIONES GENERALES - Leer atentamente las observaciones contenidas en el presente manual ya que suministran importantes indicaciones respecto a la seguridad de instalación, de uso y de mantenimiento. - Conservar con cuidado el presente manual para cualquier consulta posterior de los distintos operadores. - Después de haber quitado el embalaje, asegurarse que el aparato esté... -
Seite 28: Datos Técnicos
Los distintos aparatos pueden ser instalados individualmente y acopiados con otros aparatos de la misma gama MINIMA. Este aparato no es apto para ser empotrado. PLACA DE DATOS DE LAS FREIDORAS ELÉCTRICAS SERIE MINIMA La placa de los datos técnicos se encuentra en la parte trasera del aparato. MBM BRESCELLO - ITALY RE37187/1998 Mod. Matr. N°... -
Seite 29: Conexión Eléctrica
- conectar el cable de alimentación en la caja de bornes según las necesidades, siguiendo las indicaciones de la expresa etiqueta, colocada cerca de la caja de bornes y en el presente manual. MODELO EF 46 EF 66 TIPO DE TENSION N°... -
Seite 30: Conexiones Con Las Diferentes Redes Eléctricas De Distribución
2.3.4 CONEXIONES CON LAS DIFERENTES REDES ELÉCTRICAS DE DISTRIBUCIÓN PE (Tierra) amarillo-verde 3N AC 380...415 V 50/60 Hz N (NP) azul L 3 (T) negro L 2 (S) negro L 1 (R) marrón PE (Tierra) amarillo-verde 2N AC 380...415 V 50/60 Hz N (NP) azul L 2 (S) negro L 1 (R) marrón... -
Seite 31: Encendido Freidora
LLENADO DEL CESTO La cantidad de productos que se coloca en el cesto depende de cómo se desea cocerlos. En el momento de introducirlos en el aceite hay que evitar una rápida disminución de la temperatura evitando de todos modos que descienda por debajo de los 160°C. -
Seite 32: Schemi Di Installazione
SCHEMI DI INSTALLAZIONE - INSTALLATION DIAGRAM SCHEMAS D’INSTALLATION - INSTALLATIONSPLÄNE ESQUEMAS DE INSTALACIÓN EF46 EF66 Equipotenziale Equipotential Equipotentiel Äquipotential Equipotencial Ingresso cavo d’alimentazione E = Rubinetto scarico vasca Supply cable inlet Tank drainage tap Entrée câble d’alimentation Robinet de vidange bac Speisekabeleingang Wannenauslaufhahn Entrada cable de alimentación... - Seite 35 fig. 1 fig. 2 fig. 3 fig. 4 -35-...
- Seite 36 INFORMAZIONE AGLI UTENTI AI SENSI delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell’uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti. Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla confezione, indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.
