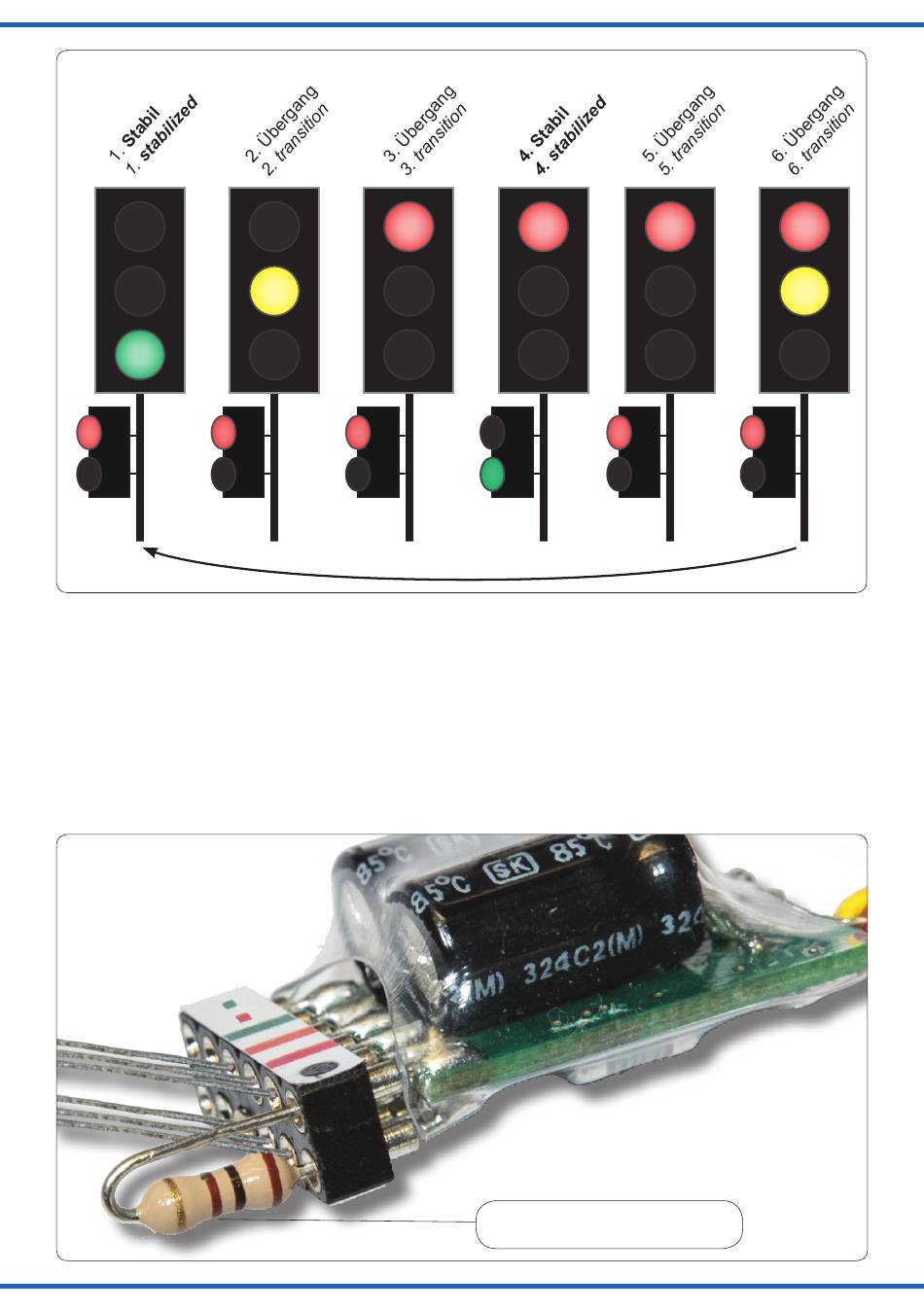

Abb. 4
5.2 Automatischer Nachtbetrieb
Verbinden Sie das blaue Steuerkabel mit dem braunen
Zuleitungskabel und stellen Sie mit dem beiliegenden
Widerstand die Brücke an der Steuerelektronik gemäß
Abb. 5 her. Schalten Sie dann die Betriebsspannung ein.
Die Steuerung befindet sich nun im Nachtbetrieb. In dieser
Betriebsart blinkt nur die gelbe Verkehrsampel.
Statt der Brücke kann auch ein Schalter oder ein potenti-
alfreier Kontakt eines Schaltdecoders verwendet werden
(z. B. Art. 5285).
Abb. 5
5.2 Automatic night-time mode
Connect the blue control wire with the brown cable and
install the bridge on the printed circuit board with the sup-
plied resistor as per fig. 5. Then switch on the power.
The controls are now in automatic night-time mode. In this
mode only the amber lights are blinking.
You may install a switch or galvanically insulated contact
of an accessory decoder instead of the resistor bridge
(e. g. item 5285).
Brücke für Nachtbetrieb
wiring bridge for night-time operation
Fig. 4
Fig. 5
5
