7.3.4 Seite „CONFIGURATION" (Parametrierung)
8025023/06.06.2019 | SICK
Irrtümer und Änderungen vorbehalten

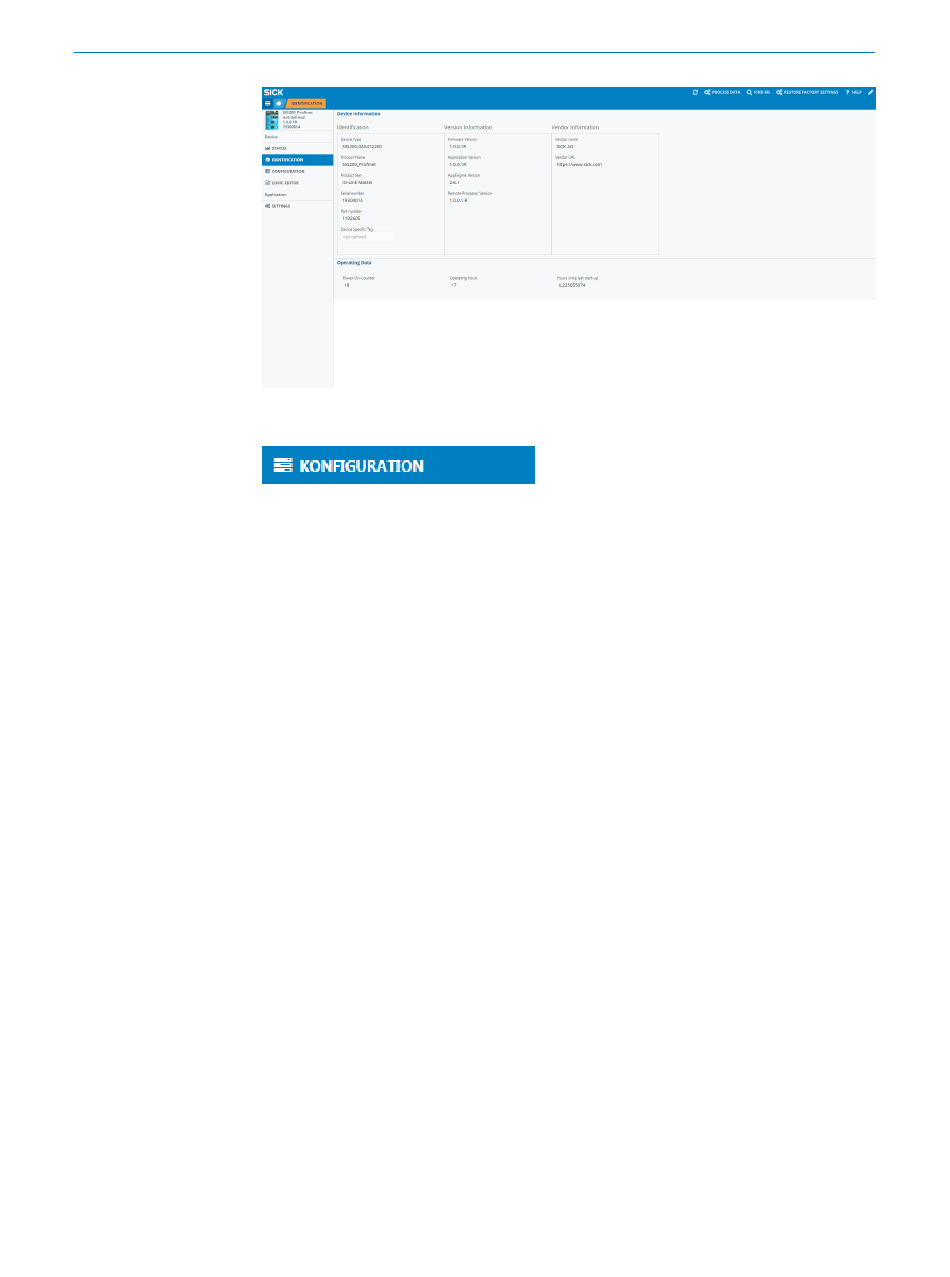

Die Seite „CONFIGURATION" (Parametrierung) ist in vier Registerkarten aufgegliedert:
„Gateway", „Profinet Settings" (PROFINET-Einstellungen), „IO-Link Ports" und „IO-Link
Devices" (IO-Link-Geräte).
Auf der Registerkarte „Gateway" können die Ethernet-Einstellungen wie die IP-Adresse
oder die Subnetzmaske geändert werden. Darüber hinaus werden PROFINET-I&M-
Daten angezeigt.
Die PROFINET-Einstellungen definieren die Größe und Struktur der PROFINET-Prozess‐
daten für den Logikeditor.
Auf der Registerkarte „IO-Link Ports" können Sie die Portparametrierung für die
Ports S1 bis S4 ändern. Außerdem können Sie eine IODD-Datei von Ihrem PC hochla‐
den und einem der SIG200-Ports (S1 bis S4) zuweisen. Daher müssen die IODD-XML-
Datei und das referenzierte Gerätebild in ein ZIP-Archiv gepackt werden. Dies folgt der‐
selben Konvention, die auch von der IO-Link-Community (IODD-Suche) verwendet wird,
und ist die bevorzugte Methode zum Abrufen der entsprechenden Geräte-IODDs. Dane‐
ben kann die einzelne IODD als XML-Datei hochgeladen werden.
Weitere Einstellungen wie die Mindest-Zykluszeit oder die Zuweisung der Portbezeich‐
nungen können ebenfalls auf dieser Seite vorgenommen werden.
Auf der Registerkarte „IO-Link Devices" (IO-Link-Geräte) gibt es für jeden IO-Link-
Port (S1 bis S4) eine Seite. Auf dieser Registerkarte werden die IODD-Ansicht, Gerätein‐
formationen und Parameterdaten für die einzelnen IO-Link-Geräte angezeigt. Wenn
bereits eine IODD in die Benutzerschnittstelle hochgeladen wurde, unterscheidet sich
die Seitendarstellung von der Darstellung des IO-Link-Geräts ohne hochgeladene IODD-
Datei. Für ein bequemeres Arbeiten wird empfohlen, die relevante IODD-Datei für die IO-
Link-Geräte hochzuladen.
