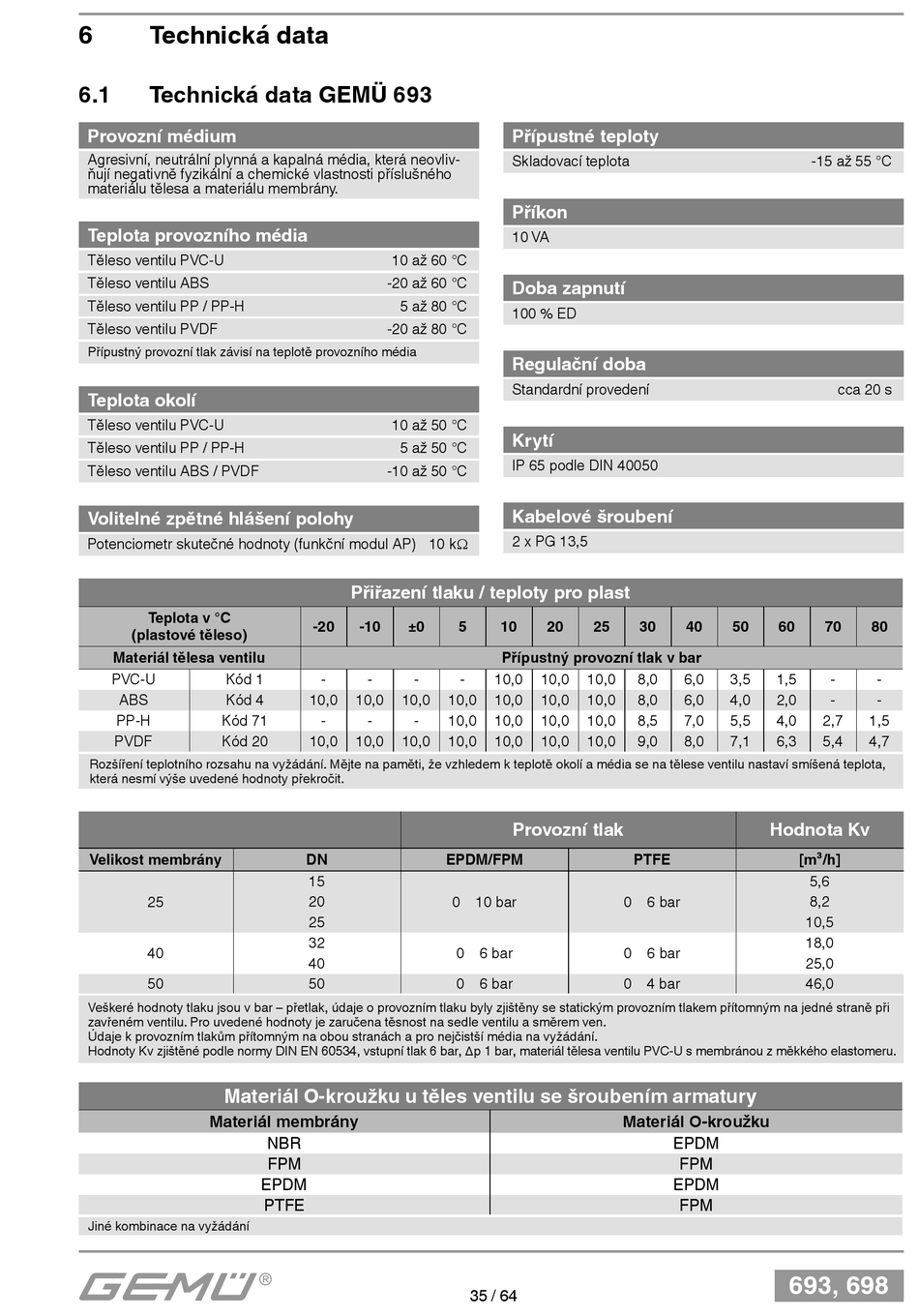

6 Technická data
6.1 Technická data GEMÜ 693
Provozní médium
Agresivní, neutrální plynná a kapalná média, která neovliv-
ňují negativně fyzikální a chemické vlastnosti příslušného
materiálu tělesa a materiálu membrány.
Teplota provozního média
Těleso ventilu PVC-U
Těleso ventilu ABS
Těleso ventilu PP / PP-H
Těleso ventilu PVDF
Přípustný provozní tlak závisí na teplotě provozního média
Teplota okolí
Těleso ventilu PVC-U
Těleso ventilu PP / PP-H
Těleso ventilu ABS / PVDF
Volitelné zpětné hlášení polohy
Potenciometr skutečné hodnoty (funkční modul AP) 10 k
Teplota v °C
(plastové těleso)
Materiál tělesa ventilu
PVC-U Kód 1
ABS Kód 4
PP-H Kód 71
PVDF Kód 20
Rozšíření teplotního rozsahu na vyžádání. Mějte na paměti, že vzhledem k teplotě okolí a média se na tělese ventilu nastaví smíšená teplota,
která nesmí výše uvedené hodnoty překročit.
Velikost membrány
25
40
50
Veškeré hodnoty tlaku jsou v bar – přetlak, údaje o provozním tlaku byly zjištěny se statickým provozním tlakem přítomným na jedné straně při
zavřeném ventilu. Pro uvedené hodnoty je zaručena těsnost na sedle ventilu a směrem ven.
Údaje k provozním tlakům přítomným na obou stranách a pro nejčistší média na vyžádání.
Hodnoty Kv zjištěné podle normy DIN EN 60534, vstupní tlak 6 bar, ∆p 1 bar, materiál tělesa ventilu PVC-U s membránou z měkkého elastomeru.
Materiál O-kroužku u těles ventilu se šroubením armatury
Materiál membrány
Jiné kombinace na vyžádání
10 až 60 °C
-20 až 60 °C
5 až 80 °C
-20 až 80 °C
10 až 50 °C
5 až 50 °C
-10 až 50 °C
Přiřazení tlaku / teploty pro plast
-20 -10 ±0
- - -
10,0 10,0 10,0
- - -
10,0 10,0 10,0
DN
15
20
25
32
40
50
NBR
FPM
EPDM
PTFE
Přípustné teploty
Skladovací teplota
Příkon
10 VA
Doba zapnutí
100 % ED
Regulační doba
Standardní provedení
Krytí
IP 65 podle DIN 40050
Kabelové šroubení
2 x PG 13,5
5 10 20 25
Přípustný provozní tlak v bar
- 10,0 10,0 10,0
10,0 10,0 10,0 10,0
10,0 10,0 10,0 10,0
10,0 10,0 10,0 10,0
Provozní tlak
EPDM/FPM
0 10 bar
0 6 bar
0 6 bar
35 / 64
30 40 50 60
8,0 6,0 3,5 1,5
8,0 6,0 4,0 2,0
8,5 7,0 5,5 4,0
9,0 8,0 7,1 6,3
Hodnota Kv
PTFE
0 6 bar
0 6 bar
0 4 bar
Materiál O-kroužku
EPDM
FPM
EPDM
FPM
693, 698
-15 až 55 °C
cca 20 s
70 80
- -
- -
2,7 1,5
5,4 4,7
[m³/h]
5,6
8,2
10,5
18,0
25,0
46,0
