Kermi x-net Montagehinweise Seite 4

RO

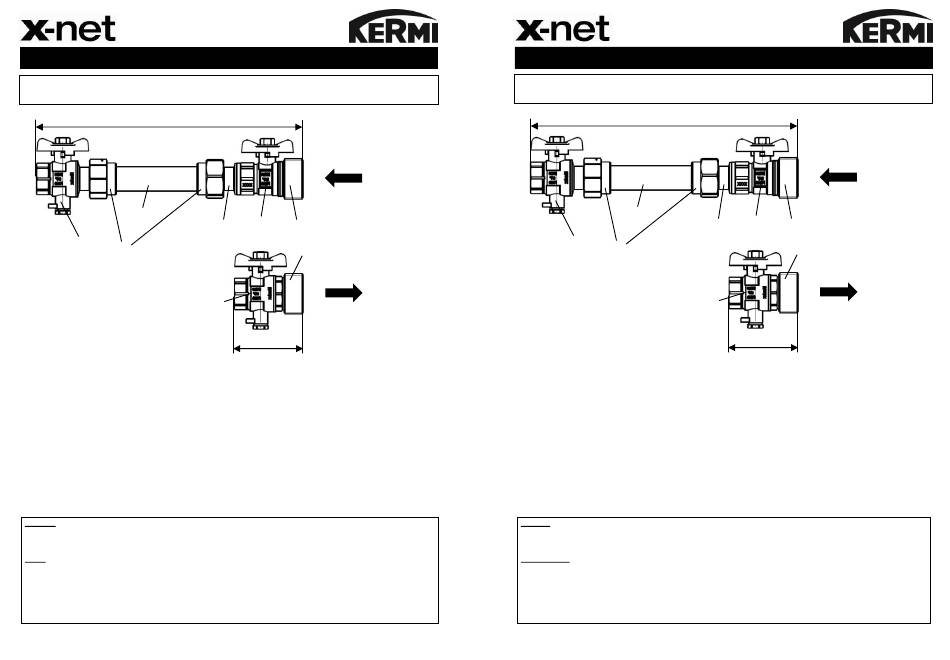

x-net Set de montare WMZ 5/4" Orizontal
Este permisă montarea şi operarea exclusiv de către personal de specialitate instruit! Cuplu de
strângere 35 – 45 Nm. Toate racordurile trebuie verificate şi strânse înainte de umplere!
~ 280 mm
5
3
4
1. Robinet cu bilă 3/4"IG x 1"AG cu racord pentru traductor de imersie M10 x 1 (cu etanşare plană)
Tur:
2. Niplu reducţie 1"IG x 5/4"AG (cu etanşare plană)
3. Robinet cu bilă 3/4"IG x 1" piuliţă olandeză cu racord pentru traductor de imersie
Retur:
M10 x 1 (cu etanşare plană)
4. Niplu reducţie 3/4"IG x 1"AG (cu etanşare plană)
5. Niplu de ţeavă 3/4"AG x 110 mm nichelat (cu etanşare plană)
6. Robinet 3/4"AG x 1"piuliţă olandeză
7. Robinet cu bilă 3/4"IG x 1"AG (cu etanşare plană)
8. Niplu reducţie 1"IG x 5/4"AG (cu etanşare plană)
Atenţie:
Pericol de provocare a arsurilor la contactul cu suprafeţele şi din cauza apei scurse (instalaţia se află
sub presiune).
Notă:
Racord de retur cu ţeavă de distanţare pentru faza de execuţie. Adecvat pentru montarea unui contor de energie
termică cu o lungime constructivă de 110 mm cu utilizarea niplurilor de reducţie. În cazul unui contor de energie
termică cu o lungime constructivă de 130 mm, niplurile de reducţie nu se montează. Închideţi robinetele cu bilă
înaintea deschiderii racordului traductorului pentru imersiune M10x1. La racordarea contorului de energie
termică, respectaţi indicaţiile producătorului. (Contorul de energie termică nu este inclus în pachetul de livrare).
Instrucțiuni de instalare
Retur
7
8
6
2
Tur
1
~ 74 mm
13002160_1
PL x-net Zestaw mont. ciepłomierza 5/4" poziomy
Montażu może dokonywać wyłącznie wykwalifikowany personel specjalistyczny! Moment dokręcania
35 – 45Nm. Przed napełnieniem wszystkie złącza muszą zostać sprawdzone i dociągnięte!
~ 280 mm
5
3
4
Zasilanie: 1. Zawór kulowy gwint wewn. 3/4" x gwint zewn. 1" z przyłączem czujnika zanurzenia
M10 x 1 (uszczelka płaska)
2. Złączna redukcyjna gwint wewn. 1" x gwint zewn. 5/4" (uszczelka płaska)
3. Zawór kulowy gwint wewn. 3/4" x nakrętka złączna 1" z przyłączem czujnika zanurzenia
Powrót:
M10 x 1 (uszczelka płaska)
4. Złączna redukcyjna gwint wewn. 3/4" x gwint zewn. 1" (uszczelka płaska)
5. Złączka rurowa gwint zewn. 3/4" x 110mm, niklowana (uszczelka płaska)
6. Złącze śrubowe gwint zewn. 3/4" x nakrętka złączna 1"
7. Zawór kulowy gwint wewn. 3/4" x gwint zewn. 1" (uszczelka płaska)
8. Złączna redukcyjna gwint wewn. 1" x gwint zewn. 5/4" (uszczelka płaska)
Uwaga:
Niebezpieczeństwo poparzenia przez kontakt z powierzchnią i wypływającą wodą (instalacja pod
ciśnieniem).
Wskazówka:
Połączenie powrotne z rurą dystansową, do użycia na etapie budowy. Nadaje się jako mocowanie licznika
ciepła o szerokości 110mm, przy zastosowaniu złączki redukcyjnej. W przypadku licznika ciepła o szerokości
130mm do montażu nie jest konieczna złączka redukcyjna. Przed otwarciem przyłącza czujnika zanurzenia
M10 x 1 zamknąć zawór kulowy. Przy podłączaniu licznika ciepła należy przestrzegać wskazówek jego
producenta. (licznik ciepła nie wchodzi w zakres dostawy)
Wskazówki montażowe
Powrót
7
8
6
2
Zasilanie
1
~ 74 mm
13002160_1
