Montageanleitung 09/2018
x-well Außenluftdurchlass ALD
Fühl dich wohl. Kermi.

Werbung

loading

Inhaltszusammenfassung für Kermi x-well ALD

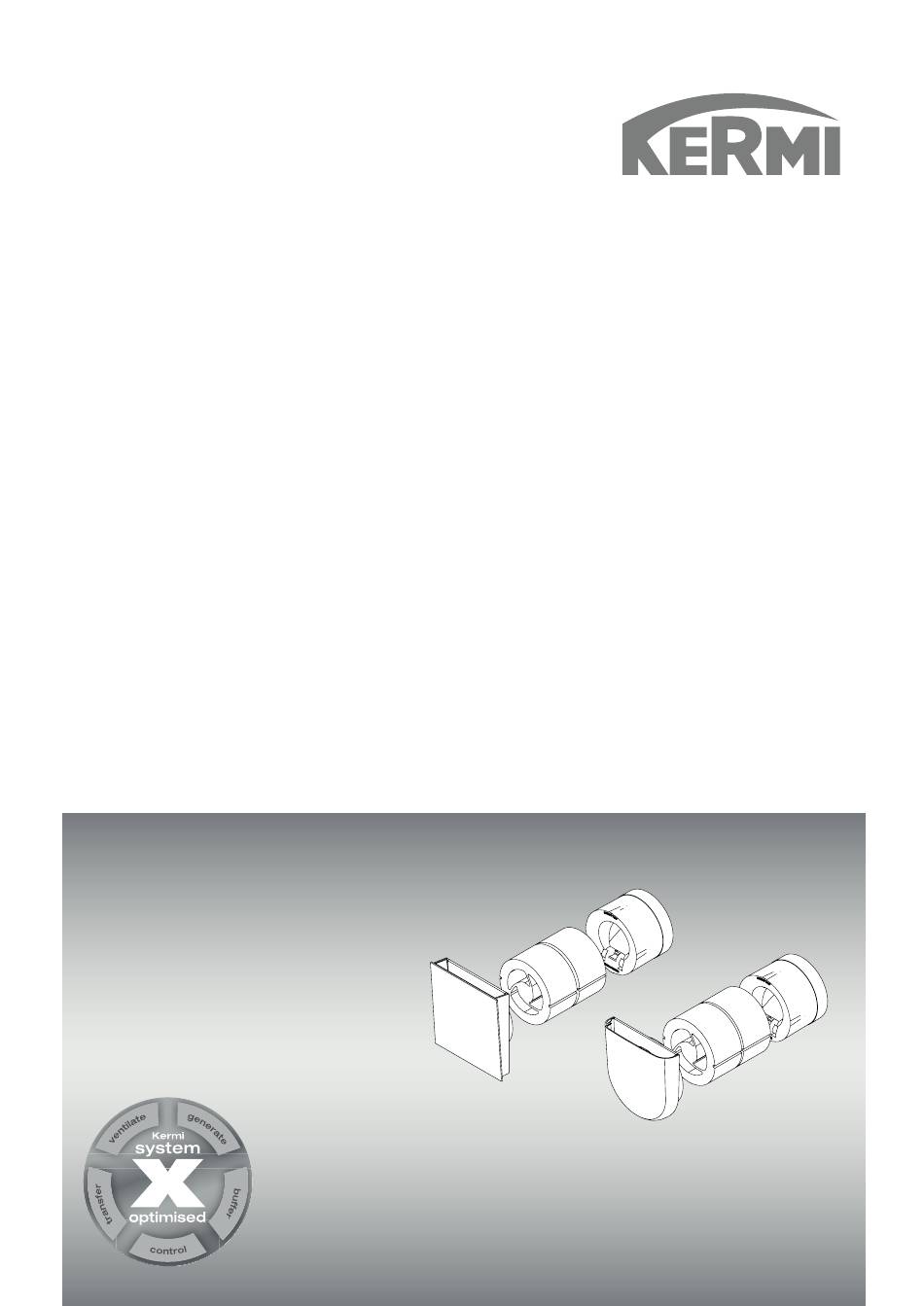

  • Seite 1 Montageanleitung 09/2018 x-well Außenluftdurchlass ALD Fühl dich wohl. Kermi.
  • Seite 2 Zu dieser Anleitung Zu dieser Anleitung tung und die maximalen Einsatzgrenzen ge- mäß den technischen Merkmalen sind zu be- achten. ® Verwenden Sie ausschließlich x-well Sys- Der Außenluftdurchlass (ALD) dient der kon- temteile. trollierten Zuluftnachströmung in luftdichten Das Produkt ist entsprechend den Anforde- Wohngebäuden (Ein- und Mehrfamilienhäu- rungen auszulegen und zu berechnen.
  • Seite 3 Sicherheitshinweise Informationen für Nutzer/-innen. Gefahr Lebensgefahr! Informationen oder Anweisungen Steht für eine unmittelbar drohende Ge- für qualifiziertes Fachpersonal. fahr, die zu schweren Verletzungen oder zum Tod führt. 1.2. Mitgeltende Dokumente Beachten Sie neben dieser Anleitung auch die Warnung entsprechenden Anleitungen der bauseits vor- handenen oder mitgelieferten/vorgesehenen Gefährliche Situation! Komponenten und Anlagenteile.

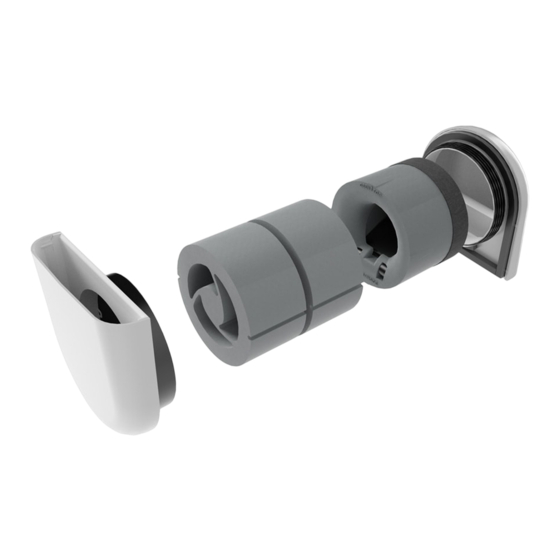

  • Seite 4 Aufbau und Funktion Nehmen Sie keine Abdeckungen ab, es dro- Aufbau und Funktion hen Unfälle durch Stromschlag und rotie- rende Teile. Das Wohnraumlüftungsgerät kann von Per- Der Außenluftdurchlass besteht aus einer In- sonen mit beschränkten körperlichen, sen- nenblende mit Filter-Einheit, Schalldämmein- sorischen und geistigen Fähigkeiten oder sätzen zur Regulierung des Volumenstroms, mangelnder Erfahrung und Wissen sowie...
  • Seite 5 Aufbau und Funktion grund der ventilatorgestützten Lüftung kann Abb. 1: Beispieldiagramm der Luftvolumenstrom über einen Differenz- druck von bis zu 8 Pa genau definiert werden. Wandstärken Eine Wärmerückgewinnung ist nicht möglich. ≥ 410 mm (3 SDE) Wandstärken ≥ 330 mm (2 SDE) 3.2.
  • Seite 6 Montage bestimmt [3]. Bei 1 offenen Kammer der 4.1.1. Abmessungen Schalldämmeinsätze liefert damit ein Außen- luftdurchlass 15,6 m³/h Frischluft [4]. Breite Höhe Tiefe Ø Bauteil (mm) (mm) (mm) (mm) Information Schalldämmein- satz Die Vorgehensweise der Auslegung ist ab- Winddrucksi- hängig von den gegebenen Werten und cherung kann vom gezeigten Auslegungsbeispiel in der Reihenfolge abweichen.
  • Seite 7 Montage 4.2. Montagearbeiten Der Abstand der Innenblende zum Boden sollte nicht weniger als 1000 mm betragen. Lesen Sie sich die Anweisungen vor Beginn Der horizontale/vertikale Mindestabstand der Montage sorgfältig und komplett durch. zwischen zwei ALDs beträgt 1000 mm bei Kernbohrung der Montage in der gleichen Wand bzw.
  • Seite 8 Montage Montageanleitung des entsprechenden dezentralen Wohnraumlüftungssystems zu finden. 10 x 50 mm Optional > 300 mm Optional LiYY 0,75 mm² Information Optional: Fügen Sie raumseitig einen Außenabschluss/Sonderlösung 10  x  50 mm (Breite  x  Tiefe) Schlitz in das Installieren Sie den Außenabschluss bzw. Montagerohr ein, wenn Sie später ein de- die gewählte Sonderlösung gemäß...
  • Seite 9 Montage mente. Setzen Sie die passende Anzahl an Einsätzen in das Montagerohr und achten Sie darauf, dass die geöffneten Kammern nicht zueinander verdreht sind. Information Kürzen Sie die Schalldämmeinsätze mit ei- nem Messer, um die vorhandene Wandstär- ke optimal nutzen zu können und eine maxi- male Außenlärmreduktion zu erzielen.
  • Seite 10 Wartung Wartung Um einen effizienten Betrieb zu gewährleis- ten, müssen alle Bauteile regelmäßig über- prüft und gewartet werden. Bauteil Intervall Maßnahme Innenblende Vierteljährlich Oberflächen mit einem feuchten Tuch reini- gen. Filter-Einheit Staubfilter Vierteljährlich Leichte Verschmutzungen mit dem Staubsau- ger absaugen oder mit warmem Wasser aus- waschen.
  • Seite 11 Entsorgung Entsorgung Führen Sie ausgediente Komponenten mit Zubehör und Verpackung dem Recycling oder der ordnungsgemäßen Entsorgung zu. Beachten Sie dabei die örtlichen Vorschrif- ten. Die Anlage gehört nicht in den Hausmüll. Mit einer ordnungsgemäßen Entsorgung werden Umweltschäden und eine Gefähr- dung der persönlichen Gesundheit vermie- den.
  • Seite 12 Anhang Anhang Abb. 2: Auslegungsdiagramm - ALD 11 Außenblende Wandstärken ≥ 410 mm (3 SDE) Wandstärken ≥ 330 mm (2 SDE) Wandstärken ≥ 250 mm (1 SDE) 28,2 24,2 8 Pa Differenzdruck 18,3 16,1 15,4 4Pa Differenzdruck 13,4 12,0 2Pa Differenzdruck Anzahl der offenen Kammern Montageanleitung x-well Außenluftdurchlass ALD 09/2018...
  • Seite 13 Anhang Abb. 3: Auslegungsdiagramm - ALD 11 Laibung Plus Wandstärken ≥ 410 mm (3 SDE) Wandstärken ≥ 330 mm (2 SDE) Wandstärken ≥ 250 mm (1 SDE) 22,0 8 Pa Differenzdruck 20,0 14,0 13,7 4Pa Differenzdruck 12,5 2Pa Differenzdruck Anzahl der offenen Kammern 09/2018 Montageanleitung x-well Außenluftdurchlass ALD...
  • Seite 14 Anhang Abb. 4: Auslegungsdiagramm - ALD 12 Standard Wandstärken ≥ 410 mm (3 SDE) Wandstärken ≥ 330 mm (2 SDE) Wandstärken ≥ 250 mm (1 SDE) 30,7 26,9 8 Pa Differenzdruck 19,1 16,9 15,6 4Pa Differenzdruck 13,2 11,9 2Pa Differenzdruck Anzahl der offenen Kammern Montageanleitung x-well Außenluftdurchlass ALD 09/2018...
  • Seite 15 Anhang Abb. 5: Auslegungsdiagramm - ALD 12 Laibung Plus Wandstärken ≥ 410 mm (3 SDE) Wandstärken ≥ 330 mm (2 SDE) Wandstärken ≥ 250 mm (1 SDE) 22,4 8 Pa Differenzdruck 20,5 15,4 4Pa Differenzdruck 14,0 12,7 2Pa Differenzdruck Anzahl der offenen Kammern 09/2018 Montageanleitung x-well Außenluftdurchlass ALD...
  • Seite 16 Kermi GmbH Pankofen-Bahnhof 1 94447 Plattling GERMANY Tel. +49 9931 501-0 Fax +49 9931 3075 www.kermi.de / www.kermi.at info@kermi.de...
