Installations- und Betriebsanleitung

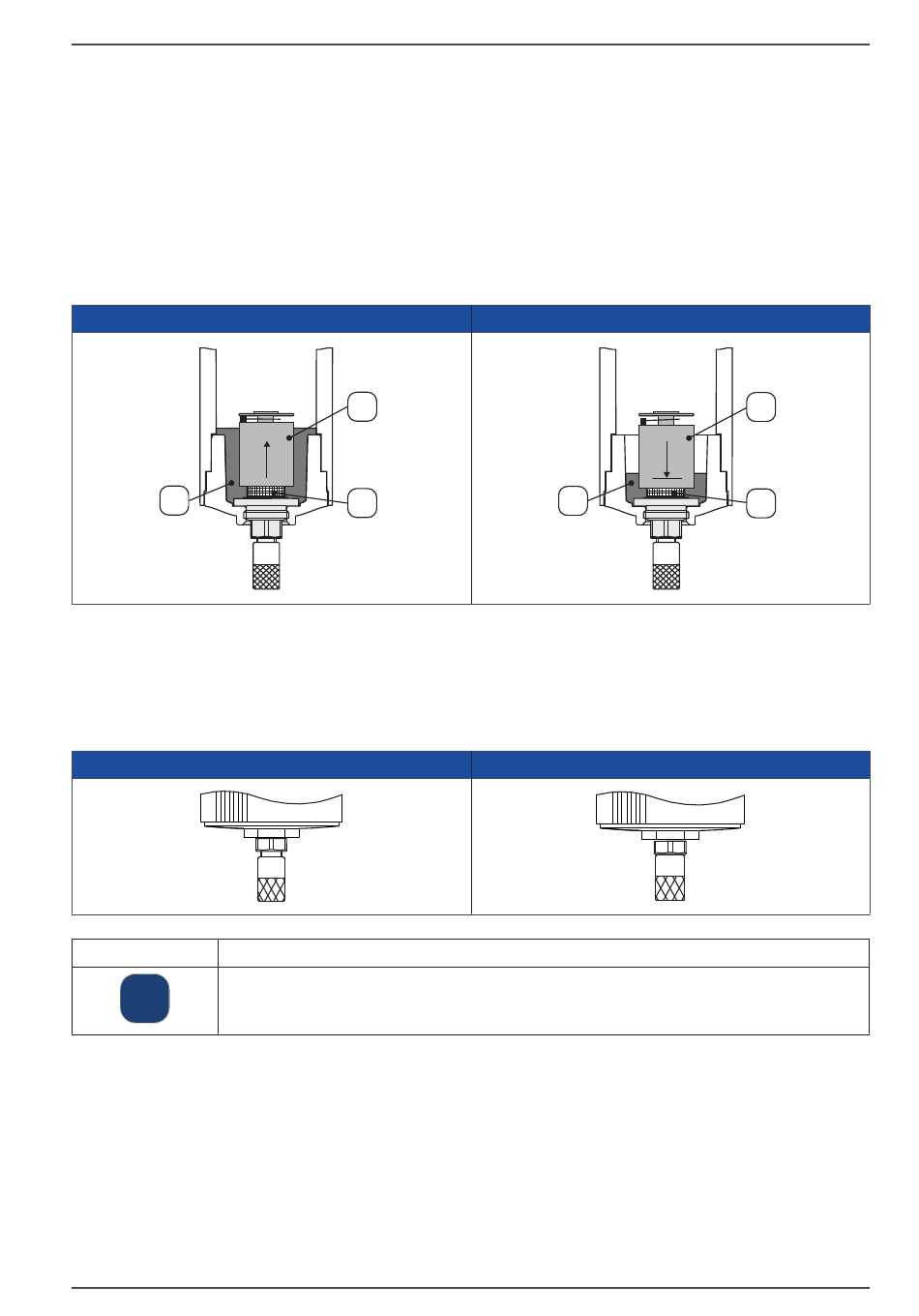

4.4.2 Kondensatableitung durch Schwimmerableiter
Schwimmerableiter sind mechanisch wirkende automatische Kondensatableiter, deren Schließmechanismus über die
Auftriebskraft eines Schwimmerkörpers [1] ausgelöst wird. Steigt das Kondensat [2] im Behälter über ein bestimmtes
Niveau, so wird über die Auftriebsbewegung des Schwimmerkörpers [1] der Auslasskanal [3] für das Kondensat
geöffnet. Der Schwimmer schließt wieder, wenn das Kondensat [1] unter ein bestimmtes Niveau absinkt. Es verbleibt
eine kleine Kondensatmenge im Behälter.
Es werden zwei unterschiedliche Schwimmerableiter zur Ableitung des Kondensats eingesetzt:
•
Drucklos offen ([NO] normally open) - bei Betriebsdruck ≤ 0,5 bar(ü) öffnet der Schwimmerableiter
•
Drucklos geschlossen ([NC] normally closed) - auch bei Betriebsdruck 0 bar(ü) ist der Schwimmerableiter geschlossen
Schwimmerableiter öffnet
2
Beide Typen der Schwimmerableiter werden werkseitig mit der Position >>Automatische Ableitung<< ausgeliefert. Die
Rändelschraube ist bis zum Anschlag nach unten gedreht.
Zum Testen der Ableitfunktion oder zum Druckentlasten des Filters bei Wartungsarbeiten kann der Schwimmerableiter
auf die Position >>mechanisch offen<< gestellt werden. Die Rändelschraube bis zum Anschlag gegen den Uhrzeigersinn
(Linksgewinde) nach oben drehen.
Automatische Ableitung
INFORMATION
Kondensatableitung!
i
Die Kondensatableitung ist abhängig von der Produktkombination und kann variieren.
Weitere Informationen zu möglichen Produktkombinationen siehe „4.3 Produktidentifikation" auf Seite 14.
1
3
CLEARPOINT
3eco
®
Schwimmerableiter schließt
2
Mechanisch offen
Koaleszenzfilter
1
3
17 | 52
