Nr.
Bezeichnung
1
MOUSE
2
PC-KEy
3
USB
4
ETH1
5
KEy&LED
6
POWER
7
AUTO -START
8
EXT BATTERy
9
COM3
10
COM2
11
COM1
12
ETH2
13
CAN
3.5.1 Spannungsversorgung-Schnittstelle
Stromversorgung 24VDC ±25%. Das interne Netzgerät ist galvanisch getrennt und verfügt über einen
Verpolungsschutz und Kurzschlussschutz durch eine selbstrückstellende Sicherung. Das Terminal hat eine
Klemmenleiste für die Spannungsversorgung. Abbildung 8 enthält das Anschlussbild des Steckverbinders.
Anmerkung: Sicherstellen, dass das Netzgerät die für den einwandfreien Betrieb erforderliche Leistung abgeben
kann.
Die Spannungsversorgung muss geerdet sein. Die Erdung trägt zur Begrenzung der elektromagnetischen
Störungen des Steuersystems bei.
Alle elektronischen Einrichtungen des Steuersystems müssen geerdet sein.
Die Erdung muss den geltenden einschlägigen Vorschriften entsprechen.
Zur Begrenzung der Störempfindlichkeit muss ein Ferritkern zur Störungsunterdrückung montiert werden, wie er in
Abbildung 8 zu sehen ist.
Der in Kunststoff eingegossene Ferritkern für runde Leitungen wird mit dem Produkt geliefert.
6
GND
-
+24VDC ± 20%
2.5A max

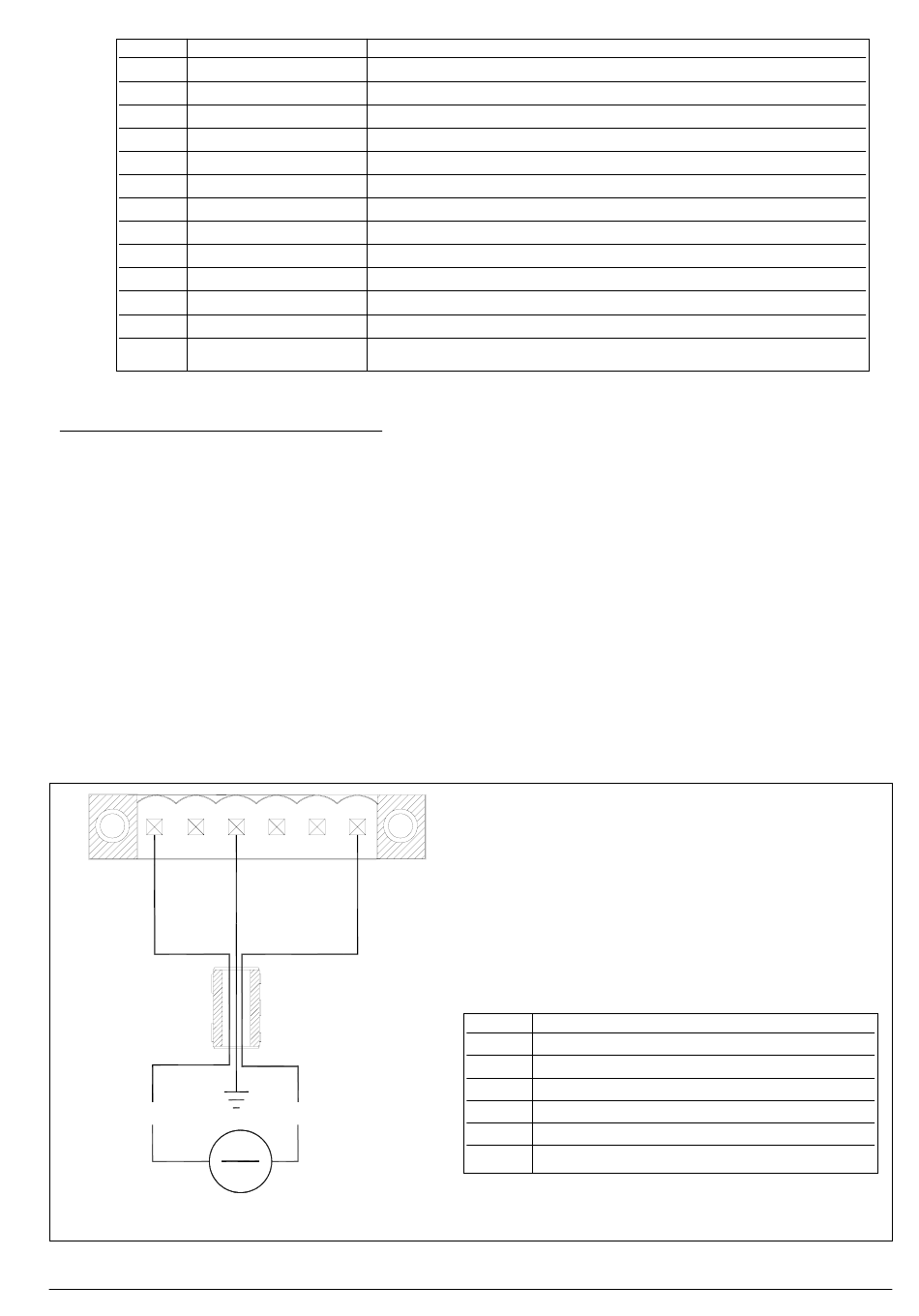

Abbildung 8 - Steckverbinder für die Stromversorgung der Bedienterminals GF_VEDO HL
80546B_MHW_GF_VEDO-HL_02-2013_DEU
Beschreibung
PS/2-Maus (grün)
PS/2-Tastatur (violett)
USB 2.0 Host (500mA)
Ethernet 10/100 Base-T
Tastatur Feldbusse
Stromversorgung
Automatische Einschaltung
Externe Batterie 3,6V
Serielle Schnittstelle COM3 RS485 (RS422/RS232) [optional]
Serielle Schnittstelle COM2 RS232 [optional]
Serielle Schnittstelle COM1 RS485
Ethernet 10/100 Base-T
CAN Layer 2 [optional]
Tabelle 4 - Beschreibung der Steckverbinder der Bedienterminals GF_VEDO HL
1
4
+24V
+
Pin
Beschreibung
1
+24VDC Stromversorgung Bedienterminal
2
Nicht angeschlossen
3
Nicht angeschlossen
4
Erde
5
Nicht angeschlossen
6
Masse Stromversorgung Bedienterminal
Tabelle 5 - Belegung des Steckverbinders für die Stromversorgung der
Bedienterminals GF_VEDO HL
