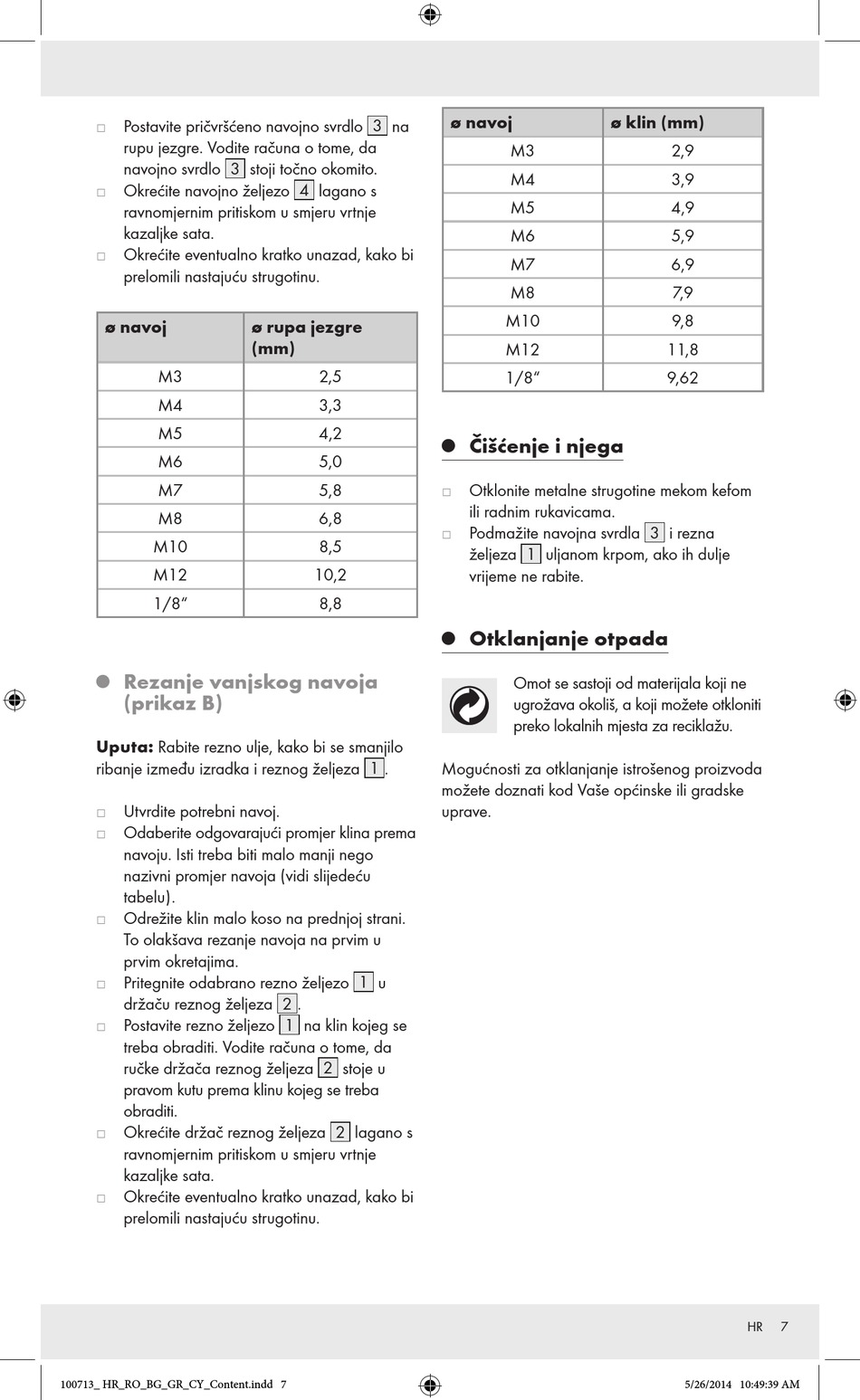

Postavite pričvršćeno navojno svrdlo 3 na
rupu jezgre. Vodite računa o tome, da
navojno svrdlo 3 stoji točno okomito.
j
Okrećite navojno željezo 4 lagano s
ravnomjernim pritiskom u smjeru vrtnje
kazaljke sata.
j
Okrećite eventualno kratko unazad, kako bi
prelomili nastajuću strugotinu.
ø navoj
M3
M4
M5
M6
M7
M8
M10
M12
1/8"
Rezanje vanjskog navoja
Q
(prikaz B)
Uputa: Rabite rezno ulje, kako bi se smanjilo
ribanje između izradka i reznog željeza 1 .
Utvrdite potrebni navoj.
j
j
Odaberite odgovarajući promjer klina prema
navoju. Isti treba biti malo manji nego
nazivni promjer navoja (vidi slijedeću
tabelu).
Odrežite klin malo koso na prednjoj strani.
j
To olakšava rezanje navoja na prvim u
prvim okretajima.
Pritegnite odabrano rezno željezo 1 u
j
držaču reznog željeza 2 .
Postavite rezno željezo 1 na klin kojeg se
j
treba obraditi. Vodite računa o tome, da
ručke držača reznog željeza 2 stoje u
pravom kutu prema klinu kojeg se treba
obraditi.
j
Okrećite držač reznog željeza 2 lagano s
ravnomjernim pritiskom u smjeru vrtnje
kazaljke sata.
j
Okrećite eventualno kratko unazad, kako bi
prelomili nastajuću strugotinu.
100713_ HR_RO_BG_GR_CY_Content.indd 7
ø rupa jezgre
(mm)
2,5
3,3
4,2
5,0
5,8
6,8
8,5
10,2
8,8
ø navoj
M3
M4
M5
M6
M7
M8
M10
M12
1/8"
Čišćenje i njega
Q
Otklonite metalne strugotine mekom kefom
j
ili radnim rukavicama.
Podmažite navojna svrdla 3 i rezna
j
željeza 1 uljanom krpom, ako ih dulje
vrijeme ne rabite.
Otklanjanje otpada
Q
Omot se sastoji od materijala koji ne
ugrožava okoliš, a koji možete otkloniti
preko lokalnih mjesta za reciklažu.
Mogućnosti za otklanjanje istrošenog proizvoda
možete doznati kod Vaše općinske ili gradske
uprave.
ø klin (mm)
2,9
3,9
4,9
5,9
6,9
7,9
9,8
11,8
9,62
