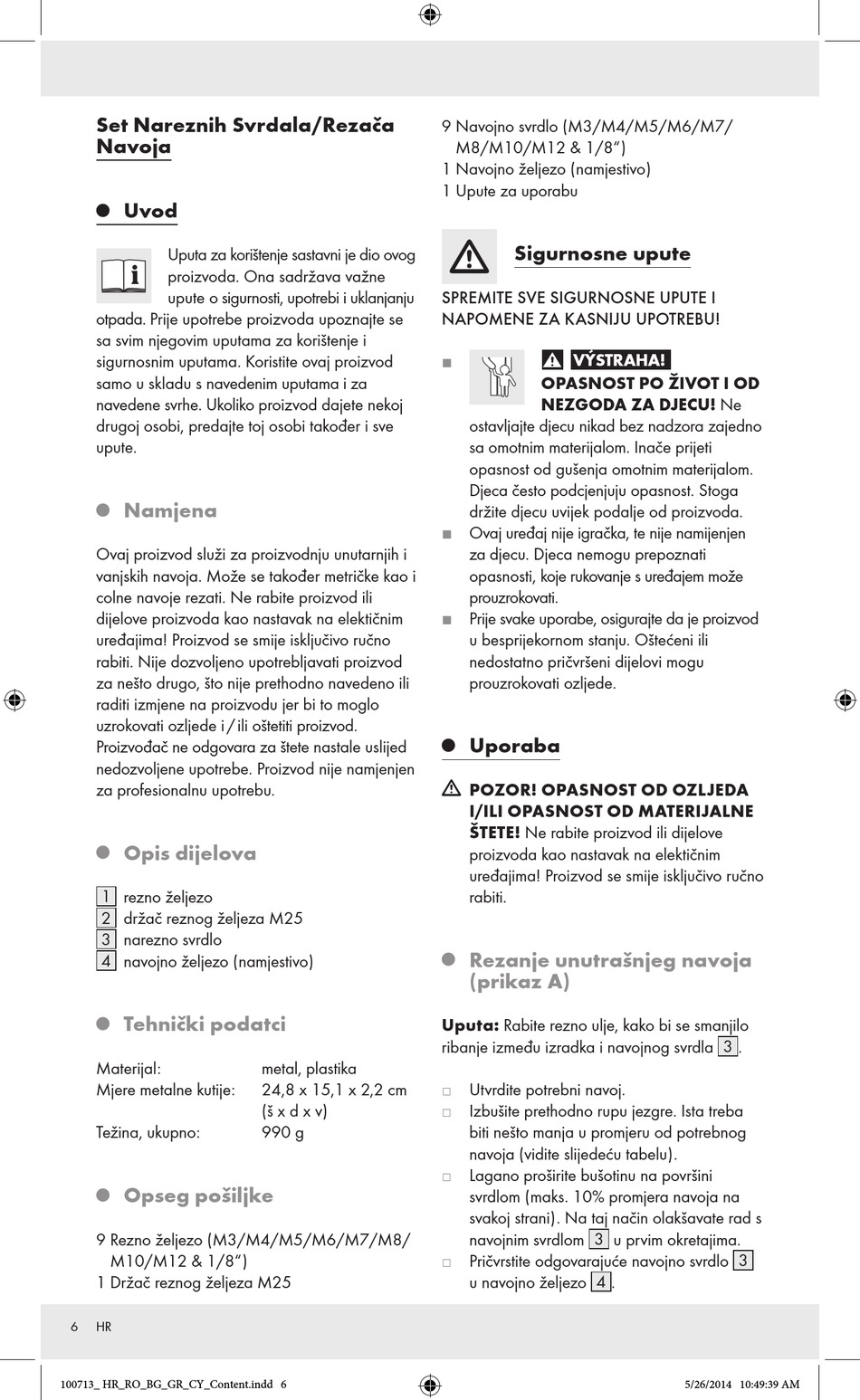

Set Nareznih Svrdala/Rezača
Navoja
Uvod
Q
Uputa za korištenje sastavni je dio ovog
proizvoda. Ona sadržava važne
upute o sigurnosti, upotrebi i uklanjanju
otpada. Prije upotrebe proizvoda upoznajte se
sa svim njegovim uputama za korištenje i
sigurnosnim uputama. Koristite ovaj proizvod
samo u skladu s navedenim uputama i za
navedene svrhe. Ukoliko proizvod dajete nekoj
drugoj osobi, predajte toj osobi također i sve
upute.
Namjena
Q
Ovaj proizvod služi za proizvodnju unutarnjih i
vanjskih navoja. Može se također metričke kao i
colne navoje rezati. Ne rabite proizvod ili
dijelove proizvoda kao nastavak na elektičnim
uređajima! Proizvod se smije isključivo ručno
rabiti. Nije dozvoljeno upotrebljavati proizvod
za nešto drugo, što nije prethodno navedeno ili
raditi izmjene na proizvodu jer bi to moglo
uzrokovati ozljede i / ili oštetiti proizvod.
Proizvođač ne odgovara za štete nastale uslijed
nedozvoljene upotrebe. Proizvod nije namjenjen
za profesionalnu upotrebu.
Opis dijelova
Q
1 rezno željezo
2 držač reznog željeza M25
3 narezno svrdlo
4 navojno željezo (namjestivo)
Tehnički podatci
Q
Materijal:
Mjere metalne kutije:
Težina, ukupno:
Opseg pošiljke
Q
9 Rezno željezo (M3/M4/M5/M6/M7/M8/
M10/M12 & 1/8")
1 Držač reznog željeza M25
6
HR
100713_ HR_RO_BG_GR_CY_Content.indd 6
metal, plastika
24,8 x 15,1 x 2,2 cm
(š x d x v)
990 g
9 Navojno svrdlo (M3/M4/M5/M6/M7/
M8/M10/M12 & 1/8")
1 Navojno željezo (namjestivo)
1 Upute za uporabu
Sigurnosne upute
SPREMITE SVE SIGURNOSNE UPUTE I
NAPOMENE ZA KASNIJU UPOTREBU!
VÝSTRAHA!
J
OPASNOST PO ŽIVOT I OD
NEZGODA ZA DJECU! Ne
ostavljajte djecu nikad bez nadzora zajedno
sa omotnim materijalom. Inače prijeti
opasnost od gušenja omotnim materijalom.
Djeca često podcjenjuju opasnost. Stoga
držite djecu uvijek podalje od proizvoda.
J
Ovaj uređaj nije igračka, te nije namijenjen
za djecu. Djeca nemogu prepoznati
opasnosti, koje rukovanje s uređajem može
prouzrokovati.
J
Prije svake uporabe, osigurajte da je proizvod
u besprijekornom stanju. Oštećeni ili
nedostatno pričvršeni dijelovi mogu
prouzrokovati ozljede.
Uporaba
Q
POZOR! OPASNOST OD OZLJEDA
I/ILI OPASNOST OD MATERIJALNE
ŠTETE! Ne rabite proizvod ili dijelove
proizvoda kao nastavak na elektičnim
uređajima! Proizvod se smije isključivo ručno
rabiti.
Rezanje unutrašnjeg navoja
Q
(prikaz A)
Uputa: Rabite rezno ulje, kako bi se smanjilo
ribanje između izradka i navojnog svrdla 3 .
j
Utvrdite potrebni navoj.
Izbušite prethodno rupu jezgre. Ista treba
j
biti nešto manja u promjeru od potrebnog
navoja (vidite slijedeću tabelu).
Lagano proširite bušotinu na površini
j
svrdlom (maks. 10% promjera navoja na
svakoj strani). Na taj način olakšavate rad s
navojnim svrdlom 3 u prvim okretajima.
j
Pričvrstite odgovarajuće navojno svrdlo 3
u navojno željezo 4 .
