Instructions de montage
N°
01
02
03L/04L
03R/04R
05L/R
06
07
08
18
21
22
23
24
25
26
27/32
28/33
34/35
37/38
40
41
43
Avant d'assembler l'appareil, nous vous recommandons de chercher un emplacement présentant suffisam-
ment d'espace libre et un support plan pour le montage. Enlevez toutes les pièces du carton et étalez-les
l'une à côté de l'autre sur le sol pour bien constater combien il y en a. Contrôlez, à l'aide de la liste de con-
trôle si toutes les pièces nécessaires pour l'assemblage sont présentes. Notre avis : utilisez les outils fournis
pour assembler l'appareil ! Nous recommandons d'installer l'appareil avec 2 personnes !

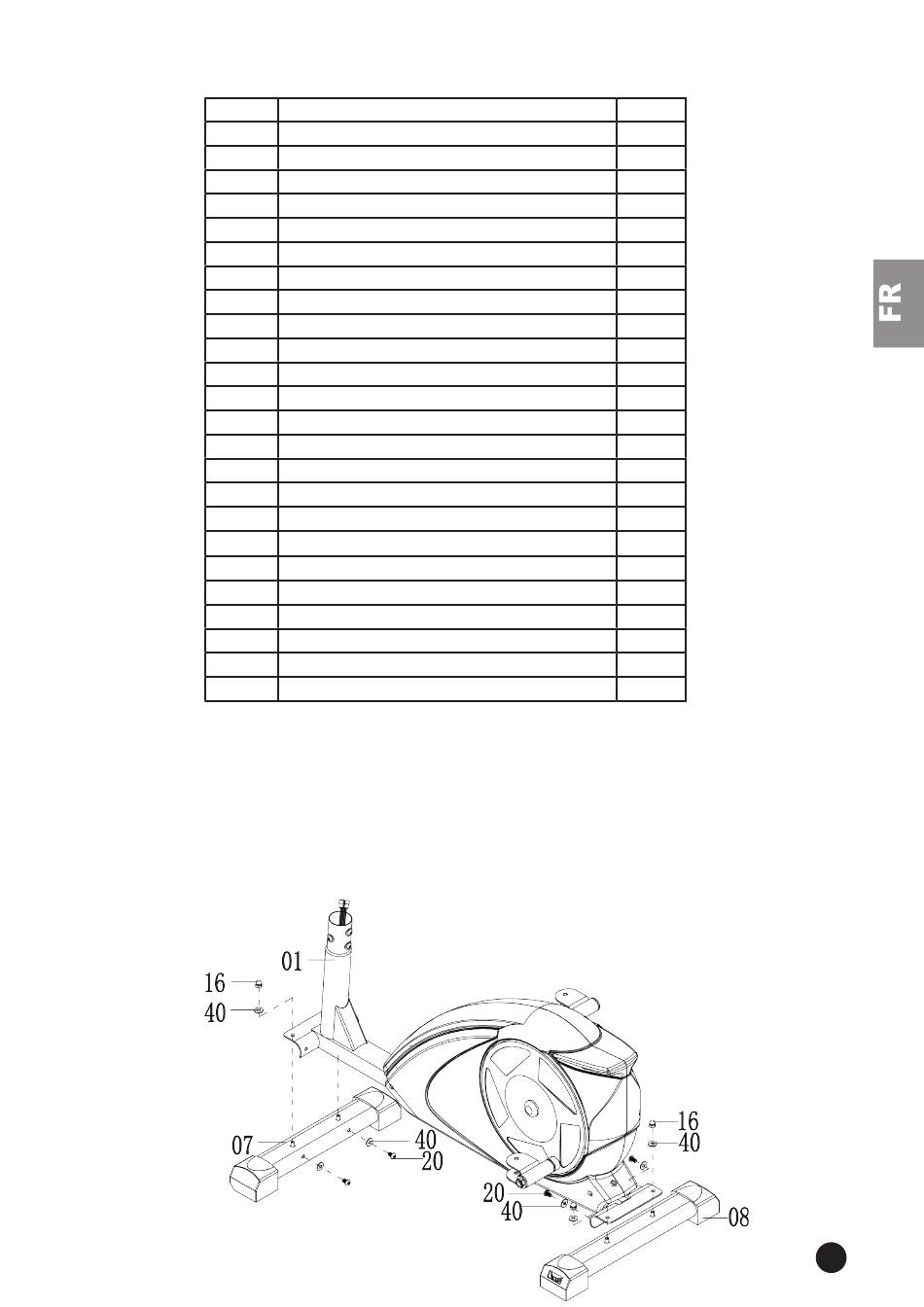

Étape 1
Assemblez le stabilisateur avant (07) à l'avant de la châssis principal (01) et fixez avec les vis (20), rondelles
(40) et écrous (16) comme illustrée. Maintenant, assemblez le stabilisateur arrière (08) à la châssis principal
(01) et fixez avec les vis (20), rondelles (40) et écrous (16).
Désignation
Châssis principal
Support de poignée
Tube de pédale (g) / Poignée inférieure (g)
Tube de pédale (d) / Poignée inférieure (d)
Poignée supérieure (d/g)
Poignée fixe
Stabilisateur avant
Stabilisateur arrière
Vis
Vis M6x15L
Vis M8x30L
Écrou
Ordinateur
Pédale
Vis M8x45L
Couvercle pour joint de poignée sup. (g)
Couvercle pour joint de poignée sup. (d)
Couvercle pour joint de tube de pédale (d/g)
Couvercle pour joint de tube de pédale (d/g)
Rondelle ø8.5xø16x1.5t
Couvercle pour poignée fixe
Bouchon en PVC
Clé de combinaison
Clé Allen
Qté
1
1
1/1
1/1
1/1
1
1
1
4
4
2
6
1
2
6
1/1
1/1
1/1
1/1
6
1
6
2
1
