Inhaltszusammenfassung für Husqvarna DS150
- Seite 1 DS150, DS250, DS250 Single speed, DS250 Single speed short Operator's manual 2-14 Bedienungsanweisung 15-27 Manuel d'utilisation 28-40 Gebruiksaanwijzing 41-53...
-
Seite 2: Inhaltsverzeichnis
Contents Introduction..............2 Transportation and storage...........12 Safety................3 Technical data.............. 13 Assembly................ 5 Accessories..............13 Installation...............6 Service................13 Operation................ 9 EC Declaration of Conformity........14 Maintenance..............10 Introduction Product overview 1. Jack screw 13. Bottom plate with integrated vacuum function 2. Drill column 14. -
Seite 3: Product Description

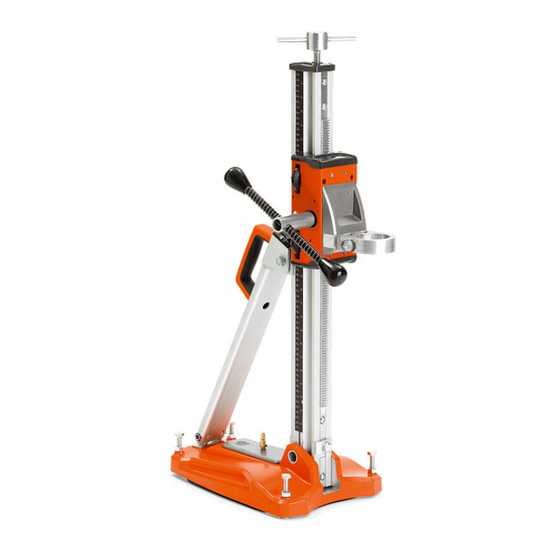

The product is a drill stand for Husqvarna drill motors. Read the operator's manual carefully and • The model DS150 can be used with drill bits with a make sure that you understand the maximum diameter of 150 mm. instructions before you use the product. -
Seite 4: General Safety Instructions
General safety instructions work area safe. Cordon off the work area. Make sure that no injury or damage can occur. • Make sure that no material can become loose and cause injury to the operator. WARNING: Read the warning instructions •... -
Seite 5: Safety Instructions For Maintenance
Do the maintenance to make sure that the product safety devices are defective, speak to your Daily maintenance on operates correctly. Refer to Husqvarna service agent. page 10 . To do a check of the carriage lock 1. Turn the knob to lock the drill motor carriage. -
Seite 6: Installation
To attach a drill motor (DS150) 1. Remove the drill bit from the drill motor. 2. Lock the carriage lock. 3. Attach the drill motor in the lock clamp on the drill WARNING: Disconnect the drill motor from motor carriage. - Seite 7 For DS150: Drill the hole at a distance (A) of 293 b) For DS250: Drill the hole at a distance (A) of 300 mm/11.5 in. from the center of the hole that you mm/11.8 in. from the center of the hole that you will drill.
- Seite 8 4. If it is necessary, adjust the bottom plate. Turn the 2. Use the mandrel and a hammer to install the adjustment screws until the bottom plate is parallel to expander. the surface. To attach the expander bolt 1. Drill a hole for the expander bolt. Make sure that the depth is sufficient.
-
Seite 9: Operation
2. Connect the vacuum hose and start the pump. WARNING: The minimum pressure must To attach the product with a Husqvarna be -0.85 bar to seal the vacuum plate vacuum plate tightly to the surface. -
Seite 10: Maintenance
1. Loosen the lock screws that lock the drill column and a) Use the angle indicator for approximate set the applicable drill angle. adjustment. If higher precision is necessary, use alternative methods to measure. 2. Tighten the lock screws of the drill column. Maintenance Introduction •... - Seite 11 1. Remove the plastic covers from the top and the 4. Turn the bottom guide wheel counterclockwise with a bottom of the drill motor carriage. flat screwdriver. The bottom guide wheel moves nearer to the driill column. 5. Tighten the screw that holds the roller shafts. Note: After you have tightened the roller shafts, they must be possible to turn with the feed lever but not by hand.
-
Seite 12: Transportation And Storage
Transportation and storage • Safely attach the product during transportation to prevent damage and accidents. • Use the optional transport wheels for transportation of the product with a drill motor attached. • For transportation without transport wheels, it is necessary to remove the drill motor from the product because the total weight is more than 25 kg. -
Seite 13: Technical Data
DS250 Sin- gle speed gle speed short VP 200 Vacuum pump Wheel kit Gearbox Collar Service Approved service center To find your nearest Husqvarna Construction Products approved service center, go to the web site . 1341 - 002 - 24.10.2019... -
Seite 14: Ec Declaration Of Conformity
+46-36-146500, declare on our sole responsibility that the product: Description Drill stand Brand Husqvarna Type/Model DS150, DS250, DS250 Single speed, DS250 Single speed short Identification Serial numbers dating from 2019 and onwards complies fully with the following EU directives and regulations: Directive/Regulation Description 2006/42/EC "relating to machinery"... -
Seite 15: Einleitung
Inhalt Einleitung..............15 Transport und Lagerung..........25 Sicherheit..............16 Technische Angaben............ 26 Montage................19 Zubehör................ 26 Installation..............20 Service................26 Betrieb................22 EG-Konformitätserklärung..........27 Wartung................ 23 Einleitung Geräteübersicht 1. Sicherungsschraube 12. Höhenverstellschrauben 2. Bohrsäule 13. Bodenplatte mit integrierter Vakuumfunktion 3. Tiefen- und Winkelanzeige 14. Kupplung für Vakuum 4. -
Seite 16: Sicherheit
Zertifizierungsanforderungen, die in • Die DS250-Modelle verfügen über eine bestimmten Ländern gelten. Schnellbefestigung für den Bohrmotor. Bei Modell DS150 wird der Bohrmotor an einer Manschette Produkthaftung montiert. • Eine Vakuumpumpe ist als Zubehör für alle Modelle Im Sinne der Produkthaftungsgesetze übernehmen wir erhältlich. -
Seite 17: Sicherheitshinweise Für Den Betrieb
Wir sind gerne für Sie da und helfen Ihnen beim Warnhinweise, bevor Sie das Gerät optimalen und sicheren Einsatz Ihres Geräts. benutzen. Ihr Husqvarna-Händler sollte das Produkt regelmäßig überprüfen und notwendige Einstellungen und • Tragen Sie eine persönliche Schutzausrüstung. Reparaturen vornehmen. -
Seite 18: Persönliche Schutzausrüstung
Sicherheitsvorrichtungen durch. Wenn die kann das Elektrowerkzeug nicht stabil und sicher Sicherheitsvorrichtungen defekt sind, wenden Sie kontrolliert werden. sich an Ihre Husqvarna-Servicewerkstatt. • Das Arbeitsgestell darf nicht überladen oder als Leitergerüst verwendet werden. Es wird durch So kontrollieren Sie die Schlittenverriegelung Überlastung oder darauf stehende Personen... -
Seite 19: Montage
1. Nehmen Sie das Bohrbit vom Bohrmotor ab. 2. Verriegeln Sie die Schlittenverriegelung. 3. Befestigen Sie den Bohrmotor in der Anbringen des Bohrmotors (DS150) Verschlussklammer des Bohrmotorschlittens. 4. Schieben Sie den Bohrmotor bis ganz zum unteren Ende der Verschlussklammer (A). -
Seite 20: Installation
Klemmspindeln oder Ankerschrauben, die für diese Belastung ausgelegt sind. 1. Bohren Sie ein Loch für die Klemmspindel. a) Für DS150: Bohren Sie dieses Loch in einem Abstand (A) von 293 mm (11,5 Zoll) von der Mitte des Lochs, das Sie bohren möchten. - Seite 21 4. Stellen Sie ggf. die untere Platte passend ein. 2. Verwenden Sie den Dorn und einen Hammer, um Drehen Sie die Stellschrauben, bis die Bodenplatte die Klemmspindel zu montieren. parallel zur Oberfläche liegt. Befestigen der Klemmspindel 1. Bohren Sie ein Loch für die Klemmspindel. Achten Sie auf eine ausreichende Tiefe.
-
Seite 22: Installation Des Geräts Mit Einer Gewindestange
• Verwenden Sie eine Gewindestange, um das Vakuumplatte wird nur zusammen mit den Produkt an einer Wand oder Decke zu montieren. folgenden Husqvarna-Bohrmotoren • Verwenden Sie eine Gewindestange dann, wenn es empfohlen: DM200, DM220, DM230, DM280 nicht möglich ist, eine Klemmspindel zu verwenden. -
Seite 23: Wartung
1. Lösen Sie die Feststellschrauben, die die Bohrsäule a) Verwenden Sie den Winkelmesser für die arretieren, und stellen Sie die Säule auf den Grobeinstellung. Wenn eine höhere Präzision gewünschten Bohrwinkel ein. erforderlich ist, verwenden Sie alternative Methoden zur Messung. 2. Ziehen Sie die Feststellschrauben der Bohrsäule an. Wartung Einleitung •... -
Seite 24: Einstellen Des Schlittens Des Bohrmotors
Einstellen des Schlittens des 3. Drehen Sie das obere Führungsrad mit einem flachen Schraubenzieher im Uhrzeigersinn. Das Bohrmotors obere Führungsrad bewegt sich näher zur Bohrsäule. Befindet sich ein Abstand zwischen der Bohrsäule und dem Schlitten des Bohrmotors, muss der Schlitten angepasst werden. -
Seite 25: Transport Und Lagerung
6. Verwenden Sie den Vorschubhebel, um den Bohrmotorschlitten nach oben und unten zu bewegen. Achten Sie dabei darauf, dass sich der Bohrmotor gleichmäßig auf der Bohrsäule bewegt. Die Rollenwellen müssen rotieren und dürfen sich nicht bewegen. Falls notwendig, passen Sie die Rollenwellen nochmals an. -
Seite 26: Technische Angaben
DS250 Sin- DS250 Sin- gle speed gle speed short Vakuumpumpe V 200 Radsatz Getriebe Manschette Service Anerkanntes Service-Zentrum Um ein anerkanntes Husqvarna Construction Products- Service-Zentrum in Ihrer Nähe zu finden, besuchen Sie die Webseite . 1341 - 002 - 24.10.2019... -
Seite 27: Eg-Konformitätserklärung
Die Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, erklärt in alleiniger Verantwortung, dass das Gerät: Beschreibung Bohrständer Marke Husqvarna Typ/Modell DS150, DS250, DS250 Single speed, DS250 Single speed short Identifizierung Seriennummern ab 2019 die folgenden EU-Richtlinien und -Vorschriften erfüllt: Richtlinie/Vorschrift Beschreibung 2006/42/EG „Maschinenrichtlinie“... -
Seite 28: Aperçu Du Produit
Sommaire Introduction..............28 Transport et stockage........... 38 Sécurité.................29 Caractéristiques techniques......... 39 Montage................32 Accessoires..............39 Installation..............33 Entretien............... 39 Utilisation..............35 Déclaration de conformité CE........40 Entretien............... 36 Introduction Aperçu du produit 1. Vis de calage 12. Vis de mise à niveau 2. Colonne de forage 13. -
Seite 29: Description Du Produit
Lisez le manuel d'utilisation et assurez-vous forage Husqvarna. de bien comprendre les instructions avant • Le modèle DS150 peut être utilisé avec des forets d'utiliser ce produit. d'un diamètre maximal de 150 mm. • Le produit est en aluminium, ce qui le rend extrêmement léger. -
Seite 30: Instructions Générales De Sécurité
à utiliser votre machine en toute sécurité et de façon efficace. • Utilisez un équipement de protection personnelle. Laissez à votre revendeur Husqvarna le soin de Équipement de Reportez-vous à la section contrôler régulièrement la foreuse et d'effectuer les protection individuelle à... -
Seite 31: Équipement De Protection Individuelle
électrique ou la pièce à forer Si les dispositifs de sécurité sont défectueux, parlez- de manière stable et sûre. en à votre agent d'entretien Husqvarna. • Ne surchargez pas le support de travail et ne l'utilisez pas comme échafaudage. Si vous Contrôle du verrou du chariot... -
Seite 32: Montage
4. Poussez complètement le moteur de forage vers le bas du collier de blocage (A). 5. Serrez le collier de blocage à l'aide du levier (B). Fixation du moteur de forage (DS150) 6. Si vous installez le moteur de forage DM240, serrez également la vis de blocage (C). -
Seite 33: Installation
à la pression. 1. Percez un trou pour le boulon explosif. a) Pour DS150 : Percez un trou à une distance (A) de 293 mm/11,5 po du centre du trou que vous souhaitez forer. - Seite 34 4. Si nécessaire, ajustez la plaque inférieure. Tournez 2. Utilisez un mandrin et un marteau pour installer le les vis de réglage jusqu'à ce que la plaque inférieure boulon explosif. soit parallèle à la surface. Fixation du boulon explosif 1. Percez un trou pour le boulon explosif. Assurez-vous que la profondeur est suffisante.
-
Seite 35: Utilisation
Utilisez une tige entièrement filetée pour installer le à vide est uniquement recommandée avec produit sur un mur ou un plafond. les moteurs de forage Husqvarna suivants : • Utilisez une tige entièrement filetée lorsqu'il n'est pas DM200, DM220, DM230, DM280 High possible d'utiliser un boulon explosif. -
Seite 36: Entretien
1. Desserrez les vis de blocage qui bloquent la colonne a) Utilisez l'indicateur d'angle pour un réglage de forage et réglez l'angle de forage souhaité. approximatif. Si une plus grande précision est nécessaire, utilisez d'autres méthodes de mesure. 2. Serrez les vis de blocage de la colonne de forage. Entretien Introduction •... - Seite 37 Réglage du chariot du moteur de 3. Tournez la roue de guidage supérieure dans le sens des aiguilles d'une montre à l'aide d'un tournevis forage plat. La roue de guidage supérieure se rapproche de la colonne de forage. S'il y a un espace entre la colonne de forage et le chariot du moteur de forage, ce dernier doit être réglé.
-
Seite 38: Transport Et Stockage
6. Utilisez le levier d'alimentation pour déplacer le moteur de forage vers le haut et le bas. Assurez- vous que le chariot du moteur de forage se déplace sans à-coups sur la colonne de forage. Les arbres des rouleaux doivent tourner et non se déplacer. Si nécessaire, réglez à... -
Seite 39: Caractéristiques Techniques
Pompe à vide VP 200 Kit de roues Boîte de vitesses Support de moteur de forage Entretien Atelier d'entretien agréé Pour trouver l'atelier d'entretien Husqvarna Construction Products agréé le plus proche, rendez-vous sur le site Web . 1341 - 002 - 24.10.2019... -
Seite 40: Déclaration De Conformité Ce
Description Bâti de forage Marque Husqvarna Type/Modèle DS150, DS250, DS250 Single speed, DS250 Single speed short Identification Numéros de série à partir de 2019 et ultérieurs est entièrement conforme à la réglementation et aux directives de l'UE suivantes : Directive/Réglementation... -
Seite 41: Productoverzicht
Inhoud Inleiding................ 41 Transport en opslag............51 Veiligheid..............42 Technische gegevens...........52 Montage................44 Accessoires..............52 Installatie...............45 Service................52 Werking.................48 EG verklaring van overeenstemming......53 Onderhoud..............49 Inleiding Productoverzicht 1. Stelschroef 13. Bodemplaat met geïntegreerde vacuümfunctie 2. Boorkolom 14. Koppeling voor vacuümsysteem 3. Indicatie voor diepte en hoek 15. -
Seite 42: Productbeschrijving
Het product is een boorstandaard voor Husqvarna- boormotoren. Lees de bedieningshandleiding zorgvuldig door en zorg dat u de instructies hebt • Het model DS150 kan worden gebruikt met boorbits begrepen voordat u het product gaat met een diameter van maximaal 150 mm. gebruiken. •... -
Seite 43: Algemene Veiligheidsinstructies
Laat uw Husqvarna-dealer de boormachine regelmatig • Zorg ervoor dat er alleen goedgekeurde personen in controleren en de noodzakelijke aanpassingen en het werkgebied zijn. reparaties uitvoeren. • Zorg dat het werkgebied schoon en goed verlicht is. • Zorg ervoor dat u stabiel en veilig staat tijdens het Alle informatie en gegevens in deze gebruik. -
Seite 44: Veiligheidsinstructies Voor Onderhoud
Persoonlijke beschermingsuitrusting veiligheidsvoorzieningen defect zijn, neem dan contact op met uw Husqvarna servicewerkplaats. WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat De sledevergrendeling controleren gebruiken. 1. Draai aan de knop om de boormotorslede te vergrendelen. • Gebruik altijd de juiste persoonlijke beschermingsmiddelen wanneer u het product gebruikt. -
Seite 45: Installatie
3. Bevestig de boormotor in de borgklem op de boormotorslede. 4. Duw de boormotor helemaal omlaag tot de onderkant van de borgklem (A). Een boormotor bevestigen (DS150) WAARSCHUWING: Koppel de boormotor los van de voeding. 1. Verwijder de boorbit uit de boormotor. - Seite 46 Voor DS250: Boor het gat op een afstand (A) van 300 mm vanaf het midden van het gat dat u gaat a) Voor DS150: Boor het gat op een afstand (A) van boren. 293 mm vanaf het midden van het gat dat u gaat boren.
- Seite 47 4. Verstel bodemplaat indien nodig. Draai de 2. Gebruik de drevel en een hamer om de expander stelschroeven totdat de bodemplaat zich parallel aan aan te brengen. het oppervlak bevindt. De expanderbout bevestigen 1. Boor een gat voor de expanderbout. Zorg dat het gat diep genoeg is.
-
Seite 48: Werking
2. Sluit de vacuümslang aan en schakel de pomp in. WAARSCHUWING: De minimumdruk Het product bevestigen met een Husqvarna- moet -0,85 bar zijn om de vacuümplaat vacuümplaat goed op het oppervlak af te dichten. -
Seite 49: Onderhoud
1. Draai de borgschroeven waarmee de boorkolom is a) Gebruik de hoekindicator voor een globale vergrendeld los en stel de gewenste boorhoek in. afstelling. Gebruik een andere meetmethode als een hogere nauwkeurigheid noodzakelijk is. 2. Draai de borgschroeven van de boorkolom vast. Onderhoud Inleiding •... - Seite 50 De boormotorslede afstellen 3. Draai het bovenste geleidewiel rechtsom met een platte schroevendraaier. Het bovenste geleidewiel Als er afstand is tussen de boorkolom en de beweegt in de richting van de boorkolom. boormotorslede, moet de boormotorslede worden afgesteld. 1. Verwijder de kunststof deksels van de boven- en onderkant van de boormotorslede.
-
Seite 51: Transport En Opslag
Transport en opslag • Zet het product tijdens het vervoer veilig vast om schade en ongevallen te voorkomen. • Gebruik de optionele transportwielen om het product met een bevestigde boormotor te vervoeren. • Om het product zonder transportwielen te vervoeren, moet de boormotor uit het product worden verwijderd, omdat het totale gewicht meer dan 25 kg bedraagt. -
Seite 52: Technische Gegevens
DS250 DS250 Sin- DS250 Sin- gle speed gle speed short VP 200 vacuümpomp Wielenset Versnellingsbak Kraag Service Goedgekeurd servicecentrum Ga naar de website om het dichtstbijzijnde door erkende servicecentrum van Husqvarna Construction Products te vinden. 1341 - 002 - 24.10.2019... -
Seite 53: Eg Verklaring Van Overeenstemming
+46-36-146500, verklaren onder onze alleenverantwoordelijkheid dat het product: Beschrijving Boorstatief Merk Husqvarna Type/model DS150, DS250, DS250 Single speed, DS250 Single speed short Identificatie Serienummers vanaf 2019 en verder volledig voldoet aan de volgende EU-richtlijnen en - regelgeving: Richtlijn/Verordening Beschrijving 2006/42/EG "betreffende machines"... - Seite 54 1341 - 002 - 24.10.2019...
- Seite 55 1341 - 002 - 24.10.2019...
- Seite 56 www.husqvarnacp.com Original instructions Originalanweisungen Instructions d’origine Originele instructies 1142118-20 2019-10-24...
