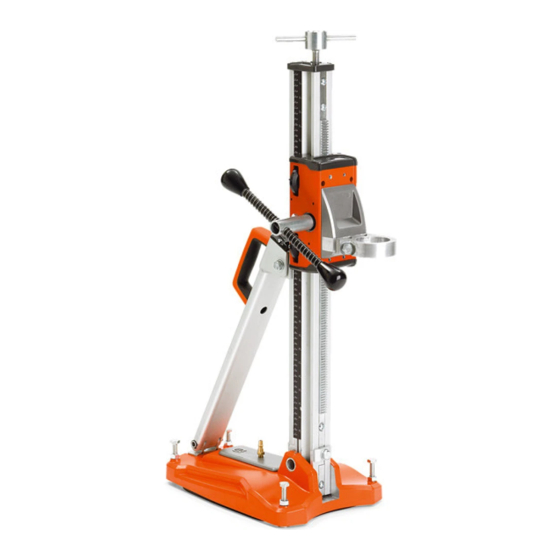

Husqvarna DS 250 Bedienungsanweisung
Vorschau ausblenden
Andere Handbücher für DS 250:
- Bedienungsanweisung (52 Seiten) ,
- Bedienungsanweisung (64 Seiten) ,
- Bedienungsanweisung (56 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Operator's manual
GB
Please read the operator's manual carefully and make sure you
understand the instructions before using the machine.
Manual de
ES
instrucciones
Lea detenidamente el manual de instrucciones y asegúrese de
entender su contenido antes de utilizar la máquina.
Bedienungsanweisung
DE
Lesen Sie die Bedienungsanweisung sorgfältig durch und machen
Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.
Manuel d'utilisation
FR
Lire attentivement et bien assimiler le manuel d'utilisation avant
d'utiliser la machine.
DS 150
DS 250
G G G G B B B B E E E E S S S S D D D D E E E E F F F F R R R R
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Husqvarna DS 250
Inhaltszusammenfassung für Husqvarna DS 250
- Seite 1 Manual de DS 150 instrucciones Lea detenidamente el manual de instrucciones y asegúrese de DS 250 entender su contenido antes de utilizar la máquina. Bedienungsanweisung Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.
-
Seite 2: Key To Symbols
KEY TO SYMBOLS Symbols on the machine: Symbols in the operator’s manual: WARNING! The machine can be a Inspection and/or maintenance should dangerous tool if used incorrectly or be carried out with the motor switched carelessly, which can cause serious or fatal off and the plug disconnected. -
Seite 3: Inhaltsverzeichnis
SAFETY INSTRUCTIONS Steps before using a new stand ........Personal protective equipment ........General safety precautions .......... PRESENTATION Stand DS 150 and DS 250 .......... ASSEMBLY Fit the wheel kit ............Secure the stand ............Assembly of drill motor .......... -
Seite 4: What Is What
WHAT IS WHAT? What is what on the stand? 1 Jacking screw 13 Base plate with integrated vacuum function 2 Drill column 14 Quick coupling for vacuum pressure 3 Depth and tilt scale 15 Vacuum cover 4 Vertical and horizontal level indicator 16 Gasket, vacuum cover 5 Feeder housing 17 Gasket, base vacuum suction... -
Seite 5: Steps Before Using A New Stand
• Heavy-duty, firm grip gloves. your machine both efficiently and safely. Let your Husqvarna dealer regularly check the machine and make essential adjustments and repairs. All information and all data in the Operator’s Manual were applicable at the time the Operator’s Manual was sent to print. -
Seite 6: General Safety Precautions
SAFETY INSTRUCTIONS General safety precautions Use and care • Never use a machine that is faulty. Carry out the checks, maintenance and service instructions described in this WARNING! Read all safety warnings and all manual. Some maintenance and service measures must instructions. -
Seite 7: Presentation
Husqvarna Construction Products has a policy of continuous product development. Husqvarna reserves the right to modify the design and appearance of products without prior notice and without further obligation introduce design modifications. -
Seite 8: Assembly
ASSEMBLY Fit the wheel kit Fixing with expander or anchor • Fit the wheel set in the mount on the backside of the IMPORTANT! When drilling roofs, only expander or anchor bottom plate and tighten the screws. suitable for surfaces exposed to tensile forces should be used. -
Seite 9: Assembly Of Drill Motor
ASSEMBLY DS 250 DS 250 • Fit the drill motor on the quick mount (A). • Mount the quick mounting and drilling machine in the track on the locking clamp. Make sure that the quick-mount is pushed all the way to the bottom (B) of the rail on the locking clip. -
Seite 10: Maintenance
MAINTENANCE Stand maintenance • Start with the top guide roller. Use a flat screwdriver and turn clockwise to guide the roller closer to the column. • Tighten set screw to lock the guide roller shaft. • Adjust the lower roller by screwing anti-clockwise to guide the roller nearer to the column. -
Seite 11: Technical Data
Husqvarna Construction Products, SE-433 81 Göteborg, Sweden, tel: +46-31-949000, declares under sole responsibility that the stands Husqvarna DS 150 and DS 250 from 2008’s serial numbers and onwards (the year is clearly stated in plain text on the type plate with subsequent serial number) are in conformity with the requirements of the COUNCIL’S DIRECTIVES: - of June 22, 1998 ”relating to machinery”... -
Seite 12: Aclaración De Los Símbolos
ACLARACIÓN DE LOS SÍMBOLOS Símbolos en la máquina: Símbolos en el manual de instrucciones: ¡ATENCIÓN! La máquina, si se utiliza de forma errónea o descuidada, puede ser una El control y/o mantenimiento de la herramienta peligrosa que puede causar máquina debe hacerse con el motor daños graves e incluso la muerte al usuario parado y el enchufe desenchufado. -
Seite 13: Índice Índice
Pasos previos al uso de un soporte nuevo ....Equipo de protección personal ........Instrucciones generales de seguridad ......PRESENTACIÓN Soportes DS 150 y DS 250 .......... MONTAJE Instalación del conjunto del eje con ruedas ....Sujeción de la base ............. -
Seite 14: Qué Es Qué
¿QUÉ ES QUÉ? Componentes del soporte 1 Tornillo de compresión 13 Placa base con función de vacío integrada 2 Columna de perforación 14 Acoplamiento rápido para presión de vacío 3 Profundidad y escala de inclinación 15 Cubierta de vacío 4 Indicador de nivel vertical y horizontal 16 Junta, cubierta de vacío 5 Caja de alimentación 17 Junta, succión de vacío... -
Seite 15: Instrucciones De Seguridad
Estaremos encantados de poder aconsejarle y ayudarle a utilizar la máquina de manera eficaz y segura. Diríjase a su distribuidor de Husqvarna para que revise la máquina regularmente y para que realice ajustes y reparaciones básicas. -
Seite 16: Instrucciones Generales De Seguridad
INSTRUCCIONES DE SEGURIDAD Instrucciones generales de Uso y cuidado seguridad • No utilice nunca una máquina defectuosa. Siga las instrucciones de mantenimiento, control y servicio de este manual. Algunas medidas de mantenimiento y servicio ¡ATENCIÓN! Lea todas las advertencias e deben ser efectuadas por especialistas formados y instrucciones de seguridad. -
Seite 17: Presentación
PRESENTACIÓN Soportes DS 150 y DS 250 DS 250 Esperamos que su máquina le proporcione plena satisfacción y le sirva de ayuda por mucho tiempo en adelante. Tenga en cuenta que este manual de instrucciones es un documento de valor. Siguiendo sus instrucciones (de uso, servicio, mantenimiento, etcétera) puede alargar considerablemente... -
Seite 18: Montaje
MONTAJE Instalación del conjunto del eje con Sujetarla con un extensor o un anclaje ruedas ¡IMPORTANTE! Cuando se trabaje con el taladro en un tejado, debe utilizarse únicamente un extensor o anclaje • Instale en conjunto del eje con ruedas en la parte adecuados para superficies expuestas a la fuerza tensil. -
Seite 19: Montaje Del Motor De La Perforadora
MONTAJE DS 250 DS 250 • Instale el motor del taladro en el soporte rápido (A). • Monte el montaje rápido y la perforadora en el surco de la abrazadera de fijación. Asegúrese de presionar el soporte rápido hasta la parte inferior (B) del raíl en el enganche de cierre. -
Seite 20: Mantenimiento
MANTENIMIENTO Mantenimiento del soporte • Comience por el rodillo guía superior. Utilice un destornillador de cabeza plana y gírelo en el sentido de las agujas del reloj para que el rodillo se aproxime a la columna. • Apriete el tornillo de ajuste que bloquea el rodillo guía. ¡ATENCIÓN! El control y/o mantenimiento de •... -
Seite 21: Datos Tecnicos
Husqvarna Construction Products, SE-443 81 Göteborg, Suecia, teléfono +46-31-949000, declara bajo su exclusiva responsabilidad que los soportes Husqvarna DS 150 y Husqvarna DS 250, a partir de los números de serie del año 2008 (el año se indica claramente en texto plano en la placa de modelo, junto con el número de serie), cumple con las disposiciones de las Directivas del Consejo: - 98/37/CE, ”referente a máquinas”, Anexo IIA, del 22 de junio de 1998. -
Seite 22: Symbolerklärung Symbole Am Gerät
SYMBOLERKLÄRUNG Symbole am Gerät: Symbole in der Bedienungsanweisung: WARNUNG! Das Gerät kann falsch oder nachlässig angewendet gefährlich sein und Kontrollen und/oder Wartungsarbeiten zu schweren oder gar lebensgefährlichen sind bei abgeschaltetem Motor und Verletzungen des Benutzers oder anderer abgezogenem Stecker durchzuführen. Personen führen. -
Seite 23: Inhalt
Maßnahmen vor der Verwendung eines neuen Ständers ..............Persönliche Schutzausrüstung ........Allgemeine Sicherheitsvorschriften ......VORSTELLUNG Ständer DS 150 und DS 250 ........MONTAGE Einpassen des Rad-Kits ..........Sichern Sie den Ständer..........Montage des Bohrmotors ..........Passen Sie die Säulenneigung an....... -
Seite 24: Was Ist Was
WAS IST WAS? Bestandteile des Ständers 1 Sicherungsschraube 13 Basisplatte mit integrierter Vakuumfunktion 2 Bohrsäule 14 Schnellkupplung für Vakuum 3 Tiefen- und Neigungsskala 15 Vakuumabdeckung 4 Vertikale und horizontale Ebenenanzeige 16 Dichtung, Vakuumabdeckung 5 Schlitten 17 Dichtung, Vakuumansaugung 6 Tragegriff 18 Winkelklammer 7 Schnellbefestigung 19 Vorschubkurbel... -
Seite 25: Sicherheitsvorschriften
Fragen zur Verwendung der Maschine haben. Wir beraten Sie gerne dabei, wie Sie Ihre Maschine besser und sicherer einsetzen können. Lassen Sie die Maschine regelmäßig von Ihrem Husqvarna- • Eng anliegende, kräftige und bequeme Kleidung tragen, Händler überprüfen und notwendige Einstellungen und die volle Bewegungsfreiheit gewährt. -
Seite 26: Allgemeine Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN Allgemeine Sicherheitsvorschriften Verwendung und Pflege • Niemals mit einem defekten Gerät arbeiten. Die Wartungs-, Kontroll- und Serviceanweisungen in dieser WARNUNG! Lesen Sie sämtliche Bedienungsanweisung sind sorgfältig zu befolgen. Sicherheitshinweise und Anweisungen Gewisse Wartungs- und Servicemaßnahmen sind von durch. Die Nichtbeachtung der geschulten, qualifizierten Fachleuten auszuführen. -
Seite 27: Vorstellung
VORSTELLUNG Ständer DS 150 und DS 250 DS 250 Wir hoffen, dass Sie mit Ihrer Maschine über lange Jahre zufrieden sein werden. Denken Sie daran, diese Bedienungsanleitung sicher aufzubewahren.Die genaue Befolgung ihres Inhalts (Verwendung, Service, Wartung usw.) verlängert die Lebensdauer der Maschine erheblich und erhöht zudem ihren Wiederverkaufswert.Sollten Sie Ihre... -
Seite 28: Einpassen Des Rad-Kits
Wand lösen kann Sicherstellen, dass die Oberfläche angepasst werden. Verwenden Sie den die Vakuumpumpe das Ansaugen der Zuführungshebel. Vakuumplatte bewältigt. DS 250 • Verbinden Sie die Vakuumpumpe mit der Vakuum- Schnellkupplung an der Grundplatte. • Platzieren Sie die Grundplatte in der gewünschten Position. -
Seite 29: Befestigen Mit Gewindestange, Unterlegscheibe Und Mutter
Verriegeln Sie das Zuführungsgehäuse. DS 150 • Befestigen Sie die Bohrspindel am Bohrermotorträger. Verwenden Sie den Zuführungshebel. DS 250 Lösen Sie die Sicherungsschrauben zur Anpassung der • Passen Sie den Bohrermotor in die Schnellkupplung (A) Säulenneigung und stellen Sie den gewünschten Bohrwinkel ein. -
Seite 30: Wartung
WARTUNG Ständerwartung • Beginnen Sie mit der oberen Führungsrolle. Verwenden Sie einen flachen Schraubendreher, und drehen Sie diesen im Uhrzeigersinn, um die Rolle näher an die Säule zu bewegen. • Ziehen Sie die Schrauben an, um die Führungsrolle zu fixieren. WARNUNG! Kontrollen und/oder Wartungsarbeiten sind bei abgeschaltetem •... -
Seite 31: Technische Daten
Husqvarna Construction Products, SE-433 81 Göteborg, Schweden, Tel: +46-31-949000, versichert hiermit, dass die Ständer Husqvarna DS 150 und DS 250 mit einer Seriennummer ab dem Baujahr 2008 (die Jahreszahl ist auf dem Typenschild angegeben, gefolgt von einer Seriennummer) den Vorschriften folgender RICHTLINIEN DES RATES entspricht: - vom 22. -
Seite 32: Explication Des Symboles Symboles Sur La Machine
EXPLICATION DES SYMBOLES Symboles sur la machine: Symboles dans le manuel: AVERTISSEMENT! La machine utilisée de Les contrôles et/ou les entretiens manière imprudente ou inadéquate peut doivent être effectués avec le moteur à devenir un outil dangereux, pouvant causer l’arrêt et la prise électrique des blessures graves voire mortelles à... -
Seite 33: Sommaire
Mesures avant utilisation d'un nouveau support ..Équipement de protection personnelle ......Instructions générales de sécurité ....... PRÉSENTATION Supports DS 150 et DS 250 ........MONTAGE Réglage du train de roues ..........Sécuriser le bâti ............Montage du moteur de forage ........ -
Seite 34: Quels Sont Les Composants
QUELS SONT LES COMPOSANTS? Quels sont les composants du support? 1 Vis de calage 13 Plaque du socle avec fonction de vide intégrée 2 Pilier de forage 14 Couplage rapide pour pression de vide 3 Graduation de profondeur et d'inclinaison 15 Capot du dispositif à... -
Seite 35: Instructions De Sécurité
à utiliser votre machine en toute sécurité et de façon efficace. Faites régulièrement contrôler la machine par votre revendeur Husqvarna afin qu'il procède aux installations et réparations adéquates. Toutes les informations et toutes les données indiquées dans ce manuel d'utilisation étaient valables à... -
Seite 36: Instructions Générales De Sécurité
INSTRUCTIONS DE SÉCURITÉ Instructions générales de sécurité Utilisation et entretien • Ne jamais utiliser une machine qui n’est pas en parfait état de marche. Suivre dans ce manuel d’utilisation les AVERTISSEMENT! Lire toutes les consignes instructions de maintenance, de contrôle et d’entretien. et instructions de sécurité. -
Seite 37: Présentation
Husqvarna Construction Products travaille constamment à améliorer la construction de ses produits. Husqvarna se réserve donc le droit de procéder à des modifications de construction sans avis préalable et sans autres engagements. -
Seite 38: Montage
Utiliser le levier d'alimentation. Si la plaque de sous-pression est utilisée, vérifiez que la base n’est pas poreuse et ne DS 250 risque pas de se détacher du sol ou du mur. Vérifiez que la pompe à vide possède la capacité... -
Seite 39: Montage Du Moteur De Forage
L'indicateur d'angle peut être utilisé pour un réglage approximatif. Si une précision supérieure est nécessaire, il convient d’utiliser des méthodes de mesure alternatives. Forage dans le plafond DS 250 • Placer le moteur de forage sur le support rapide (A). AVERTISSEMENT! Utilisez un collecteur d’eau pour éviter l’infiltration de l’eau dans... -
Seite 40: Entretien Du Support
ENTRETIEN Entretien du support • Commencer avec le galet de guidage supérieur. Utiliser un tournevis plat et tourner dans le sens des aiguilles d'une montre pour le guider à proximité de la colonne. • Serrer le jeu de vis pour fixer le rouleau de guidage. •... -
Seite 41: Caractéristiques Techniques
Husqvarna Construction Products, SE-433 81 Göteborg, Suède, tél. : +46-31-949000, déclare sous sa seule responsabilité que le support de forage Husqvarna DS 150 et DS 250 à partir des numéros de série de l’année de fabrication 2008 et ultérieurement (l’année est indiquée en clair sur la plaque d’identification, suivie d’un numéro de série) sont conformes aux dispositions de la DIRECTIVE DU CONSEIL : - du 22 juin 1998 ”directive machines”... - Seite 42 ´®z+S06¶00¨ ´®z+S06¶00¨...
