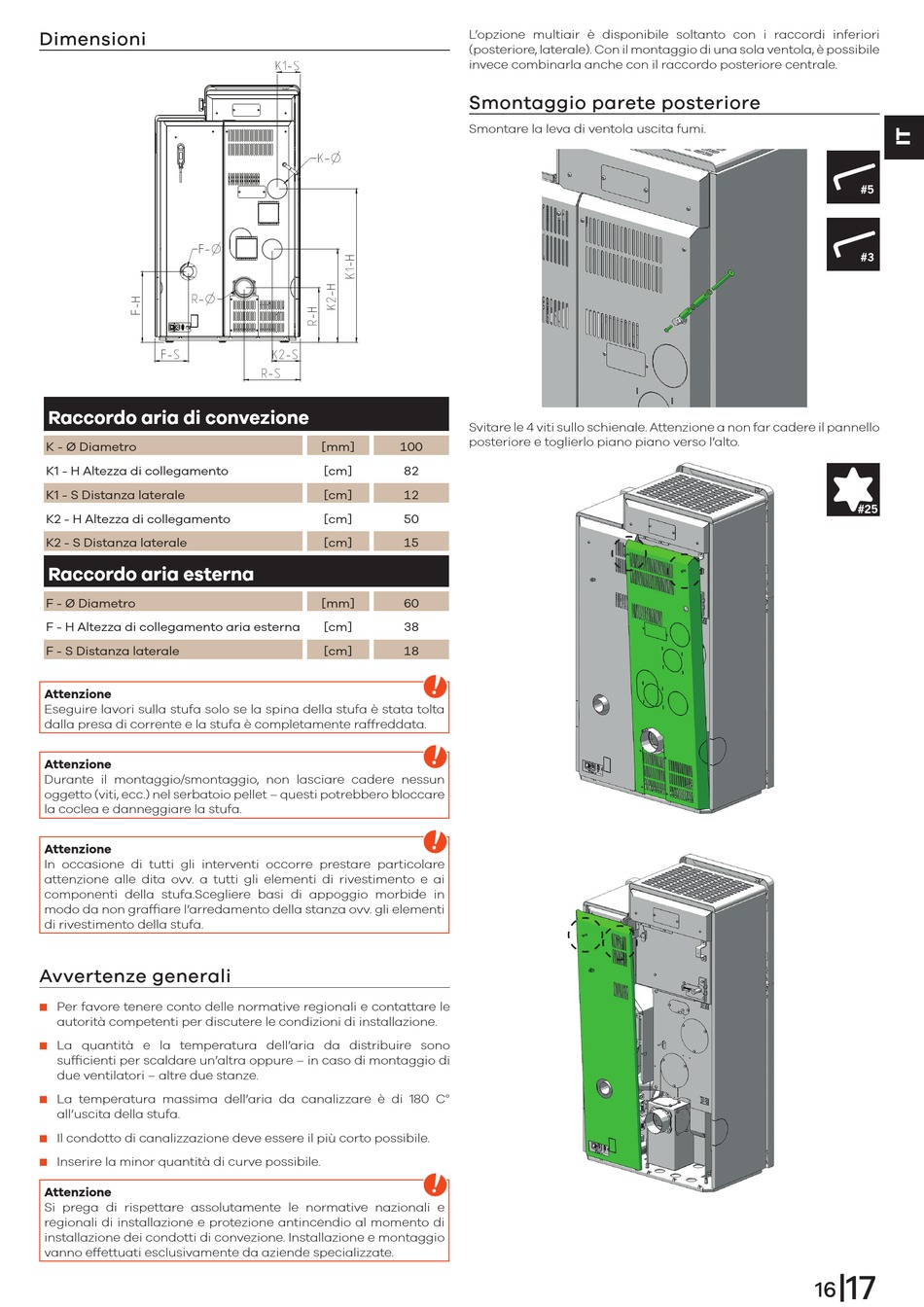

Dimensioni
Raccordo aria di convezione
K - Ø Diametro
K1 - H Altezza di collegamento
K1 - S Distanza laterale
K2 - H Altezza di collegamento
K2 - S Distanza laterale
Raccordo aria esterna
F - Ø Diametro
F - H Altezza di collegamento aria esterna
F - S Distanza laterale
Attenzione
Eseguire lavori sulla stufa solo se la spina della stufa è stata tolta
dalla presa di corrente e la stufa è completamente raffreddata.
Attenzione
Durante il montaggio/smontaggio, non lasciare cadere nessun
oggetto (viti, ecc.) nel serbatoio pellet – questi potrebbero bloccare
la coclea e danneggiare la stufa.
Attenzione
In occasione di tutti gli interventi occorre prestare particolare
attenzione alle dita ovv. a tutti gli elementi di rivestimento e ai
componenti della stufa.Scegliere basi di appoggio morbide in
modo da non graffiare l'arredamento della stanza ovv. gli elementi
di rivestimento della stufa.
Avvertenze generali
Per favore tenere conto delle normative regionali e contattare le
Q
autorità competenti per discutere le condizioni di installazione.
La quantità e la temperatura dell'aria da distribuire sono
Q
sufficienti per scaldare un'altra oppure – in caso di montaggio di
due ventilatori – altre due stanze.
La temperatura massima dell'aria da canalizzare è di 180 C°
Q
all'uscita della stufa.
Il condotto di canalizzazione deve essere il più corto possibile.
Q
Inserire la minor quantità di curve possibile.
Q
Attenzione
Si prega di rispettare assolutamente le normative nazionali e
regionali di installazione e protezione antincendio al momento di
installazione dei condotti di convezione. Installazione e montaggio
vanno effettuati esclusivamente da aziende specializzate.
L'opzione multiair è disponibile soltanto con i raccordi inferiori
(posteriore, laterale). Con il montaggio di una sola ventola, è possibile
invece combinarla anche con il raccordo posteriore centrale.
Smontaggio parete posteriore
Smontare la leva di ventola uscita fumi.
Svitare le 4 viti sullo schienale. Attenzione a non far cadere il pannello
posteriore e toglierlo piano piano verso l'alto.
[mm]
100
[cm]
82
[cm]
12
[cm]
50
[cm]
15
[mm]
60
[cm]
38
[cm]
18
#5
#3
#25
|17
16
