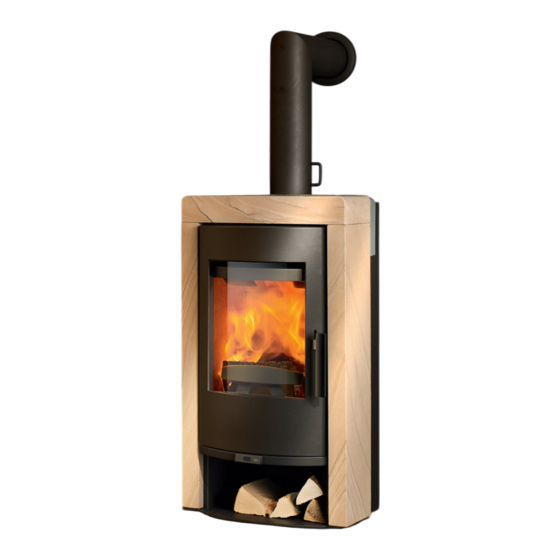

FOX II
FOX II
RIKATRONIC3
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für RIKA FOX II

  • Seite 1 FOX II FOX II RIKATRONIC3 Bedienungsanleitung...
  • Seite 2: Inhaltsverzeichnis

    Betätigung des Rüttelrostes ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������17 Regelung der Luftzufuhr �������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������17 Richtiges Anheizen ���������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������17 8. BEDIENUNG - RIKATRONIC3 Betätigung des Rüttelrostes ��������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 18 RIKA-Ökoanzünder �������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 18 Heizanleitung ���������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 18 Richtiges Anheizen �������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 18 Nachlegen ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 19 ECO-Betrieb ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������ 19 Vollständiges Schließen der Luftklappen ������������������������������������������������������������������������������������������������������������������������������������������������������� 19 Stromausfall �������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������...
  • Seite 3: Zeichenerklärung

    9. REINIGUNG UND WARTUNG Grundsätzliche Hinweise �����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������22 Aschelade entleeren ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������22 Türkontakt kontrollieren �������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������22 Reinigung Flammtemperaturfühler ���������������������������������������������������������������������������������������������������������������������������������������������������������������������22 Türglas reinigen ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������22 Reinigen lackierter Flächen�����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������22 Konvektionsluftöffnungen���������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������22 Verbrennungsluft - Ansaugstutzen ����������������������������������������������������������������������������������������������������������������������������������������������������������������������22 Reinigen der Rauchgaswege �������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������22 Türdichtung inspizieren ��������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������22 10. MONTAGE/DEMONTAGE STEIN UND OPTIONEN Umrüsten auf Rauchrohranschluss hinten �������������������������������������������������������������������������������������������������������������������������������������������������� 23 Demontage Stein �����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������...
  • Seite 4: Technische Dokumentation - Ökodesign

    Hersteller: Kontakt: Andreas Bloderer Anschrift: Müllerviertel 20 4563 Micheldorf Austria Angaben zum Gerät Modellkennung: FOX II / FOX II RIKATRONIC3 Gleichwertige Modelle: Technische Universität Wien, Getreidemarkt 9/166, 1060 Prüflabor: Wien, Austria Prüflabor Nr.: 1746 Prüfbericht Nr.: PL-11119-P Angewendete harmonisierte Normen:...
  • Seite 5 (**) Nur bei Anwendung der Korrekturfaktoren F(2) oder F(3) erforderlich� Unterzeichnet für den Hersteller und im Namen des Herstellers von: Andreas Bloderer / Produktmanagement Micheldorf, 16.12.2021 Technische und optische Änderungen, sowie Satz- und Druckfehler vorbehalten © 2021 | RIKA Innovative Ofentechnik GmbH...
  • Seite 6 Kontakt: Andreas Bloderer Anschrift: Müllerviertel 20 4563 Micheldorf Austria Angaben zum Gerät Modellkennung: FOX II 6 kW / FOX II RIKATRONIC3 6 kW Gleichwertige Modelle: Technische Universität Wien, Getreidemarkt 9/166, 1060 Prüflabor: Wien, Austria Prüflabor Nr.: 1746 Prüfbericht Nr.: PL-18054-P...
  • Seite 7 (**) Nur bei Anwendung der Korrekturfaktoren F(2) oder F(3) erforderlich� Unterzeichnet für den Hersteller und im Namen des Herstellers von: Andreas Bloderer / Produktmanagement Micheldorf, 16.12.2021 Technische und optische Änderungen, sowie Satz- und Druckfehler vorbehalten © 2021 | RIKA Innovative Ofentechnik GmbH...
  • Seite 8: Technische Daten

    3. TECHNISCHE DATEN Ersatzteilübersicht Explosionsdarstellung...
  • Seite 11: Ersatzteilübersicht Artikelnummern

    Ersatzteilübersicht Artikelnummern Nr. Art.Nr. Bezeichnung Nr. Art.Nr. Bezeichnung Nr. Art.Nr. Bezeichnung Z34384 Abdeckung Regler metallic Z34374 Reglergriff 96 *3 Z36036 Passschraube Z34385 Abdeckung Regler schwarz Z34343 Reglerknopf Dichtschnurset Kaminöfen E13858 Ø 12 (3 m inkl. Silikon) Z34386 Abdeckung Regler kupfer Z34370 Rückwand metallic 98 *3 Z36035...
  • Seite 12: Abmessungen, Gewicht Und Anschluss

    Abmessungen, Gewicht und Anschluss Technische Daten Daten für Schornsteinfeger 8 kW 6 kW Nennwärmeleistung [kW] Teilwärmeleistung [kW] Raumheizvermögen abhängig 90 - 210 70 - 160 von der Hausisolierung Brennstoffverbrauch [kg/h] ~2,2 ~1,8 Netzanschluss [V]/[Hz] 230/50* 230/50* durchschnittliche elektrische Leistungsaufnahme Sicherung 1,6* 1,6* Wirkungsgrad...
  • Seite 13: Wichtige Informationen

    Bestimmungen und Gesetze, sowie die örtlich gültigen bzw� Reinigen der lackierten Flächen während der Aushärtephase ist Vorschriften und Regeln� zu vermeiden� Das Aushärten des Lackes ist nach dem Betrieb mit großer Leistung beendet� RIKA Öfen dürfen Wohnräumen normaler Luftfeuchtigkeit (trockene Räume nach VDE 0100 Teil 200) aufgestellt werden�...
  • Seite 14: Vor Dem Aufstellen

    Kaminöfen der Bauart 1 (BA 1) Vor dem Aufstellen Diese dürfen nur mit geschlossener Feuerraumtür betrieben Bodentragfähigkeit werden� Überzeugen Sie sich vor dem Aufstellen, ob die Tragfähigkeit der Für Mehrfachbelegung geeignet (beachten Unterkonstruktion dem Gewicht des Ofens standhält� unterschiedlichen Länderbestimmungen)� Hinweis Die Feuerraumtür darf nur zur Brennstoffaufnahme geöffnet Veränderungen an der Feuerstätte dürfen nicht vorgenommen...
  • Seite 15: Kleine Brennstoffkunde: Scheitholz

    5. KLEINE BRENNSTOFFKUNDE: SCHEITHOLZ Geeignete Brennstoffe und Leistungsregelung Brennstoffmengen Die Leistungsregelung Ihres Kaminofens erfolgt händisch oder über die elektronische Steuerung Rikatronic� Beachten Sie jedoch bitte Grundsätzlich ist Ihr Kaminofen zur Verfeuerung von trockenem auch, dass die Leistung Ihres Kaminofens vom Schornsteinzug und Scheitholz geeignet�...
  • Seite 16: Installation Des Ofens

    Leitung die Verbrennungsluft von außen zugeführt Zum fachgerechten Anschließen empfehlen wir original Rauchrohre werden� Lt� EnEV sollte die Verbrennungsluftleitung absperrbar aus dem RIKA Rauchrohrsortiment� sein� Die Stellung auf/zu muss eindeutig erkennbar sein� Anschluss an den Schornstein (Kamin) Schließen Sie an den Ansaugstutzen ein Rohr mit Ø 125 mm für Scheitholz- u�...
  • Seite 17: Manuelle Bedienung

    Mittelstellung kreuzweise auf und platzieren Sie je nach Bedarf 2-4 Rippen 100% Sekundärluft RIKA-Ökoanzünder auf dem Spanholz (zur Not kann anstelle des 0% Primärluft Anzünders auch etwas unbeschichtetes Papier auf dem Spanholz platziert werden)� Bei Geräten mit Rikatronic3 legen Sie den Anzünder auf die linke Seite�...
  • Seite 18: Bedienung - Rikatronic3

    RIKA-Ökoanzünder auf dem Spanholz� Es kann auch anstelle des Anzünders etwas unbeschichtetes Papier unter dem Spanholz platziert werden� Tipp Die Anzünder können Sie unter der Nummer E15834 bei Ihrem RIKA Ofenfachhändler beziehen� Heizanleitung Vorbereitung Stecken Sie den Netzstecker ein und betätigen Sie den Hauptschalter an der Ofenrückseite�...
  • Seite 19: Nachlegen

    Nachlegen Stromausfall Füllmenge beim Nachlegen, je nach Bedarf 2 Scheite in Summe max� Bei einem Stromausfall bleibt die Luftregelklappe unverändert, 2,5kg bis das Feuer erlischt (keine Anzeige)� Ist nach einem kurzfristigen Stromausfall wieder Netzspannung vorhanden, leuchtet die Anzeige – blinkende Phase variiert je nach Umgebungseinflüssen wie beim Start 10 sec lang grün und wechselt dann aufgrund der...
  • Seite 20: Zustandsanzeigen

    Zustandsanzeigen Durchzuführende LED Anzeige Bedeutung Maßnahmen Der Ofen wurde soeben eingeschaltet und Ofen nicht anheizen, die Luftklappen beginnen ihre Referenzfahrt� Anzeigeleuchte aufhört zu blinken� Nach einem kurzen Stromausfall startet die Regelung erneut eine Referenzfahrt� Die Anzeigeleuchte blinkt unregelmäßig ROT Der Brennraum ist kalt und der Ofen befindet Der Ofen ist bereit zum Anheizen�...
  • Seite 21: Warnungen Und Fehlermeldungen

    Überprüfen Sie ob der Temperaturfühler aus. stark verschmutzt oder verrußt ist und reinigen Sie ihn gegebenenfalls vorsichtig (siehe Reinigung und Wartung). Wenden Sie sich an den RIKA Die Anzeigeleuchte blinkt Kundendienst. Der Temperaturfühler ist defekt. 1x ROT und 1x GELB...
  • Seite 22: Reinigung Und Wartung

    9. REINIGUNG UND WARTUNG Grundsätzliche Hinweise Türglas reinigen Das Glas der Feuerraumtüre reinigen Sie am besten mit einem Hinweis feuchten Lappen� Hartnäckiger Schmutz löst sich mit einem Achten darauf, dass Reinigungstätigkeiten speziellen Reinigungsmittel (ohne ätzende Säuren u� Lösungsmittel (Staubsaugen) rund um den Ofen während des Heizbetriebes - Gefahr für die Glasoberfläche), das bei Ihrem Ofenfachhändler nicht in die Verbrennungsluftleitung hineinsaugen�...
  • Seite 23: Montage/Demontage Stein Und Optionen

    10. MONTAGE/DEMONTAGE STEIN UND OPTIONEN Hinweis Manipulationen am Gerät nur dann vornehmen, wenn der Netzstecker des Ofens (RIKATRONIC3) aus der Steckdose gezogen und der Ofen vollständig abgekühlt ist� Hinweis Bei allen Umbautätigkeiten sollten Sie besonders auf ihre Finger bzw� alle Verkleidungsteile und Ofenanbauteile achten� Wählen Sie weiche Unterlagen, damit Sie Ihre Wohnraumeinrichtung und die Ofenverkleidungsteile nicht zerkratzen�...
  • Seite 24: Problemfälle - Mögliche Lösungen

    11. PROBLEMFÄLLE – MÖGLICHE LÖSUNGEN Problemfall 1 Problemfall 2 Feuer brennt mit schwacher, orangefarbener Flamme, das Fenster Ofen riecht stark und gibt Rauch in den Raum ab verrußt Ursache(n) Ursache(n) Einbrennphase (Inbetriebnahme) Schlechter Kaminzug Ofen ist verstaubt und/oder verschmutzt Feuchtes Holz Mögliche Lösungen Unsachgemäßes Anheizen Einbrennphase abwarten und ausreichend lüften...
  • Seite 25: Garantiebedingungen

    Importeurs im jeweiligen Land. Im Zweifelsfall sowie bei fehlenden oder fehlerhaften Übersetzungen gilt immer die deutsche Fassung als allein Gültige. Im Sinne einer rechtzeitigen Schadensbegrenzung ist der Garantieanspruch seitens des Anspruchnehmers beim RIKA Fach- bzw. Vertragshändler schriftlich geltend zu machen.
  • Seite 26: Angaben Zur Entsorgung

    14. ANGABEN ZUR ENTSORGUNG Die Firma RIKA Innovative Ofentechnik GmbH hat sich zum Ziel Auszug aus dem Abfallschlüssel der gesetzt, dass ihre Produkte über den gesamten Produktlebenszyklus Verordnung über das Europäische umweltfreundlich sind� fühlen auch über Produktlebensende hinaus diesem Ziel verpflichtet�...
  • Seite 28 RIKA Innovative Ofentechnik GmbH Müllerviertel 20 4563 Micheldorf / AUSTRIA Technische und optische Änderungen, sowie Tel.: +43 (0)7582/686 - 41, Fax: -43 Satz- und Druckfehler vorbehalten verkauf@rika.at www.rika.at © 2021 | RIKA Innovative Ofentechnik GmbH...
