CAME FL-180 Kurzanleitung


FA00627M4B

Deutsch
DE DE
ES ES Español
NL NL Nederlands
Portugues
PT PT
www.came.com
FA00627M4B - ver. 1 - 01/2017




DEUTSCH
Beschreibung
Kettenantriebsstange für Öffnungswinkel bis 180° und max. 2 m
Torflügelweite.
Verwendungsbeschränkungen
Torflügelweite (m) 1,5
Torflügelgewicht (kg) 600
 Bei mehr als 1,50 m weiten Torflügeln empfehlen wir, ein Elektroschloss zu
montieren.
Technische Daten
Auflaufzeit bis 180°: 30 Sek.
Beschreibung der Bestandteile

Ritzel

Antriebsstange mit Zahnrad

Kette

Gewindestift
 2
UNI 5739 M8 x 20 Schrauben
 Verbindungsstück

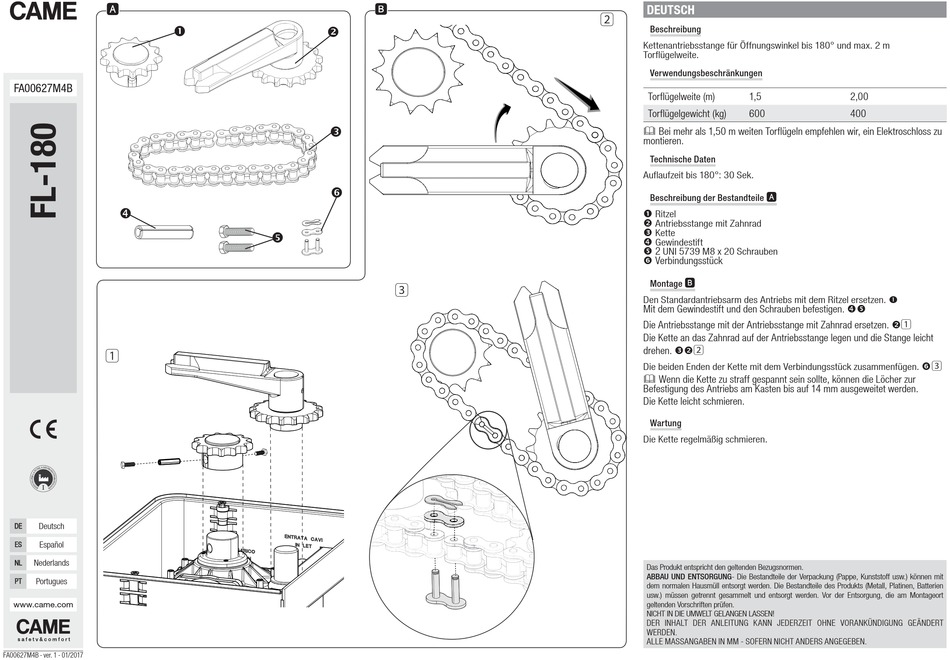

Montage
Den Standardantriebsarm des Antriebs mit dem Ritzel ersetzen. 
Mit dem Gewindestift und den Schrauben befestigen. 
Die Antriebsstange mit der Antriebsstange mit Zahnrad ersetzen. 
Die Kette an das Zahnrad auf der Antriebsstange legen und die Stange leicht
drehen. 
Die beiden Enden der Kette mit dem Verbindungsstück zusammenfügen.
 Wenn die Kette zu straff gespannt sein sollte, können die Löcher zur
Befestigung des Antriebs am Kasten bis auf 14 mm ausgeweitet werden.
Die Kette leicht schmieren.
Wartung
Die Kette regelmäßig schmieren.
Das Produkt entspricht den geltenden Bezugsnormen.
ABBAU UND ENTSORGUNG- Die Bestandteile der Verpackung (Pappe, Kunststoff usw.) können mit
dem normalen Hausmüll entsorgt werden. Die Bestandteile des Produkts (Metall, Platinen, Batterien
usw.) müssen getrennt gesammelt und entsorgt werden. Vor der Entsorgung, die am Montageort
geltenden Vorschriften prüfen.
NICHT IN DIE UMWELT GELANGEN LASSEN!
DER INHALT DER ANLEITUNG KANN JEDERZEIT OHNE VORANKÜNDIGUNG GEÄNDERT
WERDEN.
ALLE MASSANGABEN IN MM - SOFERN NICHT ANDERS ANGEGEBEN.
