BECKER VAU 1.1/1-AC
VAU 1.1/1-AC → Erste Schritte
2
INSTALLATION
2.1

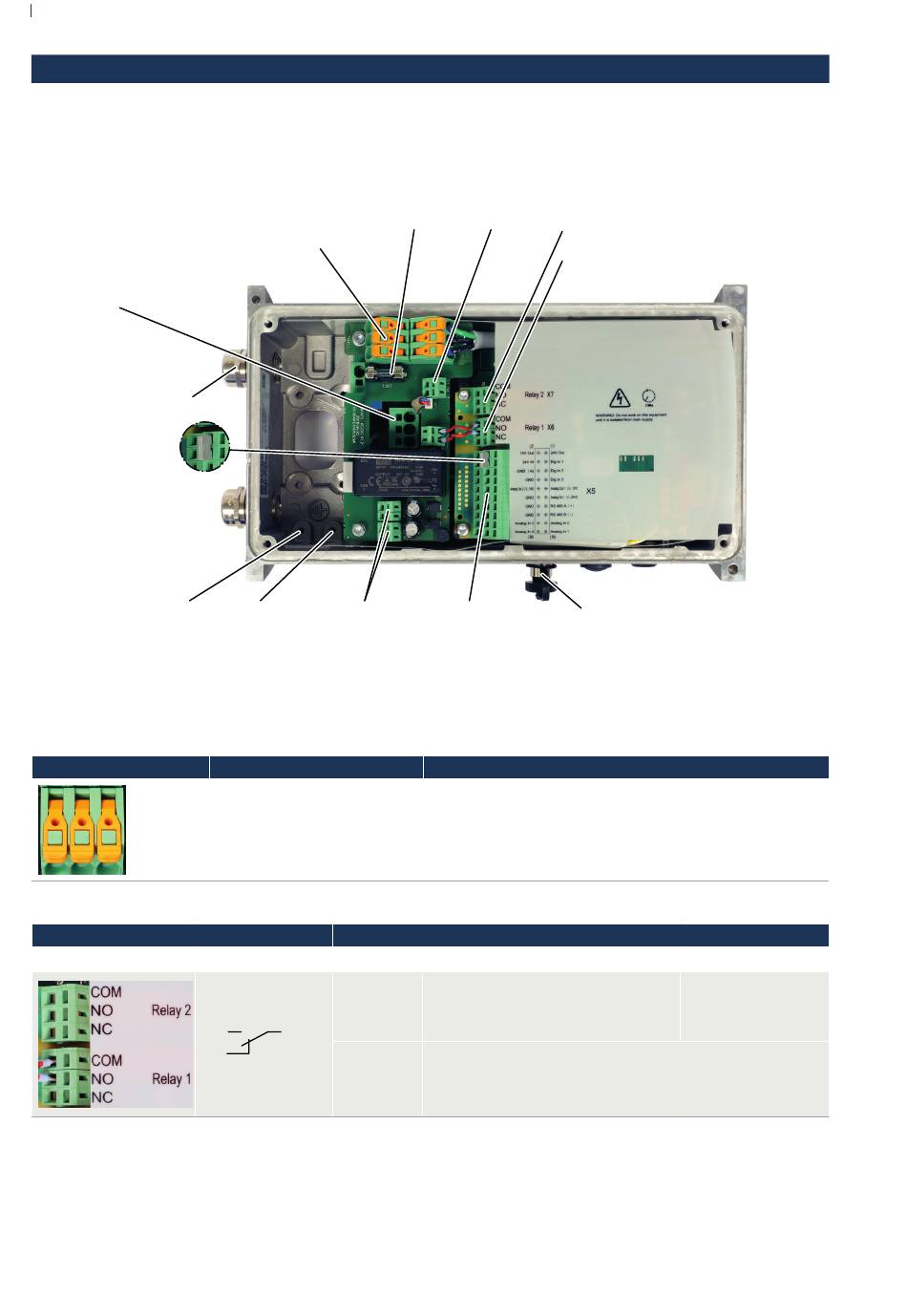

ANSCHLUSSRAUM
Nach Öffnung des Klemmenkastendeckels befinden sich im Anschlussraum sämtliche Anschlussklemmen des Frequenzumrichters.
Motoranschluss
U, V, W,
EMV -
Kabelverschraubung
Freigabebrücke
24V Out & Dig In 1
PE Deckel
2.1.1 ANSCHLUSS NETZLEITUNG
Leiterquerschnitt der Netzzuleitung (flexibel): 0,25 -4 mm
Abisolierlänge: 12 mm
2.1.2 RELAIS
Funktion
Die Relais können mit verschiedenen Funktionen parametriert werden.
Anschluss
Netzleitung
PE, N, L
PE Motor
Lüfteranschlüsse
Anschlussklemme
PE, N, L
Beschreibung
Relais 2
SSM
NO
COM
NC
Relais 1
Sicherung
PTC/Bimetall
Lüfter
Steuerklemmen
(Aderendhülse mit Kunststoffkragen)
2
Anschluss
Netzzuleitung Leiter PE, N, L
Sammelstörmeldung (Standard),
Störungsfreier Betrieb:
Störung:
Reserviert für Ansteuerung Lüfter
Relais
Rel.2: Sammelstörmeldung
(standard)
Rel.1: Ansteuerung Lüfter
(standard)
RS485-Schnittstelle
Anschlussbuchse für:
- PC (KombiTool)
- Handbedieneinheit (MMI)
COM - NC
COM - NO
