BECKER VAU 1.1/1-AC
GEFAHR
Lebensgefahr durch Stromschlag!
Tod oder schwere Verletzungen!
Frequenzumrichter spannungsfrei schalten und gegen Wiedereinschalten sichern.
Folgende Klemmen können auch bei Motorstillstand gefährliche Spannungen führen:
• Netzanschlussklemmen 1X1: PE, N, L
• Motoranschlussklemmen X2: U, V, W
• Anschlussklemmen X6, X7: Relaiskontakte Relais 1 und 2
• PTC/Bimetall-Anschlussklemmen 1X6: T1/ T2
i
WICHTIGE INFORMATION
• Bei Arbeiten an unter Spannung stehenden Frequenzumrichtern sind die geltenden nationalen Unfallverhütungsvorschriften
(z.B. VBG 4) zu beachten.
• Die örtlichen Vorschriften zur Errichtung von elektrischen Anlagen sowie Unfallverhütungs-Vorschriften sind
einzuhalten.
• Die elektrische Installation ist nach den einschlägigen Vorschriften durchzuführen (z.B. Leitungsquerschnitte,
Absicherungen, Schutzleiteranbindung).
• Ist beim Einsatz des Frequenzumrichters Personen- und Brandschutz gefordert, sind hierzu allstromsensitive FI-
Schutzschalter (RCD Typ B) zu verwenden (gem. DIN VDE 0160 und EN 50178). Diese bieten zuverlässigen Schutz bei
den im FU-Betrieb auftretenden hochfrequenten Wechselströmen, glatten und pulsierenden Gleichfehlerströmen.
Herkömmliche Fehlerstromschutzschalter vom Typ A sind nicht zugelassen.
• Verwenden Sie nur fest verdrahtete Netzanschlüsse.
• Erden Sie den Frequenzumrichter gemäß DIN EN 61140; VDE 0140-1.
• Beim VAU können Berührungsströme > 3.5 mA auftreten. In diesem Fall muss gemäß DIN EN 61800-5-1
ein zusätzlicher Schutzerdungsleiter mit demselben Querschnitt wie der ursprüngliche Schutzerdungsleiter
angebracht werden. Ob das betroffene Gerät zusätzlich geerdet werden muss entnehmen Sie bitte der

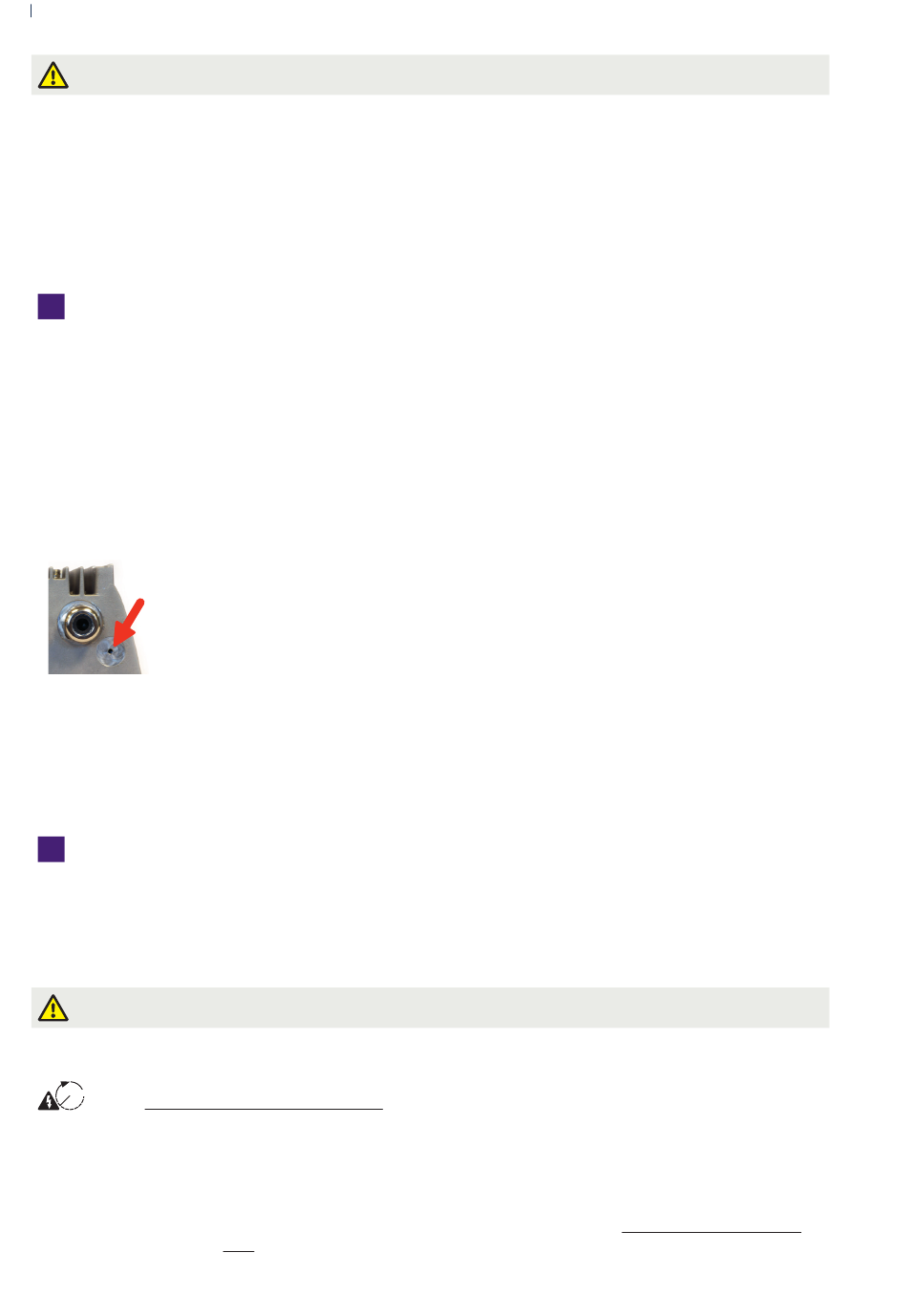

jeweiligen Geräteanleitung. Die Möglichkeit zum Anschluss eines zweiten Schutzerdungsleiters befindet
sich an der Außenseite des Gerätes unterhalb der Zuführung der Steuerleitung. Im Lieferumfang befindet
sich eine zum Anschluss geeignete M4x10 Schraube (Drehmoment 2,0 Nm).
• Bei Verwendung unterschiedlicher Spannungsebenen (z. B. +24V/ 230 V) müssen Leitungskreuzungen stets vermieden
werden! Darüber hinaus hat der Anwender dafür Sorge zu tragen, dass die gültigen Vorschriften eingehalten werden (z.
B. doppelte oder verstärkte Isolierung gemäß DIN EN 61800-5-1)!
• Auf den Leiterplatten befinden sich hochempfindliche MOS- Halbleiterbauelemente, die gegen statische Elektrizität
besonders empfindlich sind. Vermeiden Sie daher bitte das Berühren von Leiterbahnen oder Bauteilen mit den Händen
oder mit metallischen Gegenständen. Lediglich die Schrauben der Klemmleisten dürfen beim Anschließen der Leitungen
mit isolierten Schraubendrehern berührt werden.
i
• In einer Wohnumgebung kann dieses Produkt hochfrequente Störungen verursachen, die Entstörmaßnahmen
erforderlich machen können!
• Hinweise für die EMV- gerechte Installation, wie Schirmung, Erdung und Verlegung der Leitungen, befinden sich in
der Dokumentation der Frequenzumrichter. Diese Hinweise sind auch bei CE- gekennzeichneten Frequenzumrichtern
stets zu beachten. Die Einhaltung der durch die EMV- Gesetzgebung geforderten Grenzwerte liegt in der Verantwortung
des Herstellers der Anlage oder Maschine.
1.4
HINWEISE ZUM BETRIEB
GEFAHR
Lebensgefahr durch Stromschlag!
Tod oder schwere Verletzungen!
Das Gerät führt unter Umständen auch nach dem netzseitigen Abschalten, bedingt durch aufgeladene Kondensatoren,
2 mim
noch bis zu 2 Minuten gefährliche Spannung.
Das Berühren offener oder freier Klemmen, Leitungen und Geräteteilen kann zu schweren Verletzungen oder zum
Tode führen!
Das Öffnen des Gerätes oder das Abnehmen der Abdeckungen bzw. des Bedienteils ist daher erst 2 Minuten, nachdem
das Gerät spannungsfrei geschaltet wurde, zulässig.
Auch bei Motorstillstand (z.B. durch Elektroniksperre, blockierten Antrieb oder Ausgangsklemmen- Kurzschluss) können
die Netzanschlussklemmen, Motorklemmen und Klemmen für den Bremswiderstand gefährliche Spannung führen. Ein
Motorstillstand ist nicht gleichbedeutend mit einer galvanischen Trennung vom Netz.
