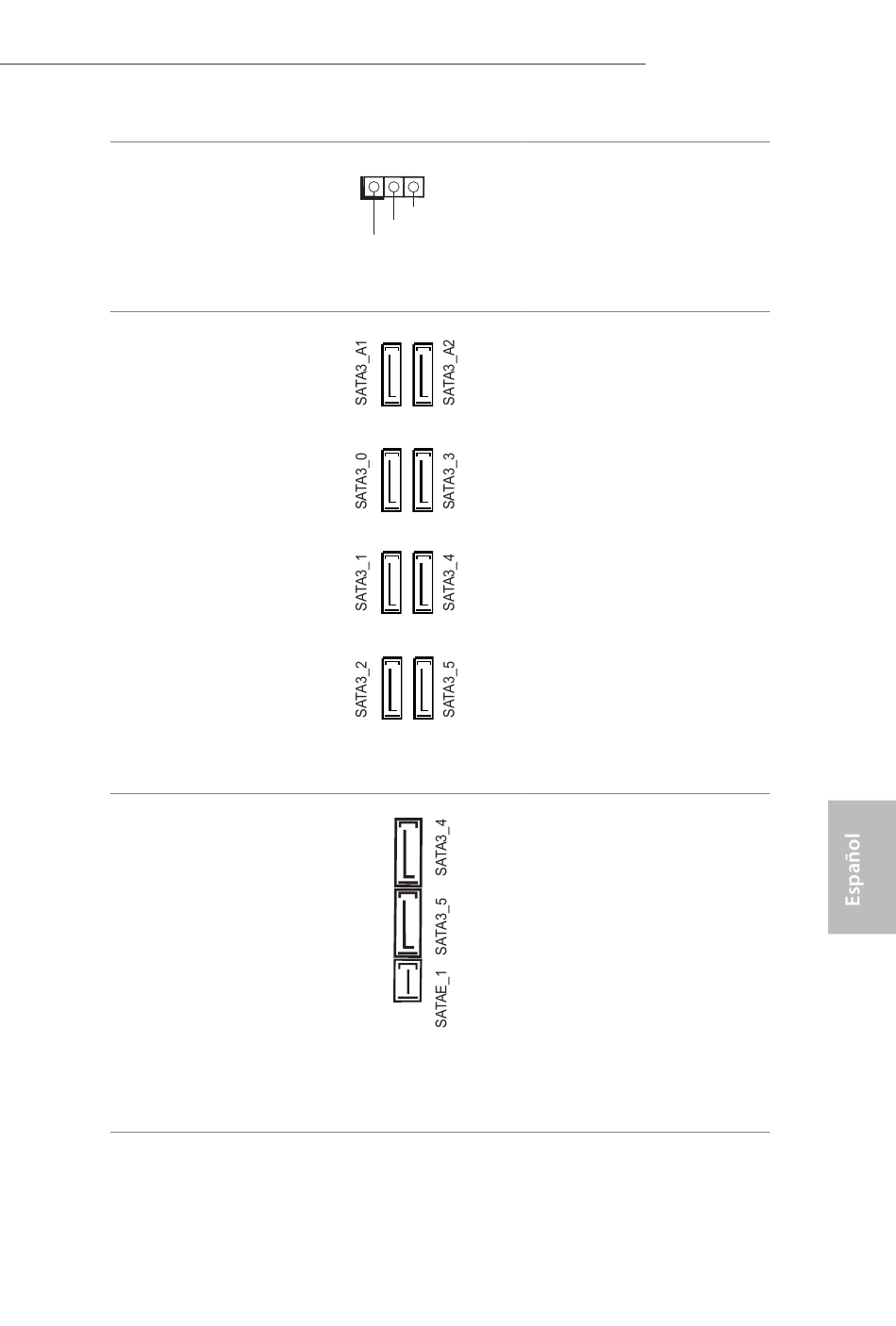

Cabezal de indicador LED
de alimentación
(PLED1 de 3 pines)
(consulte la pág.1, N.º 26)
Conectores Serie ATA3
(SATA3_0)
(consulte la pág.1, N.º 12)
(SATA3_1)
(consulte la pág.1, N.º 14)
(SATA3_2)
(consulte la pág.1, N.º 16)
(SATA3_3)
(consulte la pág.1, N.º 13)
(SATA3_4)
(consulte la pág.1, N.º 15)
(SATA3_5)
(consulte la pág.1, N.º 17)
(SATA3_A1)
(consulte la pág.1, N.º 10)
(SATA3_A2)
(consulte la pág.1, N.º 11)
Conector express serie
SATA
(SATAE_1)
(consulte la pág.1, N.º 18)
1
PLED-
PLED+
PLED+
Z97 OC Formula
Conecte el indicador LED
de alimentación del chasis
a este cabezal para indicar
el estado de alimentación
del sistema.
Estos ocho conectores
SATA3 son compatibles
con cables de datos SATA
para dispositivos de
almacenamiento interno
con una velocidad de
transferencia de datos de
hasta 6,0 Gb/s. SATA3_4,
SATA3_5 se comparten
con el conector express
SATA.
Para reducir el tiempo
de arranque, utilice
puertos SATA Z97 de
Intel® (SATA3_0) con sus
dispositivos de arranque.
Contacte o a este
conector dispositivos de
almacenamiento SATA o
PCIe. El conector express
SATA se comparte con
SATA3_4, SATA3_5 y el
zócalo M.2.
*La interfaz SATA Express
es una combinación de
SATAE_1, SATA3_4 y
SATA3_5.
