1.4 板載排針及接頭
板載排針及接頭都不是跳線。 請勿將跳線帽套在這些排針及接頭上。 將跳線帽套在
排針及接頭上，將造成主機板永久性的受損。

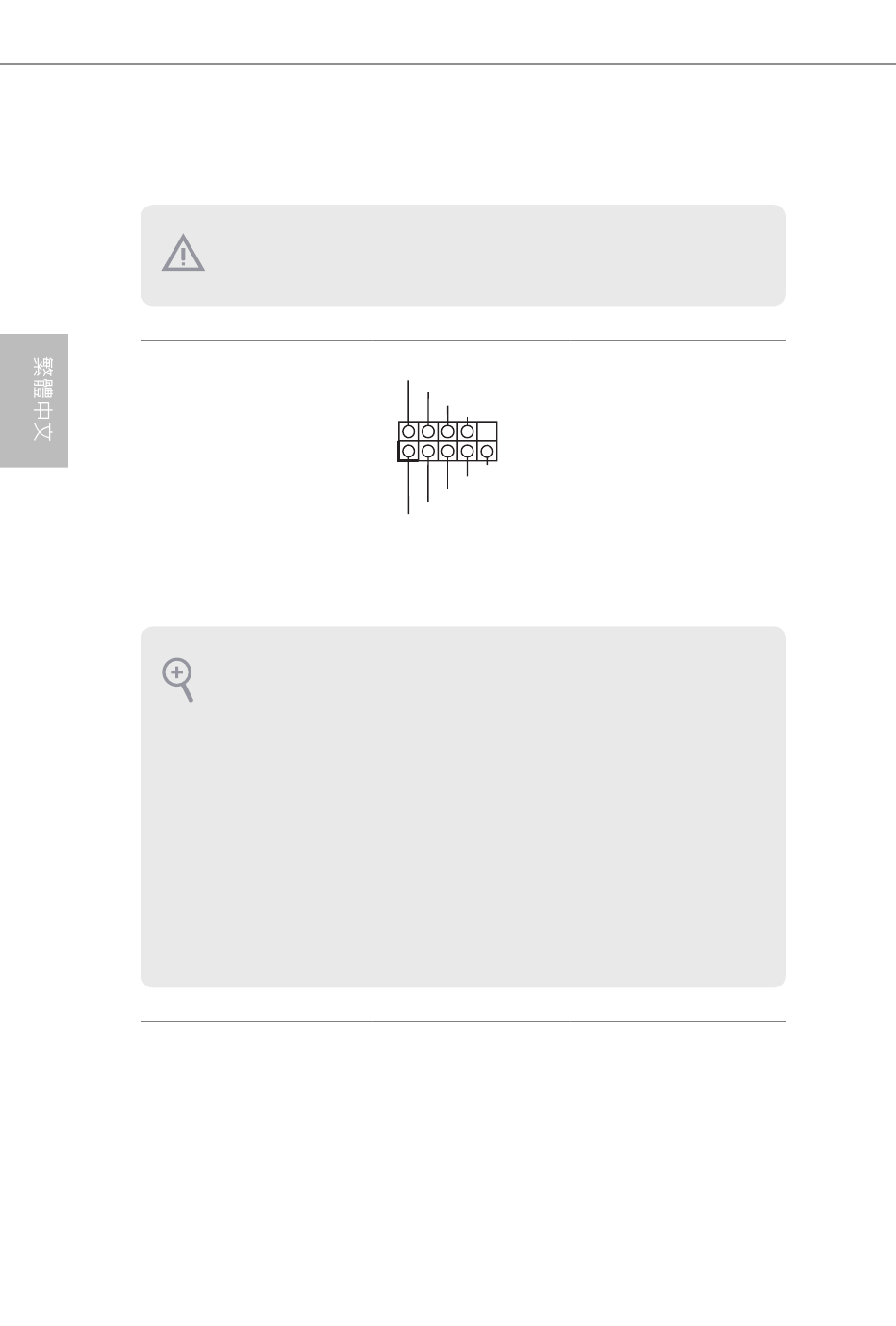

系統面板排針
(9-pin PANEL1)
（請參閱第 1 頁， 編號 21）
PWRBTN ( 電源開關 )：
連接至機殼前面板上的電源開關。 您可設定使用電源開關關閉系統電源的方式。
RESET ( 重設開關 )：
連接至機殼前面板上的重設開關。 若電腦凍結且無法執行正常重新啟動，按下重設
開關即可重新啟動電腦。
PLED ( 系統電源 LED)：
連接至機殼前面板上的電源狀態指示燈。 系統正在運作時，此 LED 會亮起。 系統進
入 S1/S3 睡眠狀態時，LED 會持續閃爍。 系統進入 S4 睡眠狀態或關機 (S5) 時，LED
會熄滅。
HDLED ( 硬碟活動 LED)：
連接至機殼前面板上的硬碟活動 LED。 硬碟正在讀取或寫入資料時，LED 會亮起。
各機殼的前面板設計各有不同。 前面板模組主要是由電源開關、重設開關、電源
LED、硬碟活動 LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，請
確定佈線及針腳指派皆正確相符。
214
PLED+
PLED-
PWRBTN#
GND
1
GND
RESET#
GND
HDLED-
HDLED+
請依照以下的針腳
排列將機殼上的電
源開關、重設開關
及系統狀態指示燈
連接至此排針。 在
連接纜線之前請注
意正負針腳。
