ASROCK Z97 OC Formula Handbuch Seite 171

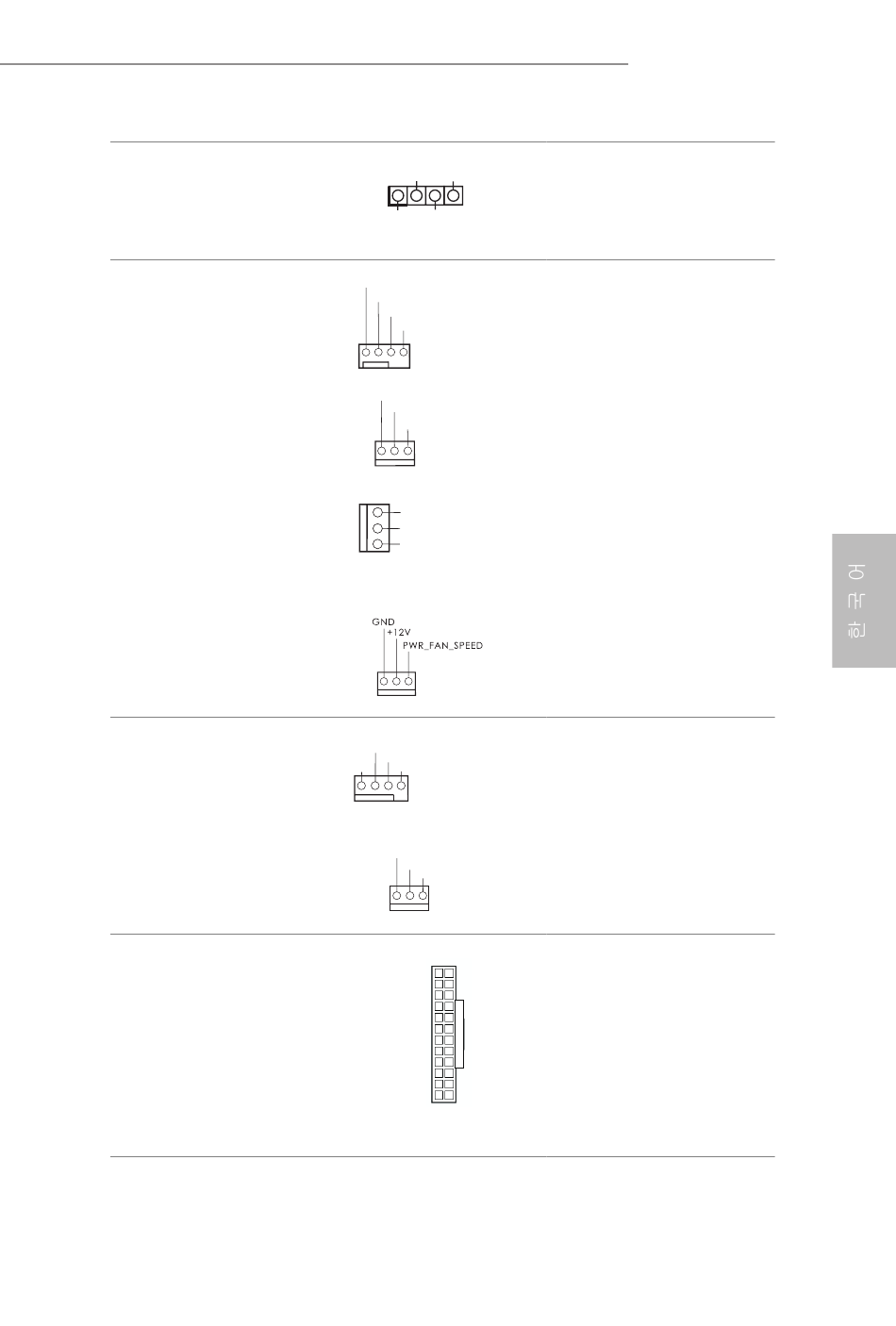

섀시 스피커 헤더
(4 핀 SPEAKER1)
(1 페이지 , 22 번 항목 참조 )
섀시 및 전원 팬 커넥터
(4 핀 CHA_FAN1)
(1 페이지 , 37 번 항목 참조 )
(3 핀 CHA_FAN2)
(1 페이지 , 32 번 항목 참조 )
(3 핀 CHA_FAN3)
(1 페이지 , 43 번 항목 참조 )
(3- 핀 CHA_FAN4)
(1 페이지 , 44 번 항목 참조 )
(3 핀 PWR_FAN1)
(1 페이지 , 36 번 항목 참조 )
CPU 팬 커넥터
(4 핀 CPU_FAN1)
(1 페이지 , 3 번 항목 참조 )
(3 핀 CPU_FAN2)
(1 페이지 , 4 번 항목 참조 )
ATX 전원 커넥터
(24 핀 ATXPWR1)
(1 페이지 , 8 번 항목 참조 )
DUMMY SPEAKER
1
+5V DUMMY
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE
CHA_FAN_SPEED
GND
FAN_VOLTAGE
CHA_FAN_SPEED
+12V
CPU_FAN_SPEED
GND
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
12 24
1
13
Z97 OC Formula
섀시 스피커를 이 헤
더에 연결하십시오 .
팬 케이블을 팬 커넥
터에 연결하고 검은색
와이어를 접지핀에 연
결하십시오 .
이 마더보드에는 4 핀
CPU 팬 ( 저소음 팬 )
커넥터가 탑재되어 있
습니다 . 3 핀 CPU 팬
을 연결하려는 경우 핀
1-3 에 연결하십시오 .
이 마더보드에는 24 핀
ATX 전원 커넥터가 탑
재되어 있습니다 . 20
핀 ATX 전원공급장치
를 사용하려면 핀 1 과
핀 13 을 따라 연결하
십시오 .
169
