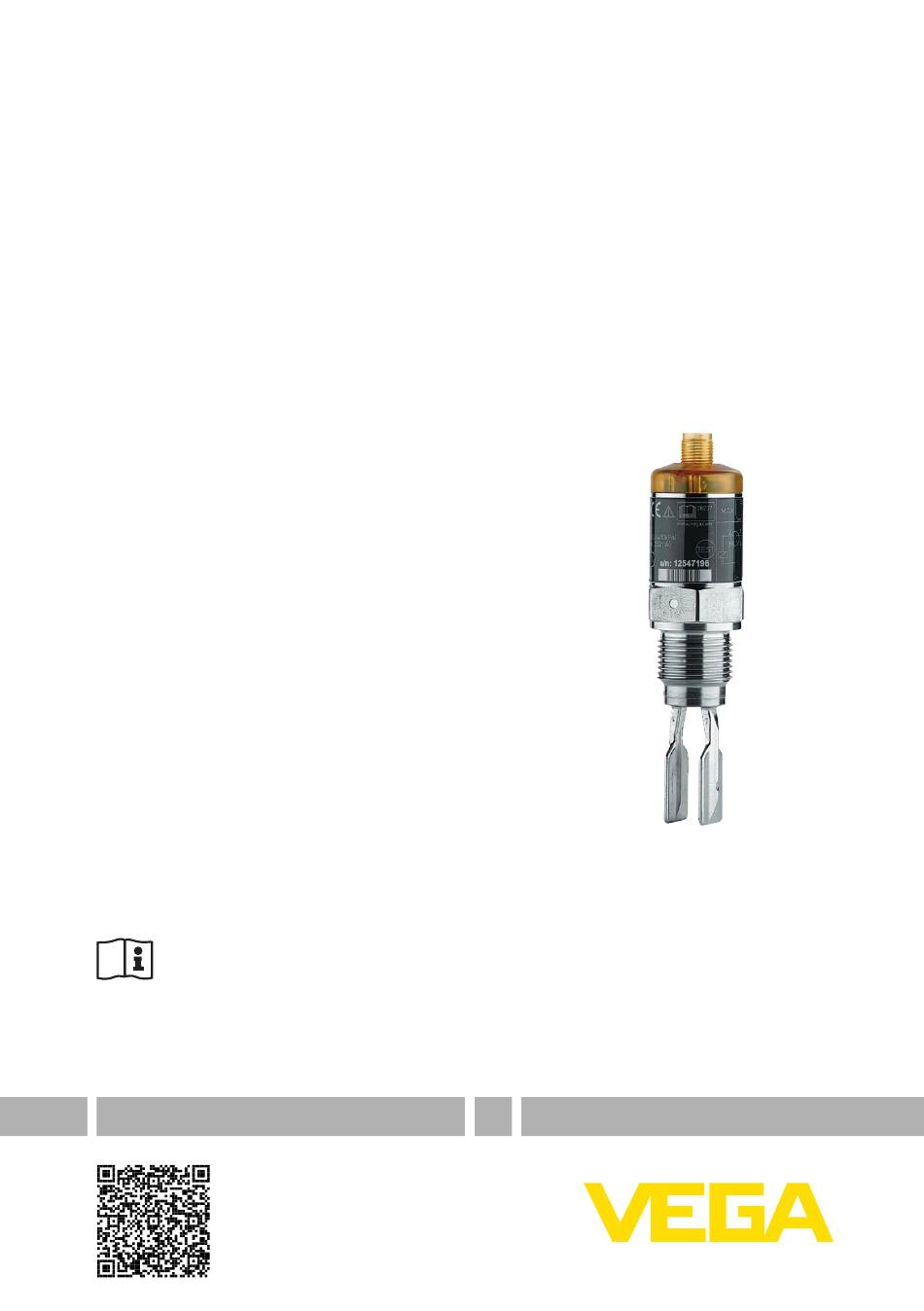

- Seite 1 Betriebsanleitung Vibrationsgrenzschalter für Flüssigkeiten VEGASWING 51 IO-Link Document ID: 61477...
-
Seite 2: Inhaltsverzeichnis
Vorgehen im Reparaturfall ....................19 Ausbauen ..........................20 Ausbauschritte ....................... 20 Entsorgen ........................20 Anhang ............................ 21 Technische Daten ......................21 IO-Link ........................... 24 Maße ..........................26 Gewerbliche Schutzrechte ..................... 29 Warenzeichen ........................ 29 Redaktionsstand: 2019-05-17 VEGASWING 51 • IO-Link... -
Seite 3: Zu Diesem Dokument
Verwendete Symbolik Document ID Dieses Symbol auf der Titelseite dieser Anleitung weist auf die Do- cument ID hin. Durch Eingabe der Document ID auf www.vega.com kommen Sie zum Dokumenten-Download. Information, Tipp, Hinweis Dieses Symbol kennzeichnet hilfreiche Zusatzinformationen. -
Seite 4: Batterieentsorgung
1 Zu diesem Dokument Batterieentsorgung Dieses Symbol kennzeichnet besondere Hinweise zur Entsorgung von Batterien und Akkus. VEGASWING 51 • IO-Link... -
Seite 5: Zu Ihrer Sicherheit
Bei Arbeiten am und mit dem Gerät ist immer die erforderliche per- sönliche Schutzausrüstung zu tragen. Bestimmungsgemäße Verwendung Der VEGASWING 51 ist ein Sensor zur Grenzstanderfassung. Detaillierte Angaben zum Anwendungsbereich finden Sie in Kapitel "Produktbeschreibung". Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung entsprechend den Angaben in der Betriebsanleitung sowie in den evtl. -
Seite 6: Sicherheitskennzeichen Am Gerät
Das Umweltmanagementsystem ist nach DIN EN ISO 14001 zertifiziert. Helfen Sie uns, diesen Anforderungen zu entsprechen und beachten Sie die Umwelthinweise in dieser Betriebsanleitung: • Kapitel "Verpackung, Transport und Lagerung" • Kapitel "Entsorgen" VEGASWING 51 • IO-Link... -
Seite 7: Produktbeschreibung
Typschild außen am Gerät finden Sie die Seriennummer auch im Inneren des Gerätes. Arbeitsweise Anwendungsbereich Der VEGASWING 51 ist ein Grenzstandsensor mit Schwinggabel zur Grenzstanderfassung. Er ist konzipiert für industrielle Einsätze in allen Bereichen der Verfah- renstechnik und kann in Flüssigkeiten eingesetzt werden. -
Seite 8: Bedienung
3 Produktbeschreibung Typische Anwendungen sind Überlauf- und Trockenlaufschutz. Mit der nur 38 mm langen Schwinggabel kann der VEGASWING 51 z. B. auch in Rohrleitungen ab DN 25 montiert werden. Die kleine Schwing- gabel gestattet den Einsatz in Behältern, Tanks und Rohren. Durch sein einfaches und robustes Messsystem lässt sich der VEGASWING... -
Seite 9: Verpackung, Transport Und Lagerung
Reinheitsgrades erfolgt nach dem Reinigungsprozess eine sofortige Verpackung in Kunststofffolie. Der Reinheitsgrad besteht, solange sich das Gerät in der verschlossenen Originalverpackung befindet. Vorsicht: Der VEGASWING 51 in dieser Ausführung darf nicht in Sauerstoffan- wendungen eingesetzt werden. Verpackung, Transport und Lagerung Verpackung Ihr Gerät wurde auf dem Weg zum Einsatzort durch eine Verpackung... -
Seite 10: Montieren
Das Gerät ist für normale und erweiterte Umgebungsbedingungen bungsbedingungen nach DIN/EN/IEC/ANSI/ISA/UL/CSA 61010-1 geeignet. Schaltpunkt Grundsätzlich kann der VEGASWING 51 in jeder beliebigen Lage eingebaut werden. Das Gerät muss lediglich so montiert werden, dass sich die Schwinggabel auf Höhe des gewünschten Schaltpunk- tes befindet. - Seite 11 Schaltpunkt Schaltpunkt (empfohlene Einbaulage, vor allem für anhaftende Füllgüter) Feuchtigkeit Abb. 4: Maßnahmen gegen das Eindringen von Feuchtigkeit Halten Sie den VEGASWING 51 nicht an der Schwinggabel. Transport Druck/Vakuum Bei Über- oder Unterdruck im Behälter müssen Sie den Prozessan- schluss abdichten. Prüfen Sie vor dem Einsatz, ob das Dichtungsma- terial gegenüber dem Medium und der Prozesstemperatur beständig...
-
Seite 12: Montagehinweise
Für Gewindeausführungen des VEGASWING 51 in Kombination mit einem Einschweißstutzen mit vornliegendem O-Ring und Einschweiß- markierung. VEGASWING 51 mit den Gewindegrößen ¾" und 1" haben ein definiertes Gewinde. Das bedeutet, dass sich jeder VEGASWING 51 nach dem Einschrauben immer in derselben Stellung befindet. - Seite 13 (1.18") Abb. 6: Anhaftende Füllgüter Einströmendes Medium Wenn der VEGASWING 51 im Befüllstrom eingebaut ist, kann dies zu unerwünschten Fehlmessungen führen. Montieren Sie den VEGASWING 51 deshalb an einer Stelle im Behälter, wo keine störenden Einflüsse, wie z. B. von Befüllöffnungen, Rührwerken etc.
-
Seite 14: An Die Spannungsversorgung Anschließen
Brandsicherheit aufweist. Anschlussplan Gehäuseübersicht Abb. 7: Anschlussvariante - M12 x 1-Stecker VEGASWING 51 mit M12 x 1-Steckverbindung Steckerausführungen M12 x 1-Steckverbindung Diese Steckverbindung benötigt ein fertig konfektioniertes Kabel mit Stecker. Je nach Ausführung Schutzart IP66/IP67 oder IP68 (0,2 bar). - Seite 15 5 An die Spannungsversorgung anschließen Min. Max. C/Q1 Abb. 8: Anschlussplan (Gehäuse), Klemmenbelegung IO-Link-Ausgang mit M12 x 1-Steckverbindung L+ Spannungsversorgung (braun) Maximalstanderfassung (weiß) L- Spannungsversorgung (blau) Minimalstanderfassung/IO-Link-Kommunikation (schwarz) Lastwiderstand (Schütz, Relais etc.) VEGASWING 51 • IO-Link...
-
Seite 16: In Betrieb Nehmen
• Rot blinkt - Fehler am Schwingelement oder an der Elektronik (Sensorausgang hochohmig) Simulation Der VEGASWING 51 hat eine integrierte Funktion zur Simulation des Ausgangssignals, die magnetisch aktiviert werden kann. Gehen Sie folgendermaßen vor: → Prüfmagnet (Zubehör) an das Kreissymbol mit der Aufschrift "TEST"... -
Seite 17: Funktionstabelle
Abhängigkeit von der eingestellten Betriebsart und dem Füllstand. Füllstand Schaltzustand Kontrollleuchte Kontrollleuchte Kontrollleuchte Gelb - Bede- Grün - Span- Rot - Störmel- ckungszustand nungsanzeige dung Max. Betriebsart geschlossen Max. Betriebsart offen Min. Betriebsart geschlossen Min. Betriebsart offen Störung beliebig offen beliebig VEGASWING 51 • IO-Link... -
Seite 18: Instandhalten Und Störungen Beseitigen
24 Stunden Service- Sollten diese Maßnahmen dennoch zu keinem Ergebnis führen, Hotline rufen Sie in dringenden Fällen die VEGA Service-Hotline an unter Tel. +49 1805 858550. Die Hotline steht Ihnen auch außerhalb der üblichen Geschäftszeiten an 7 Tagen in der Woche rund um die Uhr zur Verfügung. Da wir die- sen Service weltweit anbieten, erfolgt die Unterstützung in englischer... -
Seite 19: Verhalten Nach Störungsbeseitigung
Kapitel "In Betrieb nehmen" beschriebenen Handlungsschritte erneut zu durchlaufen. Vorgehen im Reparaturfall Ein Geräterücksendeblatt sowie detallierte Informationen zur Vorge- hensweise finden Sie im Downloadbereich auf www.vega.com. Sie helfen uns damit, die Reparatur schnell und ohne Rückfragen durchzuführen. Sollte eine Reparatur erforderlich sein, gehen Sie folgendermaßen vor: •... -
Seite 20: Ausbauen
Führen Sie das Gerät direkt einem spezialisierten Recyclingbetrieb zu und nutzen Sie dafür nicht die kommunalen Sammelstellen. Sollten Sie keine Möglichkeit haben, das Altgerät fachgerecht zu ent- sorgen, so sprechen Sie mit uns über Rücknahme und Entsorgung. VEGASWING 51 • IO-Link... -
Seite 21: Anhang
Ʋ Gewinde G½, ½ NPT 50 Nm (37 lbf ft) Ʋ Gewinde G¾, ¾ NPT 75 Nm (55 lbf ft) Ʋ Gewinde G1, 1 NPT 100 Nm (73 lbf ft) Oberflächengüte Ʋ Standard < 3,2 µm (1.26 VEGASWING 51 • IO-Link... - Seite 22 (68 °F) (104 °F) (140 °F) (176 °F) (212 °F) Abb. 10: Abhängigkeit Umgebungstemperatur zu Prozesstemperatur Umgebungstemperatur in °C (°F) Prozesstemperatur in °C (°F) Prozesstemperatur - Hochtemperatur- -40 … +150 °C (-40 … +302 °F) ausführung (optional) VEGASWING 51 • IO-Link...
- Seite 23 Max. Leitungslänge zum IO-Link-Master 20 m Max. ohmsche Bürde (R ≤ 0,5 kΩ Schaltausgang C/Q1: PNP; IO-Link Schaltstrom C/Q1 (IO-Link) 100 mA Schaltstrom Q2 250 mA Schaltspannung ≥ Betriebsspannung (L+) -2,7 V DC Spannungsversorgung Betriebsspannung 9,6 … 35 V DC VEGASWING 51 • IO-Link...
-
Seite 24: Io-Link
Geräte mit Zulassungen können je nach Ausführung abweichende technische Daten haben. Bei diesen Geräten sind deshalb die zugehörigen Zulassungsdokumente zu beachten. Diese sind im Gerätelieferumfang enthalten oder können über Eingabe der Seriennummer Ihres Gerätes im Suchfeld auf www.vega.com sowie über den allgemeinen Downloadbereich heruntergeladen werden. IO-Link Technologie Übersicht... -
Seite 25: Gerätedaten
Max. Frequenzwert 0x50 Ulnt 1180 Min. Frequenzwert 0x51 Ulnt Schaltpunktfrequenz 0x52 Ulnt Rückschaltpunktfre- 0x53 Ulnt quenz Schaltverzögerung 0x54 Ulnt 0,01 Rückschaltverzö- 0x55 Ulnt 0,01 gerung Berücksichtigen Sie bei der Berechnung der korrekten Werte den jeweiligen Gradienten. VEGASWING 51 • IO-Link... -
Seite 26: Systemkommandos
(0.67") (0.84") (0.84") Abb. 12: VEGASWING 51, Standardausführung - Gewindeanschlüsse Gewinde G½ (DIN ISO 228/1), ½ NPT, M12 x 1-Stecker Gewinde G¾ (DIN ISO 228/1), ¾ NPT, M12 x 1-Stecker Gewinde G1 (DIN ISO 228/1), 1 NPT, M12 x 1-Stecker Schaltpunkt Beachten Sie, dass sich die Gesamtlänge durch die Steckverbindung verlängert. - Seite 27 (0.67") (0.84") (0.84") Abb. 13: VEGASWING 51, Hochtemperaturausführung - Gewindeanschlüsse Gewinde G½ (DIN ISO 228/1), ½ NPT, M12 x 1-Stecker Gewinde G¾ (DIN ISO 228/1), ¾ NPT, M12 x 1-Stecker Gewinde G1 (DIN ISO 228/1), 1 NPT, M12 x 1-Stecker Schaltpunkt Beachten Sie, dass sich die Gesamtlänge durch die Steckverbindung verlängert.
- Seite 28 9 Anhang VEGASWING 51, Lebensmittelausführungen M12 x 1 ø 21,3 mm (0.84") Abb. 14: VEGASWING 51, Lebensmittelausführungen - Hygieneanschlüsse Clamp, M12 x 1-Stecker Rohrverschraubung, M12 x 1-Stecker SMS 1145, M12 x 1-Stecker Aseptischer Anschluss mit Nutüberwurfmutter, M12 x 1-Stecker Schaltpunkt L1 Länge bei Clamp...
-
Seite 29: Gewerbliche Schutzrechte
Les lignes de produits VEGA sont globalement protégées par des droits de propriété intellectuel- le. Pour plus d'informations, on pourra se référer au site www.vega.com. VEGA lineas de productos están protegidas por los derechos en el campo de la propiedad indus- trial. Para mayor información revise la pagina web www.vega.com. - Seite 30 Notizen VEGASWING 51 • IO-Link...
- Seite 31 Notizen VEGASWING 51 • IO-Link...
- Seite 32 Die Angaben über Lieferumfang, Anwendung, Einsatz und Betriebsbedingungen der Sensoren und Auswertsysteme entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen. Änderungen vorbehalten © VEGA Grieshaber KG, Schiltach/Germany 2019 VEGA Grieshaber KG Telefon +49 7836 50-0 Am Hohenstein 113 Fax +49 7836 50-201 77761 Schiltach E-Mail: info.de@vega.com...
