PT712 ist ein digitaler Thermostat mit Raumfühler, der speziell für die Fußbodenbeheizung entworfen
wurde. PT712 nimmt die aktuelle Raumtemperatur auf und nach dem Unterscheid von der geforderten
Temperatur schaltet angeschlossene Heizanlage ein oder aus. Beim Kauf von äußeren Fühler kann
dieser Raumthermostat um folgende Funktionen erweitert werden:
1) Regelung nach Fußbodentemperatur;
2) Regelung nach Raumtemperatur mit Möglichkeit der Kontrolle von max. Fußbodentemperatur
Ein anderer Vorteil besteht in einfacher Montage in die Montagebox KU/KP68 mit Hilfe des Systems
PLUG-IN, Möglichkeit der Einstellung von 2 Wochenprogrammen mit 6 Temperaturänderungen pro Tag.
Thermostat bitte auf einen geeigneten Ort (in die Höhe von cca 1,2-1,5 m über den Fußboden) installieren,
wo keine direkte Strömungen von Kalt- oder Warmluft, Sonnenschein und andere störende Einfl üsse vorkom-
men. Vermeiden Sie bitte auch eine Montage an die Außenwand. An den Stellen mit höherer Feuchtigkeit (Bad,
Küche) berücksichtigen Sie bitte geltende Normen und installieren Sie bitte den Thermostat möglichst weit von
der Badewanne, Dusche und dem Waschbecken.
Anweisungen durch den Einsatz von äußeren Fühler:
Externer Bodenfühler muss in der fl exiblen und in dem Fußboden eingelassenen Kunststoffröhre möglichst nähe
der Oberfl äche installiert werden. Die Röhre muss geerdet und gegen das Eindringen von Baustoffmaterialen so
geschützt werden, damit es eventuell möglich ist den Bodenfühler leicht auszutauschen. Darf nicht parallel mit
den Starkstromleiter verlegt werden! Darf bis zu max. Länge von 30 m verlängert werden.
Die Montage darf nur geschultes Personal mit entsprechenden Fachkenntnissen durchführen!
Die Montage darf nur im spannungslosen Zustand durchgeführt werden!
1) Hauptschutzschalter ausschalten.
2) Position der Montagebox überprüfen, sie sollte parallel mit der Wand installiert werden.
3) Den Leistungsteil des Thermostates vom Mikroprozessor (Hauptteil) trennen, siehe Abb. 1.
4) Vom Hinterteil des Thermostates die Verbindungsklemmen herausziehen, siehe Abb. 2.
5) Die Leiter nach dem Anschlussplan mit den Verbindungsklemmen verbinden, siehe Abb. 3.
6) Die Klemmen in die Thermostatklemmen einstecken, den Leistungsteil in die Montagebox,
siehe Abb. 4,5, befestigen.
7) Den Stecker des Hauptteils in den Leistungsteil einstecken und eindrücken, die Metallfeder
müssen in die einsprechenden Öffnungen eingebracht werden, siehe Abb. 6,7.
8) Hauptschutzschalter einschalten, Thermostat ist betriebsbereit. Die Hintergrundbeleuchtung ist funktionsfähig
erst nach dem Aufl aden der Backup-Akkus (bis ca. 24 Stunden).
9) Je nach der Leistungsaufnahme des Verbrauchers stellen Sie die Konstante 4 (S. 6) ein, sonst kann die
Darstellung der Ist-Temperatur inkkorekt werden.
Anm.: Nach der Beendigung der Arbeit empfehlen wir den richtigen Anschluss mit Hilfe der Funktion TEST (Seite 7)
zu überprüfen.

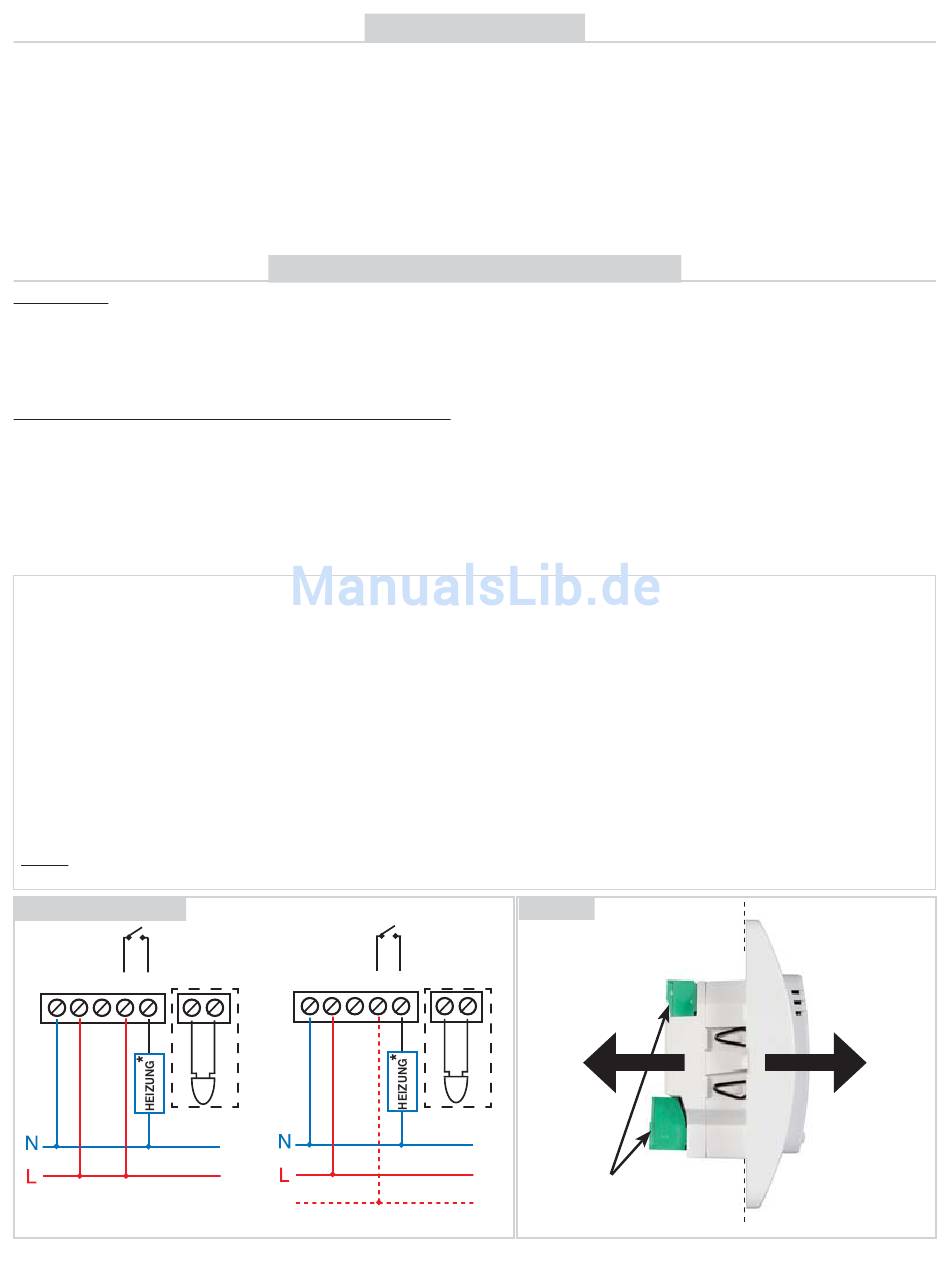

Anschlussplan:
N L
COM NO
NTC 10k
* P= max. 2760 W
2
BESCHREIBUNG
MONTAGE UND INSTALLATION
Im niedrigen Tarif
N L
COM NO
NTC 10k
L'
L' = abgeschaltete Phase
Abb.1
Leistungsteil
ZIEHEN
Verbindungsklemmen
.
Hauptteil
ZIEHEN
