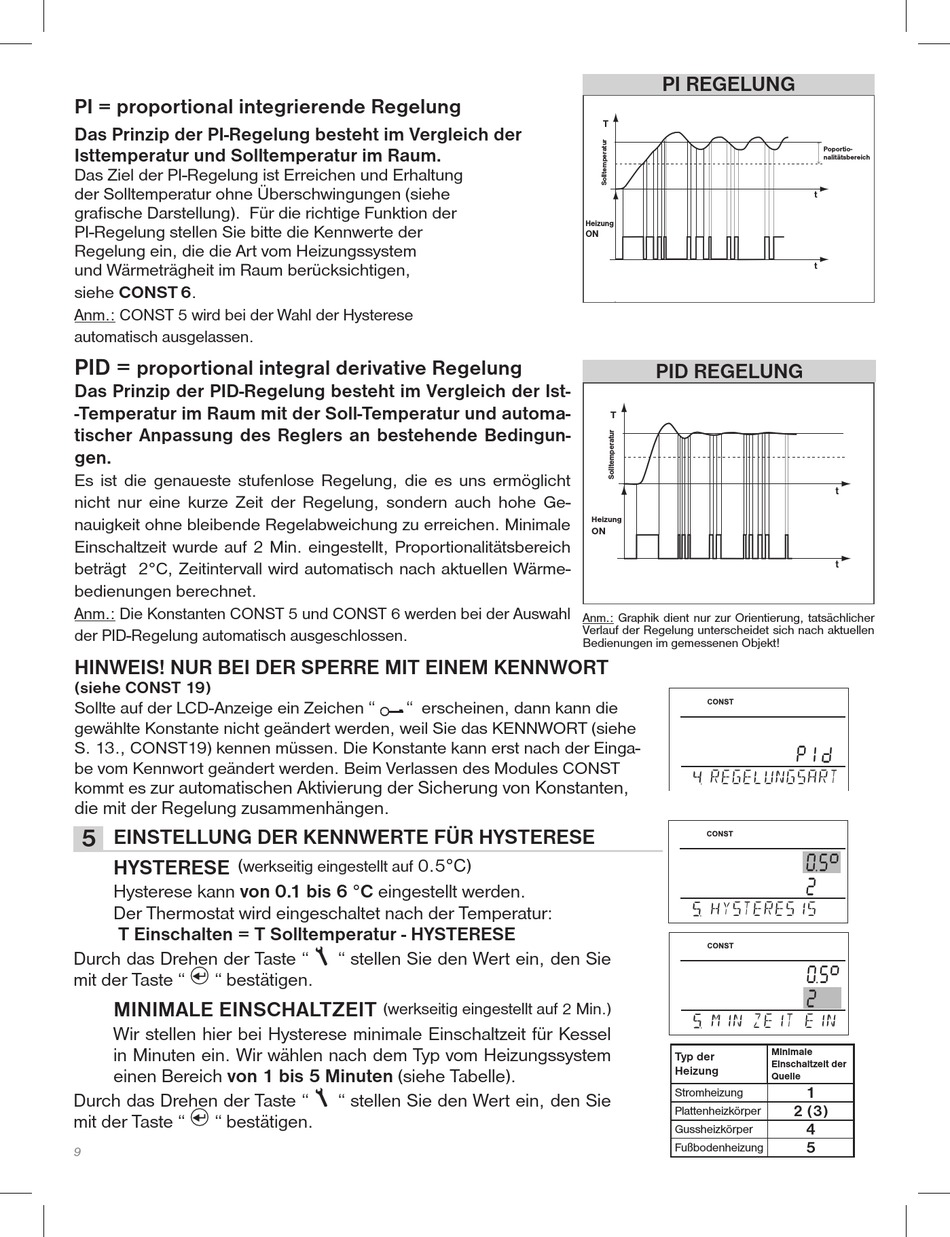

Elektrobock PT32 Handbuch Seite 9

PI = proportional integrierende Regelung
Das Prinzip der PI-Regelung besteht im Vergleich der
Isttemperatur und Solltemperatur im Raum.
Das Ziel der PI-Regelung ist Erreichen und Erhaltung
der Solltemperatur ohne Überschwingungen (siehe
grafische Darstellung). Für die richtige Funktion der
PI-Regelung stellen Sie bitte die Kennwerte der
Regelung ein, die die Art vom Heizungssystem
und Wärmeträgheit im Raum berücksichtigen,
siehe CONST 6.
Anm.: CONST 5 wird bei der Wahl der Hysterese
automatisch ausgelassen.
PID =
proportional integral derivative Regelung
Das Prinzip der PID-Regelung besteht im Vergleich der Ist-
-Temperatur im Raum mit der Soll-Temperatur und automa-
tischer Anpassung des Reglers an bestehende Bedingun-
gen.
Es ist die genaueste stufenlose Regelung, die es uns ermöglicht
nicht nur eine kurze Zeit der Regelung, sondern auch hohe Ge-
nauigkeit ohne bleibende Regelabweichung zu erreichen. Minimale
Einschaltzeit wurde auf 2 Min. eingestellt, Proportionalitätsbereich
beträgt 2°C, Zeitintervall wird automatisch nach aktuellen Wärme-
bedienungen berechnet.
Anm.: Die Konstanten CONST 5 und CONST 6 werden bei der Auswahl
der PID-Regelung automatisch ausgeschlossen.
HINWEIS! NUR BEI DER SPERRE MIT EINEM KENNWORT
(siehe CONST 19)
Sollte auf der LCD-Anzeige ein Zeichen "
gewählte Konstante nicht geändert werden, weil Sie das KENNWORT (siehe
S. 13., CONST19) kennen müssen. Die Konstante kann erst nach der Einga-
be vom Kennwort geändert werden. Beim Verlassen des Modules CONST
zur automatischen Aktivierung der Sicherung von Konstanten,
kommt es
die mit der Regelung zusammenhängen.
5
EINSTELLUNG DER KENNWERTE FÜR HYSTERESE
(
HYSTERESE
werkseitig eingestellt auf
Hysterese kann von 0.1 bis 6 °C eingestellt werden.
Der Thermostat wird eingeschaltet nach der Temperatur:
T Einschalten = T Solltemperatur - HYSTERESE
Durch das Drehen der Taste "
mit der Taste " " bestätigen.
MINIMALE EINSCHALTZEIT
Wir stellen hier bei Hysterese minimale Einschaltzeit für Kessel
in Minuten ein. Wir wählen nach dem Typ vom Heizungssystem
einen Bereich von 1 bis 5 Minuten (siehe Tabelle).
Durch das Drehen der Taste "
mit der Taste " " bestätigen.
9
" erscheinen, dann kann die
0.5°C)
" stellen Sie den Wert ein, den Sie
(werkseitig eingestellt auf 2 Min.)
" stellen Sie den Wert ein, den Sie
Heizung
ON
PI REGELUNG
T
Heizung
ON
T
PID REGELUNG
Heizung
ON T
Heizung
ON
Anm.: Graphik dient nur zur Orientierung, tatsächlicher
T
Verlauf der Regelung unterscheidet sich nach aktuellen
Bedienungen im gemessenen Objekt!
Heizung
ON
REGELUNGSART
T
HYSTERESIS
Heizung
ON
MIN ZEIT EIN
Typ der
Heizung
Stromheizung
Plattenheizkörper
Gussheizkörper
Fußbodenheizung
t
t
Poportio-
nalitätsbereich
t
t
Hysterese
t
t
t
t
Poportio-
nalitätsbereich
t
t
Hysterese
t
t
Minimale
Einschaltzeit der
Quelle
1
2 (3)
4
5
