PT32 ist intelligenter digitaler Raumthermostat mit hinterbeleuchtetem Display. Der Vorteil besteht in
der schnellen Änderung der Solltemperatur durch einfaches Drehen des Knebels und in der möglichen
Einstellung von bis 9 Wochenprogramme mit 6 Temperaturänderungen pro Tag.
Display mit Beleuchtung
Hinterbeleuchtung wird nach Drücken einer
beliebigen Taste automatisch für minimale Zeit von 5 s aktiviert.
Den Thermostat montieren Sie bitte auf eine geeignete Stelle, wo seine Tätigkeit von keinen
direkten Strömungen der Warmluft aus Heizkörper, Sonnenstrahlen oder anderen störenden
Einfl üssen beeinfl usst wird. Eine Montage auf eine Außenwand ist ebenso zu vermeiden. Die
Instalationshöhe sollte ca 1,5 m über Boden betragen. Den Thermostat montieren Sie bitte in
den sog. Referenzraum, z. B. in den Wohnungsraum (die Warmquelle wird nach der Tempe-
ratur in diesem Raum eingeschaltet).
Montage dürfen nur Personen mit der entsprechenden Qualifi kation durchführen!
Montage darf nur im spannungslosen Zustand durchgeführt werden!
1) Schalten Sie bitte den Hauptschalter aus.
2) Den Bedienungsteil nehmen Sie bitte vom unteren Gehäuse des Gerätes (Abb. 1., S. 3) ab.
3) In der Mitte des unteren Deckels für Anschluss des Kabels ist ein Kunststoffteil. Entfernen Sie ihn.
4) Das Kabel ziehen Sie bitte durch die entstandene Öffnung durch und verbinden Sie sie nach dem
Schema mit der Klemmplatte.
5) Den unteren Deckel befestigen Sie mit Schrauben auf Installationsdose (Abb. 2., S. 3).
6) Die Batterien befi nden sich hinten im Bedienungsteil. Bei der ersten Benutzung entfernen Sie bitte von
den Batterien das Schutzpapier, bzw. legen Sie neue Batterien ein (Hinweise auf S. 3 bitte beachten).
7) Den Bedienungsteil setzen Sie bitte auf den unteren Deckel ein.
8) Schalten Sie bitte den Hauptschalter ein und testen Sie bitte, ob der Thermostat richtig angeschlossen
wurde (siehe S. 6 - TEST).
9) Beim ersten Einschalten (oder RESET) erscheint auf dem Thermostat eine Anzeige „UHRZEIT
EINSTELLEN", aktuelle Uhrzeit und Tag stellen Sie nach den Hinweisen auf S. 5 ein.
2
BESCHREIBUNG

MONTAGE UND PLAZIERUNG

MENU

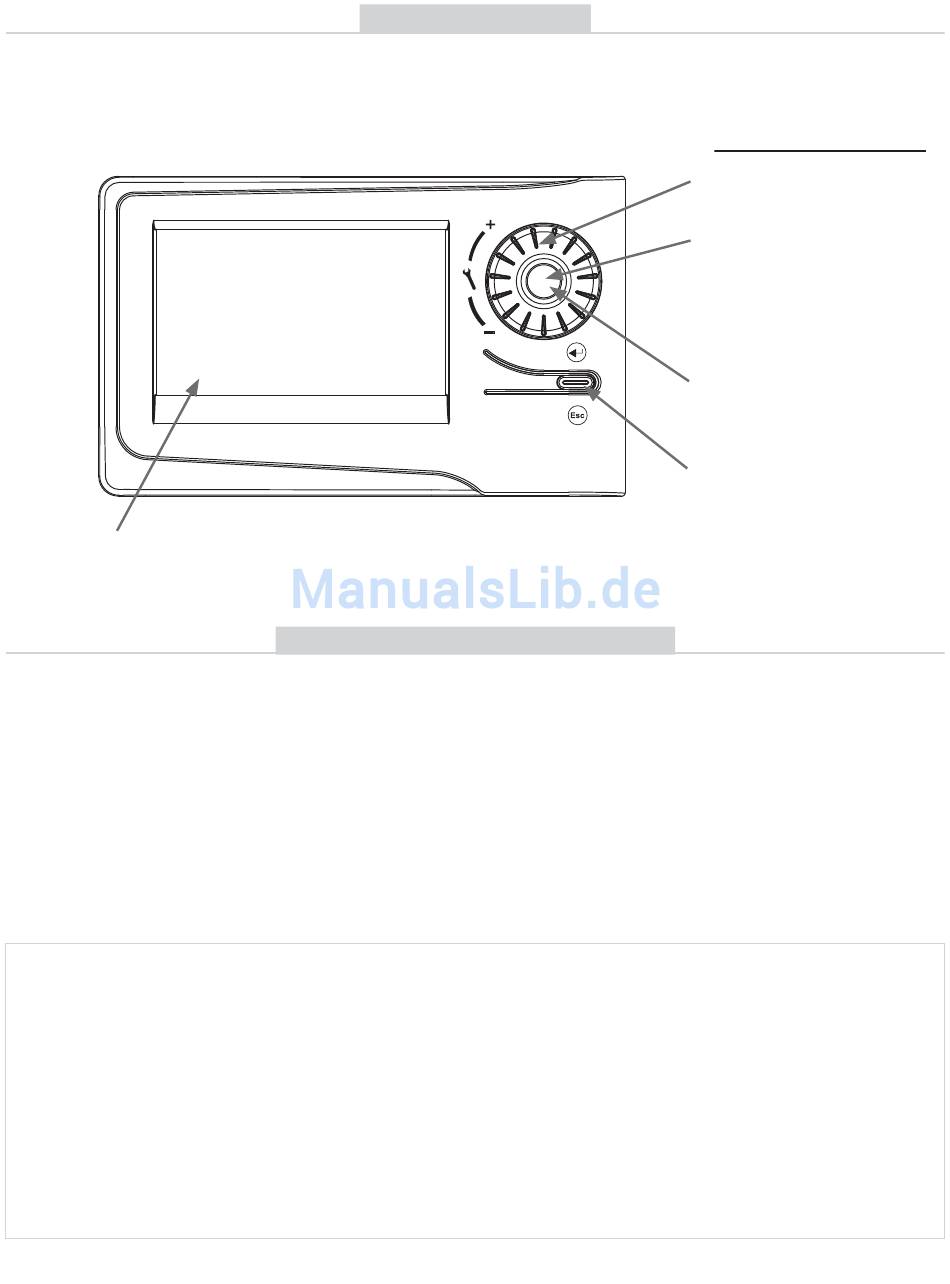

Bedienungselemente
Drehen
= Änderung der eingestellten
Temperatur
Kurzes Drücken
= Wahlbestätigung (Speichern)
= schnelle Änderung von
Solltemperatur oder
Programm (siehe S. 4),
Langes Drücken
= Schritt zurück (nur im Modus
CONST S.8-14)
Drücken
= zurück zum Hauptmenu
oderein Schritt zurück
