3. Feststellschrauben des Schalt-
kontaktes (Abb. 19/1) mit einem
Sechskant-Schraubendreher
wieder anziehen. Dabei
Schrauben-Anziehdrehmoment
beachten.
Ä Kapitel 11.1 „Schrauben-
Anziehdrehmomente"
auf Seite 63
ð Der eingestellte Schaltpunkt
entspricht dem Abschalt-
punkt des Schaltkontaktes
bei fallendem Durchfluss.
Einstellen des Schaltpunktes bei
nicht installiertem Gerät
12.12.2019
RMU-A Modul BASICS Strömungswächter

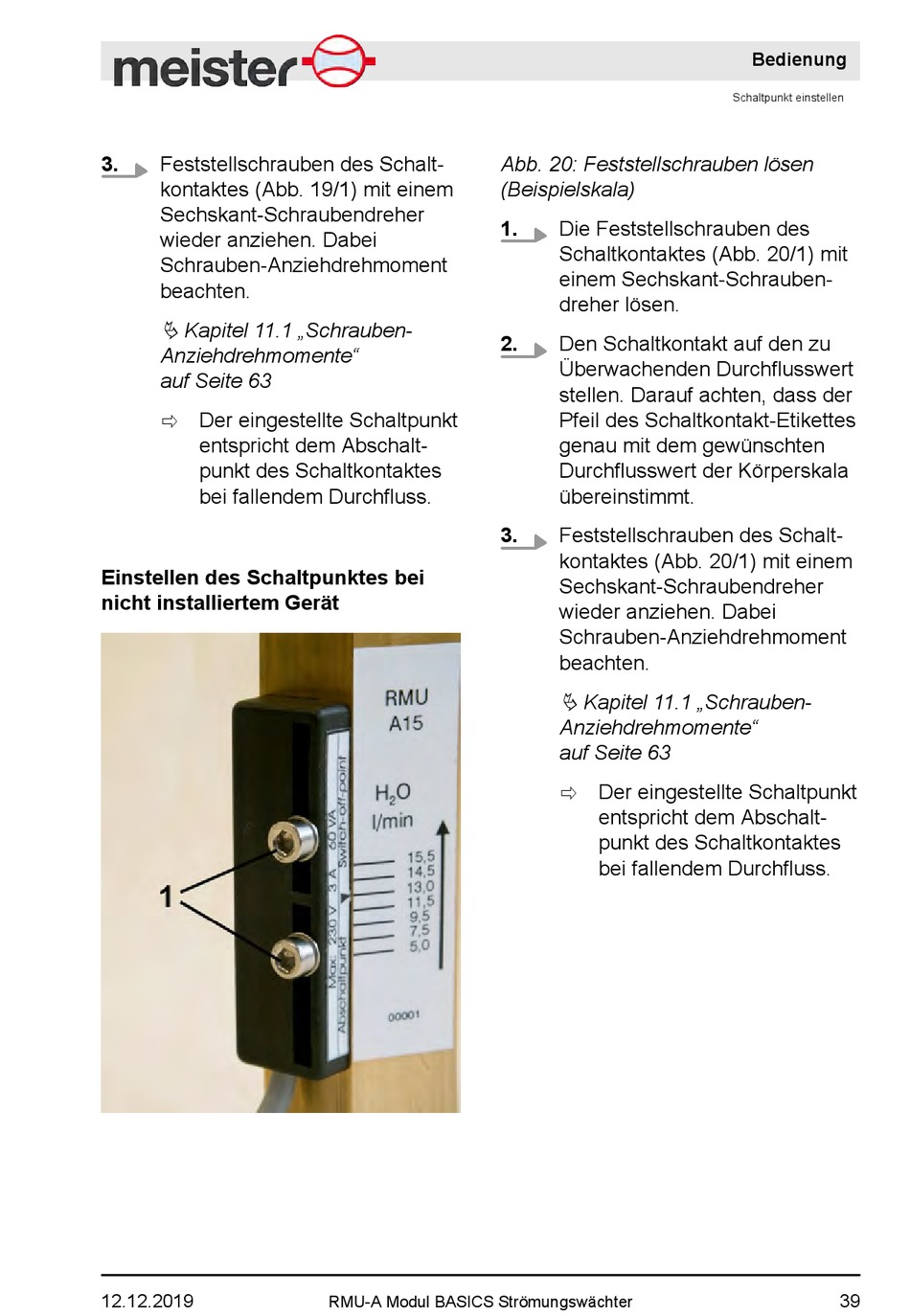

Abb. 20: Feststellschrauben lösen
(Beispielskala)
1. Die Feststellschrauben des
Schaltkontaktes (Abb. 20/1) mit
einem Sechskant-Schrauben-
dreher lösen.
2. Den Schaltkontakt auf den zu
Überwachenden Durchflusswert
stellen. Darauf achten, dass der
Pfeil des Schaltkontakt-Etikettes
genau mit dem gewünschten
Durchflusswert der Körperskala
übereinstimmt.
3. Feststellschrauben des Schalt-
kontaktes (Abb. 20/1) mit einem
Sechskant-Schraubendreher
wieder anziehen. Dabei
Schrauben-Anziehdrehmoment
beachten.
Ä Kapitel 11.1 „Schrauben-
Anziehdrehmomente"
auf Seite 63
ð Der eingestellte Schaltpunkt
entspricht dem Abschalt-
punkt des Schaltkontaktes
bei fallendem Durchfluss.
Bedienung
Schaltpunkt einstellen
