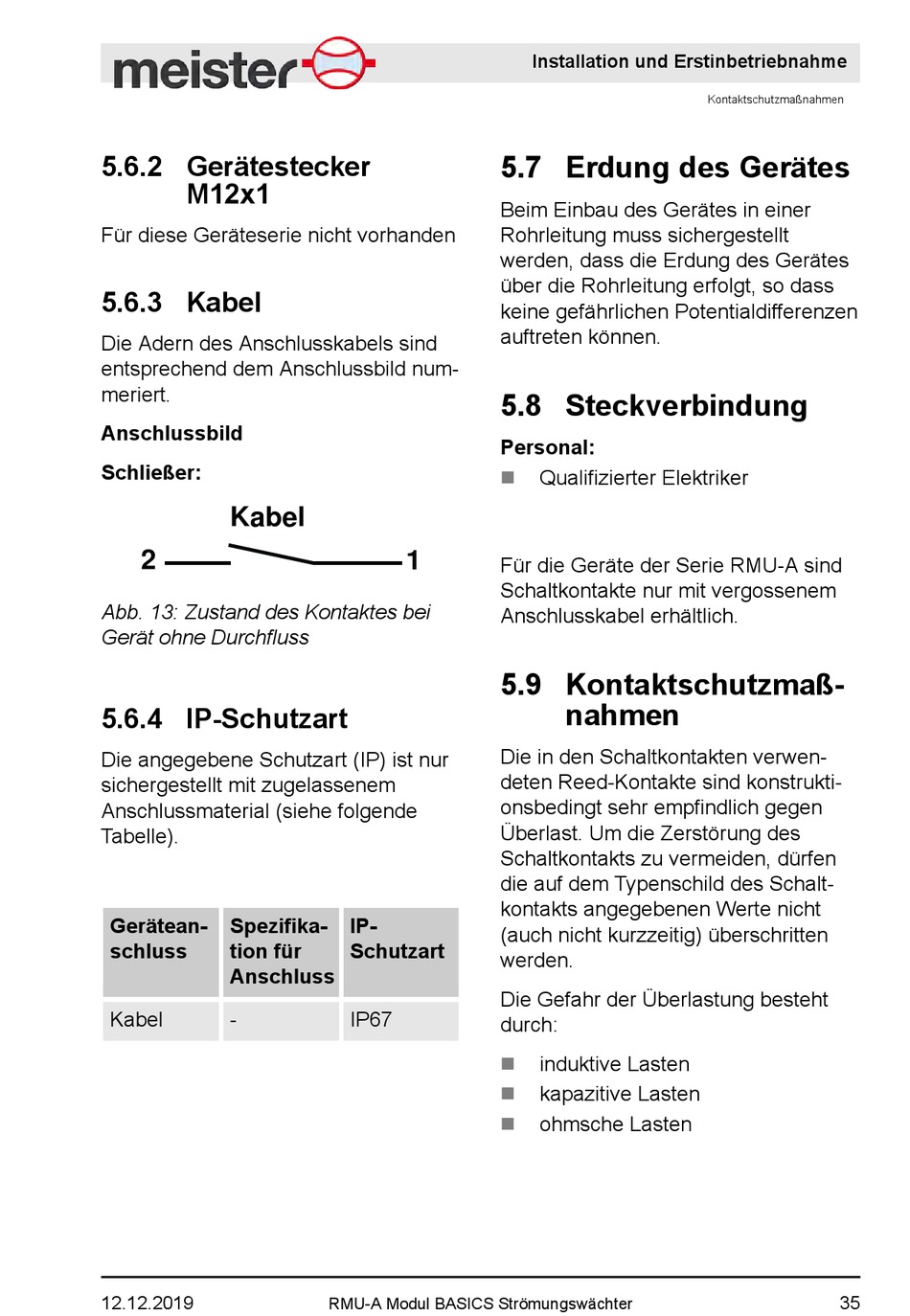

5.6.2 Gerätestecker
M12x1
Für diese Geräteserie nicht vorhanden
5.6.3 Kabel
Die Adern des Anschlusskabels sind
entsprechend dem Anschlussbild num-
meriert.
Anschlussbild
Schließer:
Kabel
2
Abb. 13: Zustand des Kontaktes bei
Gerät ohne Durchfluss
5.6.4 IP-Schutzart
Die angegebene Schutzart (IP) ist nur
sichergestellt mit zugelassenem
Anschlussmaterial (siehe folgende
Tabelle).
Gerätean-
Spezifika-
schluss
tion für
Anschluss
Kabel
-
12.12.2019
1
IP-
Schutzart
IP67
RMU-A Modul BASICS Strömungswächter
Installation und Erstinbetriebnahme
5.7 Erdung des Gerätes
Beim Einbau des Gerätes in einer
Rohrleitung muss sichergestellt
werden, dass die Erdung des Gerätes
über die Rohrleitung erfolgt, so dass
keine gefährlichen Potentialdifferenzen
auftreten können.
5.8 Steckverbindung
Personal:
n
Qualifizierter Elektriker
Für die Geräte der Serie RMU-A sind
Schaltkontakte nur mit vergossenem
Anschlusskabel erhältlich.
5.9 Kontaktschutzmaß-
nahmen
Die in den Schaltkontakten verwen-
deten Reed-Kontakte sind konstrukti-
onsbedingt sehr empfindlich gegen
Überlast. Um die Zerstörung des
Schaltkontakts zu vermeiden, dürfen
die auf dem Typenschild des Schalt-
kontakts angegebenen Werte nicht
(auch nicht kurzzeitig) überschritten
werden.
Die Gefahr der Überlastung besteht
durch:
n
induktive Lasten
n
kapazitive Lasten
ohmsche Lasten
n
Kontaktschutzmaßnahmen
35
