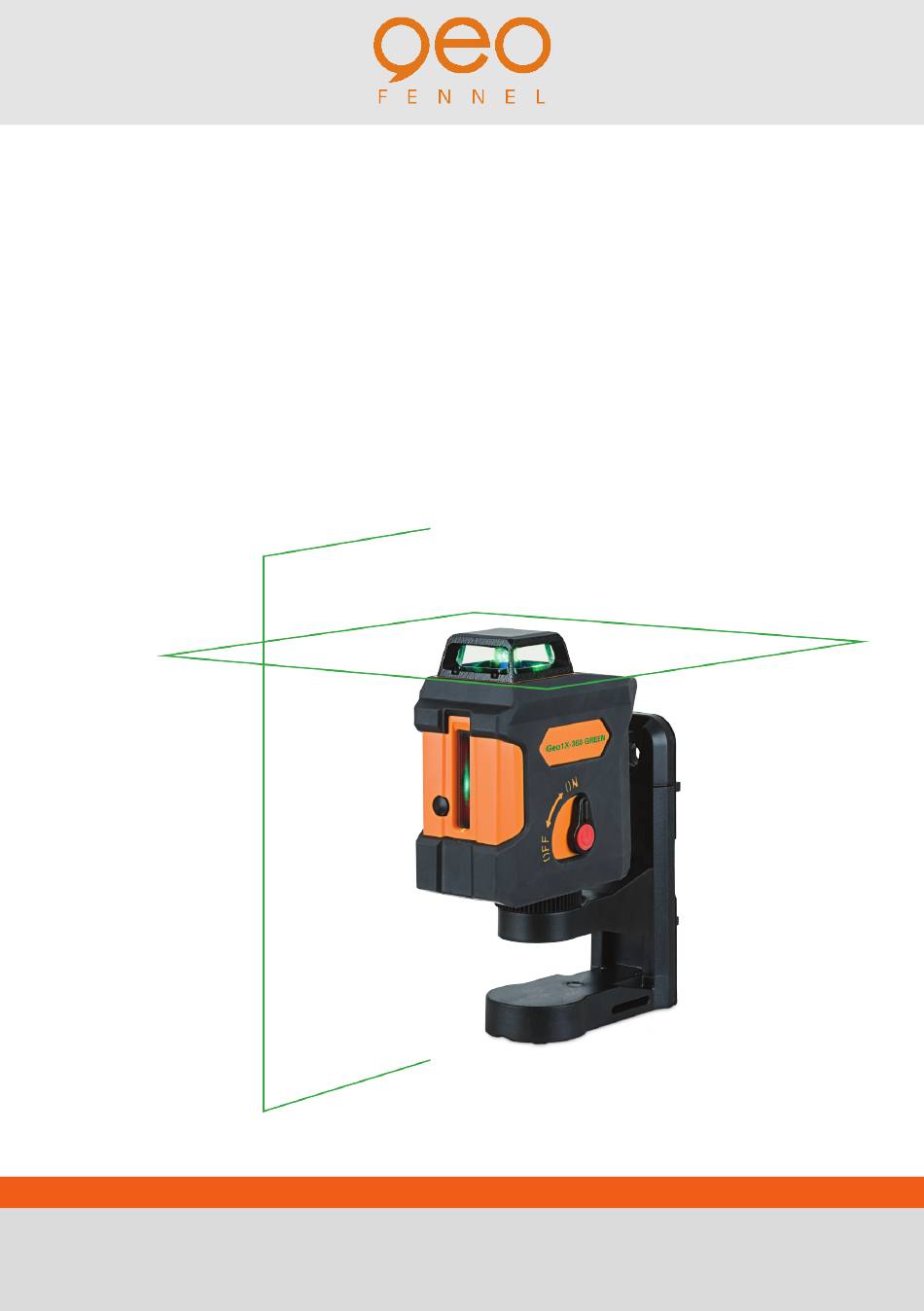

- Seite 1 DE | EN | FR Geo1X-360 GREEN BEDIENUNGSANLEITUNG USER MANUAL MODE D‘EMPLOI www.geo-fennel.de www.geo-fennel.com www.geo-fennel.fr...
-
Seite 2: Lieferumfang
Sehr geehrter Kunde, vielen Dank für das Vertrauen, welches Sie uns beim Erwerb Ihres neuen geo-FENNEL-Gerätes ent- gegengebracht haben. Dieses hochwertige Qualitätsprodukt wurde mit größter Sorgfalt produziert und qualitätsgeprüft. Die beigefügte Anleitung wird Ihnen helfen, das Gerät sachgemäß zu bedienen. Bitte lesen Sie ins- besondere auch die Sicherheitshinweise vor der Inbetriebnahme aufmerksam durch. -
Seite 3: Technische Daten
Technische Daten Selbstnivellierbereich ± 3° Genauigkeit ± 3 mm / 10 m Arbeitsbereich · ohne Empfänger 30 m* (Radius) · mit Empfänger 50 m** (Radius) Winkelbereich horizontal 360° Winkelbereich vertikal 135° Stromversorgung 4 x AA Alkaline Betriebsdauer (alle Linien an) 10 h Staub-/Wasserschutz IP 54... -
Seite 4: Bedienelemente
BEDIENELEMENTE 1. Laserausgangsfenster 2. Bedienfeld 3. AN-/AUS-Schalter / Entriegelungshebel (Transportsicherung) 4. Batteriefachdeckel 5. 1/4“-Gewinde für Stativ 6. 5/8“-Gewinde für Stativ 7 . Öffnung zum Aufhängen 8. Arretierung zur Höhenverstellung der Konsole 9. Schlitze für Befestigungsriemen 10. Magnete BEDIENUNG Gerät aufstellen: 1. -
Seite 5: Manuell -Funktion
Kompensatoralarm ist aus. Alle Linien können nun wie im Standardmodus geschaltet werden. Mit Taste (E) MANUELL-Funktion auch wieder ausschalten. EMPFÄNGERBETRIEB Der Geo1X-360 GREEN kann zur Verlängerung des Arbeitsbereiches oder bei Einsatz unter ungünstigen Lichtverhältnissen mit einem Empfänger eingesetzt werden. Der Empfänger ist optional erhältlich (nicht im Lieferumfang enthalten). -
Seite 6: Sicherheitshinweise
SICHERHEITSHINWEISE UMSTÄNDE, DIE DAS MESSERGEBNIS VERFÄLSCHEN KÖNNEN Messungen durch Glas- oder Plastikscheiben; verschmutzte Laseraustrittsfenster; Sturz oder starker Stoß. Bitte Genauigkeit überprüfen. Große Temperaturveränderungen: Wenn das Gerät aus warmer Umgebung in eine kalte oder umgekehrt gebracht wird, vor Benutzung einige Minuten warten. UMGANG UND PFLEGE Messinstrumente generell sorgsam behandeln. -
Seite 7: Bestimmungsgemässe Verwendung
Das Gerät entspricht der Lasersicherheitsklasse 2 gemäß der Norm DIN IEC 60825-1:2014. Das Gerät darf ohne weitere Sicherheitsmaßnahmen eingesetzt werden. Das Auge ist bei zufälligem, kurzzeitigem Hineinsehen in den Laserstrahl durch den Lidschlussreflex geschützt. Laserwarnschilder der Klasse 2 sind gut sichtbar am Gerät angebracht. www.geo-fennel.de G ERMAN Y Laser IEC 60825-1:2014 P ≤... - Seite 20 GmbH Technische Änderungen vorbehalten. Kupferstraße 6 All instruments subject to technical changes. D-34225 Baunatal Sous réserve de modifications techniques. Tel. +49 561 / 49 21 45 +49 561 / 49 72 34 info@geo-fennel.de 10/2019 www.geo-fennel.de Precision by tradition.
