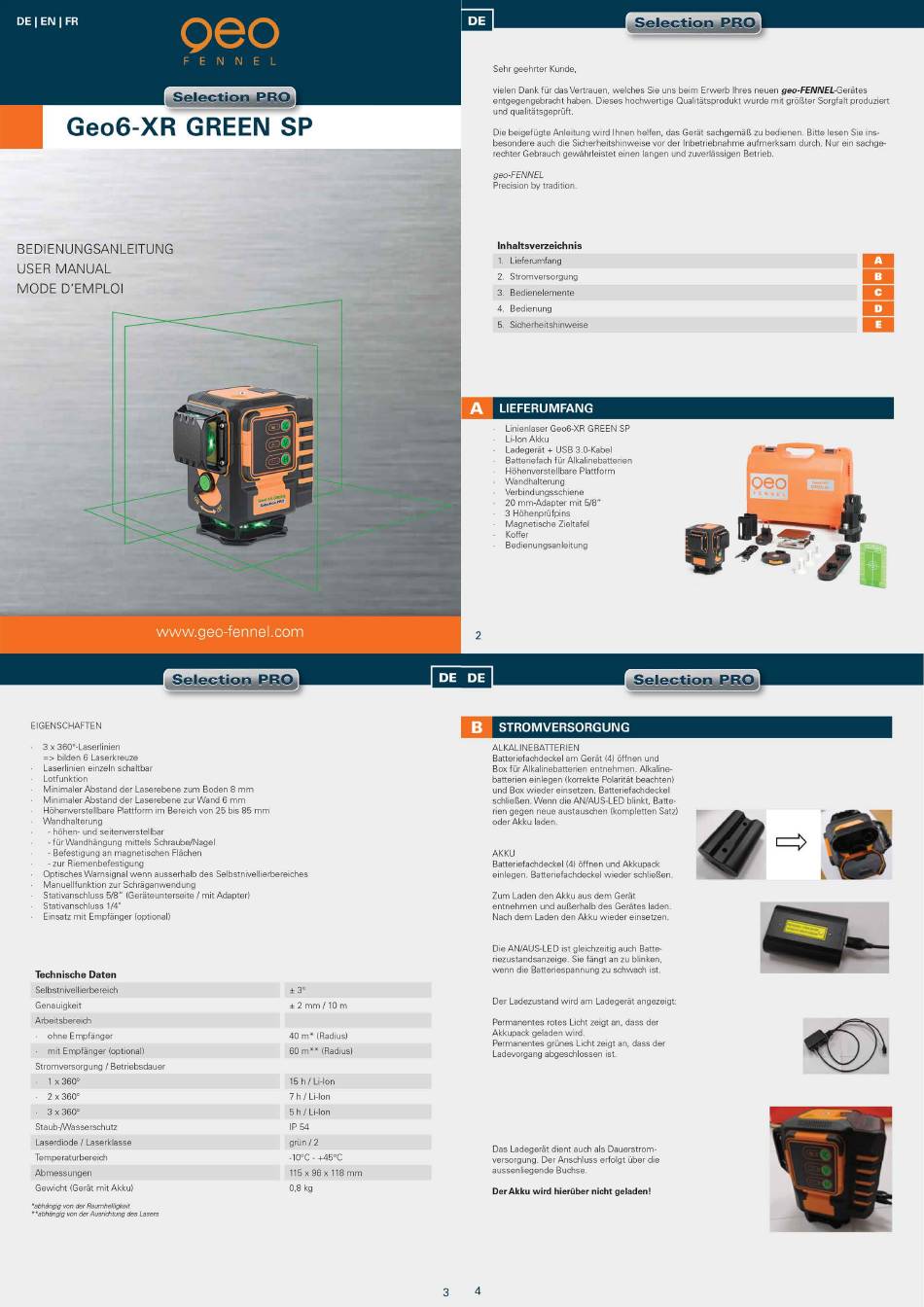

geo-FENNEL Geo6-XR GREEN SP Bedienungsanleitung

DE I EN I FR
FENNEL
e
Ge06- XR GREEN
BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
www.geo-fennel.com
Selec
EIGENSCHAFTEN
3 x 3600-Laserlinien
bilden 6 Laserkreuze
Laserlinien einzeln schaltbar
Lotfunktion
Minimaler Abstand der Laserebene zum Boden g mm
Minimaler Abstand der Laserebene zur Wand
Höhenverstellbare Plattform im Borovch
Wandhalterung
- höhen- und seitenverstellbar
- fur Wandhängung mittels Schraube/Nagel
- Befestigung an magnetischen Flichen
- zur Riemenbefestigung
Optisches Warnsignal wenn ausserhalb des Selbstnivellierbereiches
Manuellfunktion zur Schräganwondung
Stativanschluss 5/8" (Geräteunterseite / mit Adapter)
Stativanschluss 11.4 •
Einsatz mit Empfånger (optional)
Technische Daten
Selbstnivellierbereich
Genauigkeit
Arbeitsbereich
ohne Empfänger
mit Empfänger (optional)
Stromversorgung / Betriebsdauer
1 x 3600
2 x 3600
3 x 3600
Staub-DNasserschutz
Laserdiode / Laserklasse
Temperaturbereich
Abrnessungen
Gewicht (Gerit mit Akku)
•abluing;g von dor
SP
-o
o
6 mm
von 25 bis 85 mm
± 30
± 2 mm / 10m
40 (Radius)
60 m•• (Radius)
15 h/ Li-lon
7 h/ Li-lon
5 h/ Li-lon
54
grün/2
-IOOC - +450c
115x96x 118 mm
DE
Sehr geehrter Kunde,
vielen Dank für das Vertrauen, welches Sie uns beirn Erwerb Ihres neuen geo-FENNEL-Gerätes
entgegengebracht habem Dieses hochwertige Oualitåtsprodukt wurde mit größter Sorgfalt produziert
und qualitätsgeprüft.
Die beigefügte Anleitung Wird Ihnen helfen, das Gerät sachgemäß zu bedienen. Bitte lesen Sie ins-
besondere auch die Sicherheitshinweise vor der Inbetriebnahme aufmerksam durch. Nur ein sachge-
rechter Gebrauch gewährleistet einen langen und zuverlässigen Betrieb.
geo-FENNEL
Precision by tradition.
Inhaltsverzeichnis
Lieferumfang
2. Stromversorgung
3. Bedienelemente
Bedienung
4.
5. Sicherheitshinweise
LIEFERUMFANG
Linienlaser Ge06-XR GREEN SP
Li-lon Akku
Ladegerät + USB 3.0-Kabel
Battertetach für Alkalinebatterien
Höhenverstellbare Plattform
Wandhalterung
Verbindungsschiene
20 mm-Adapter mit 5/8"
3 Höhenprüfpins
Magnetische Zieltafel
Koffer
Bedienungsanleitung
2
DE
DE
STROMVERSORGUNG
ALKALINEBATTERIEN
Batteriefachdeckel am Gerät (4) öffnen und
Box fur Alkalinebatterien entnehmen.
batterien einlegen (korrekte Polarität beachten)
und Box wieder einsetzen, Batteriefachdeckel
schließen. Wenn die AN/AUS-LED
rien gegen neue austauschen (kompletten Satz)
Oder Akku laden.
AKKU
Batteriefachdeckel (4) öffnen und Akkupack
einlegen. Batteriefachdeckel wieder schließen.
Zum Laden den Akku aus dem Geråt
entnehmen und außerhalb des
Nach dem Laden den Akku wieder einsetzen.
Die AN/AUS-LED ist gleichzeitig auch Batte-
riezustandsanzeige. Sie fängt an zu blinken,
wenn die Batteriespannung zu schwach ist.
Der Ladezustand Wird am Ladegerät angezeigt:
Permanentes rotes Licht zeigt an, dass der
Akkupack geladen Wird
Permanentes grünes Licht zeigt an, dass der
Ladevorgang abgeschlossen ist.
Das Ladegeråt dient auch als Dauerstrom-
versorgung. Der Anschluss erfolgt über die
aussenliegende Buchse.
Der Akku Wird hierüber nicht geladen!
4
3
o
oeo
Selectio O
Alkaline-
blinkt, Batte-
Gerätes laden.
