geo-FENNEL Geo5P Bedienungsanleitung
Verwandte Anleitungen für geo-FENNEL Geo5P
Inhaltszusammenfassung für geo-FENNEL Geo5P

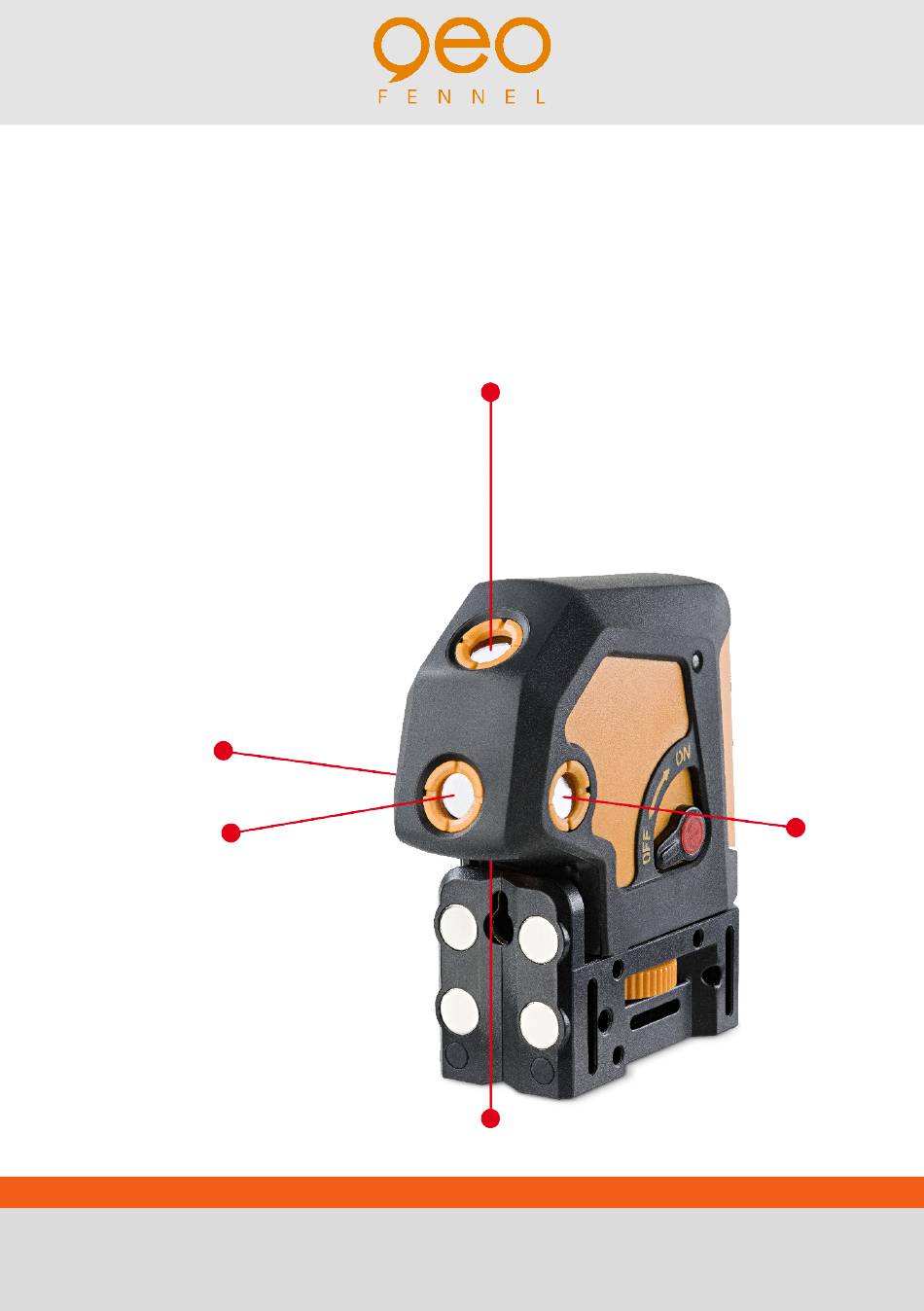

- Seite 1 DE | EN | FR Geo5P BEDIENUNGSANLEITUNG USER MANUAL MODE D‘EMPLOI www.geo-fennel.de www.geo-fennel.com www.geo-fennel.fr...
-
Seite 2: Lieferumfang
Sehr geehrter Kunde, vielen Dank für das Vertrauen, welches Sie uns beim Erwerb Ihres neuen geo-FENNEL-Gerätes ent- gegengebracht haben. Dieses hochwertige Qualitätsprodukt wurde mit größter Sorgfalt produziert und qualitätsgeprüft. Die beigefügte Anleitung wird Ihnen helfen, das Gerät sachgemäß zu bedienen. Bitte lesen Sie ins- besondere auch die Sicherheitshinweise vor der Inbetriebnahme aufmerksam durch. -
Seite 3: Technische Daten
Technische Daten Selbstnivellierbereich ±3,5° Genauigkeit ± 2 mm / 10 m Arbeitsbereich 30 m* Laserdiode 635 nm Laserklasse Stromversorgung 3 x AA Alkalinebatterien Betriebsdauer 20 h Temperaturbereich -10°C bis +50° Staub-/Wasserschutz IP 54 Gewicht (nur Gerät) 0,5 kg *abhängig von den Lichtverhältnissen BEDIENELEMENTE Laseraustrittsfenster On/Off switch... -
Seite 4: Bedienung
Ein optischer (blinkende Punkte) und akustischer Alarm zeigt an, dass das Gerät ausserhalb des Selbstnivellierbereiches aufgestellt wurde. In diesem Fall eine waagerechte Position suchen. • Der Geo5P kann mit dem 1/4“-Gewinde (3) direkt auf ein Kamerastativ montiert werden. MULTIFUNKTIONALE HALTERUNG Gerät mit der multifunktionalen Halterung verbinden. -
Seite 5: Prüfung Der Nivelliergenauigkeit
Wenn die horizontale Differenz der 3 Punkte A, B und C nicht größer als 4 mm ist, liegt das Gerät innerhalb der Toleranz. Wenn die Abweichung größer als 4 mm ist, ist das Gerät dejustiert. In diesem Fall wenden Sie sich bitte an geo-FENNEL oder einen autorisierten Fachhändler. -
Seite 6: Sicherheitshinweise
SICHERHEITSHINWEISE UMSTÄNDE, DIE DAS MESSERGEBNIS VERFÄLSCHEN KÖNNEN Messungen durch Glas- oder Plastikscheiben; verschmutzte Laseraustrittsfenster; Sturz oder starker Stoß. Bitte Genauigkeit überprüfen. Große Temperaturveränderungen: Wenn das Gerät aus warmer Umgebung in eine kalte oder umgekehrt gebracht wird, vor Benutzung einige Minuten warten. UMGANG UND PFLEGE Messinstrumente generell sorgsam behandeln. -
Seite 7: Bestimmungsgemässe Verwendung
Das Gerät entspricht der Lasersicherheitsklasse 2 gemäß der Norm DIN IEC 60825-1:2014. Das Gerät darf ohne weitere Sicherheitsmaßnahmen eingesetzt werden. Das Auge ist bei zufälligem, kurzzeitigem Hineinsehen in den Laserstrahl durch den Lidschlussreflex geschützt. Laserwarnschilder der Klasse 2 sind gut sichtbar am Gerät angebracht. www.geo-fennel.de G ERMAN Y Laser IEC 60825-1:2014 P ≤... - Seite 20 GmbH Technische Änderungen vorbehalten. Kupferstraße 6 All instruments subject to technical changes. D-34225 Baunatal Sous réserve de modifications techniques. Tel. +49 561 / 49 21 45 +49 561 / 49 72 34 info@geo-fennel.de 01/2016 www.geo-fennel.de Precision by tradition.
