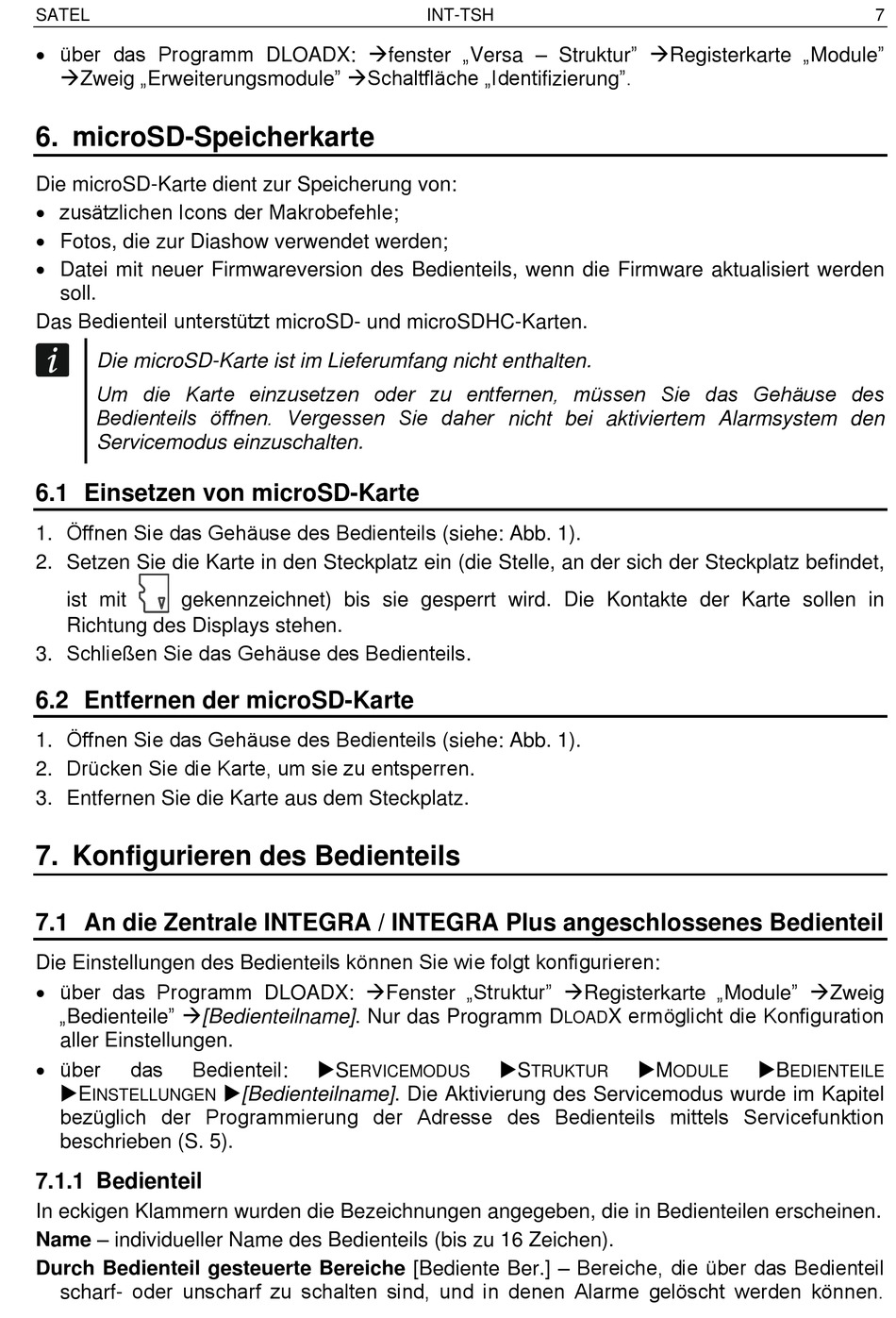

SATEL
 über das Programm DLOADX: fenster „Versa – Struktur" Registerkarte „Module"
Zweig „Erweiterungsmodule" Schaltfläche „Identifizierung".

6. microSD-Speicherkarte

Die microSD-Karte dient zur Speicherung von:
 zusätzlichen Icons der Makrobefehle;
 Fotos, die zur Diashow verwendet werden;
 Datei mit neuer Firmwareversion des Bedienteils, wenn die Firmware aktualisiert werden
soll.
Das Bedienteil unterstützt microSD- und microSDHC-Karten.
Die microSD-Karte ist im Lieferumfang nicht enthalten.
Um die Karte einzusetzen oder zu entfernen, müssen Sie das Gehäuse des
Bedienteils öffnen. Vergessen Sie daher nicht bei aktiviertem Alarmsystem den
Servicemodus einzuschalten.

6.1 Einsetzen von microSD-Karte

1. Öffnen Sie das Gehäuse des Bedienteils (siehe: Abb. 1).
2. Setzen Sie die Karte in den Steckplatz ein (die Stelle, an der sich der Steckplatz befindet,
ist mit gekennzeichnet) bis sie gesperrt wird. Die Kontakte der Karte sollen in
Richtung des Displays stehen.
3. Schließen Sie das Gehäuse des Bedienteils.

6.2 Entfernen der microSD-Karte

1. Öffnen Sie das Gehäuse des Bedienteils (siehe: Abb. 1).
2. Drücken Sie die Karte, um sie zu entsperren.
3. Entfernen Sie die Karte aus dem Steckplatz.

7. Konfigurieren des Bedienteils

7.1 An die Zentrale INTEGRA / INTEGRA Plus angeschlossenes Bedienteil

Die Einstellungen des Bedienteils können Sie wie folgt konfigurieren:
 über das Programm DLOADX: Fenster „Struktur" Registerkarte „Module" Zweig
„Bedienteile" [Bedienteilname]. Nur das Programm D
aller Einstellungen.
 über
das

Bedienteil:

E
INSTELLUNGEN
bezüglich der Programmierung der Adresse des Bedienteils mittels Servicefunktion
beschrieben (S. 5).
7.1.1 Bedienteil
In eckigen Klammern wurden die Bezeichnungen angegeben, die in Bedienteilen erscheinen.
Name – individueller Name des Bedienteils (bis zu 16 Zeichen).
Durch Bedienteil gesteuerte Bereiche [Bediente Ber.] – Bereiche, die über das Bedienteil
scharf- oder unscharf zu schalten sind, und in denen Alarme gelöscht werden können.
S
ERVICEMODUS
[Bedienteilname]. Die Aktivierung des Servicemodus wurde im Kapitel
INT-TSH
LOAD
S
TRUKTUR
X ermöglicht die Konfiguration
M B
ODULE
7
EDIENTEILE
