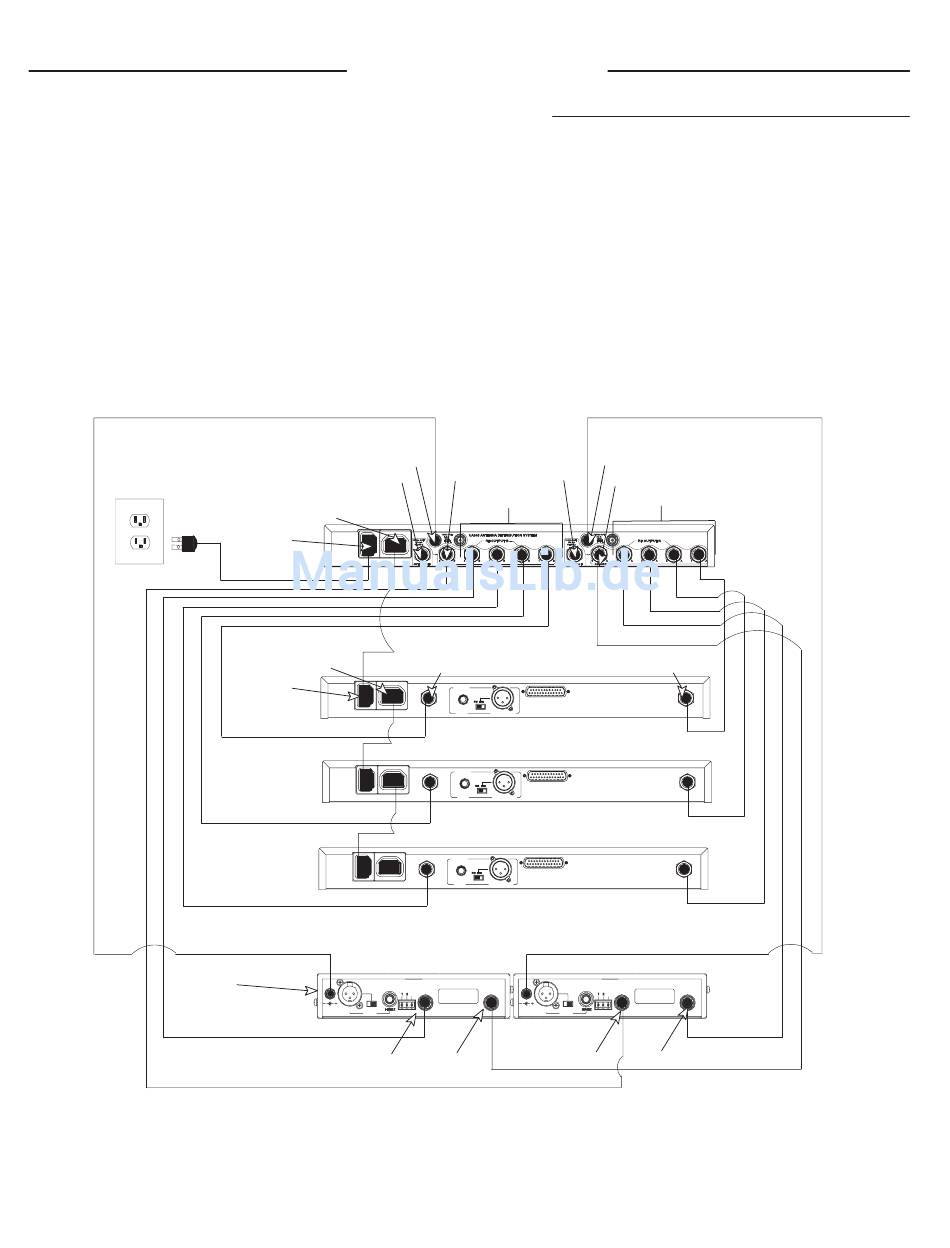

Anschluß eines einzelnen UA845 (Abbildung 8)
1. Die rechten und linken (Kanäle 1 bis 4, A und B) HF–
AUSGANG–Anschlüsse des UA845 mit verlustarmen
50 Ω Koaxialkabeln (RG 58 oder gleichwertig) an je-
dem Empfänger an die entsprechenden linken und
rechten Antenneneingänge
fünften Empfänger über die CASCADE–Anschlüsse
anschließen.
2. Das UA845 mit dem mitgelieferten Netzkabel an eine
Steckdose anschließen.
3. Wenn U4–Empfänger mit AUSGANG–Netzkabeln
prioritätisch verkettet werden sollen, wird der AUS-
GANG–Netzsteckverbinder des UA845 an den EIN-
12 VDC STROMEINGANG
ANSCHLUSS DER EMPFÄNGER
anschließen. Einen
12 VDC STROMEINGANG
ANT B EINGANG
STROMAUSGANG
STROMEINGANG
ZUR STROMVERSORGUNG
STROMAUSGANG
STROMEINGANG
UC4
ANT A EINGANG
ANT B EINGANG
GANG–Netzsteckverbinder eines Empfängers an-
geschlossen. Die weiteren Empfänger auf die gleiche
Weise anschließen. Den NETZEINGANG der Einheit
an die Stromversorgung anschließen.
HINWEIS: Ein UA845 sollte nicht mehr als fünf (5) Shure
UHF–Empfänger in prioritätischer Verkettung mit Strom
versorgen.
4. Zur Versorgung von Shure UC4–Empfängern die
NETZEINGANG–Anschlüsse der UC4–Empfänger
an den 12 V AUS–Gleichstromsteckverbinder des
UA845 anschließen. Es
UC4–Empfänger versorgt werden.
