Systemtechnische Eigenschaften - Shure UA845 Bedienungsanleitung

Das Shure Modell UA845 ist ein verstärktes UHF–An-
tennenverteilersystem für die Erweiterung eines drahtlosen
Mikrofonsystems durch Aufteilung eines Antennenpaars auf
mehrere Drahtlosempfänger vom Typ Shure U4 oder Shure
UC4. Es verstärkt auch HF–Signale, um die Einfügungs-
dämpfung aufgrund der Aufteilung des Signalstroms auf
mehrere Ausgangsanschlüsse auszugleichen. Jedes UA845
ermöglicht bis zu vier Empfängern den Einsatz der gleichen
Antennen. CASCADE–Stecker ermöglichen Anschlüsse an
einen fünften Empfänger oder ein zweites UA845. Es sind
auch Netzanschlüsse für die Versorgung von Shure UHF–
und UC–Drahtlossystemen vorgesehen.
Jedes System verfügt über die folgenden Teile:
Antennenverteilersystem UA845
Befestigungsteile für die Rack–Montage
Befestigungsteile
Tischflächen
Befestigungsteile für die Montage an der Vor-
derseite
45 cm AUSGANG–Netzkabel
Netzkabel
•
Erweiterungsfähig. Das UHF–Antennenverteilersys-
tem UA845 ist für große UHF–Drahtlossysteme vorge-
sehen. Jede Einheit ermöglicht bis zu vier Empfängern
den Einsatz der gleichen zwei Antennen, und die CAS-
CADE–Anschlüsse ermöglichen den Anschluß an ei-
nen fünften Empfänger oder ein zweites UA845.
•
Kompatibel. Das UA845 ist mit allen Drahtlosmikro-
fon–Empfängern von Shure kompatibel, die innerhalb
eines kompatiblen Frequenzbereichs betrieben wer-
den (siehe UHF–Trägerfrequenzbereiche im Abschnitt
Technische Daten).
•
CASCADE–Anschlüsse. Zwei 50 Ω BNC–Antennen–
CASCADE–Anschlüsse ermöglichen den Anschluß
einer zusätzlichen UA845–Einheit oder eines fünften
drahtlosen Empfängers. Ein großes Drahtlossystem
kann mit einem einzigen Antennenpaar betrieben wer-
den.

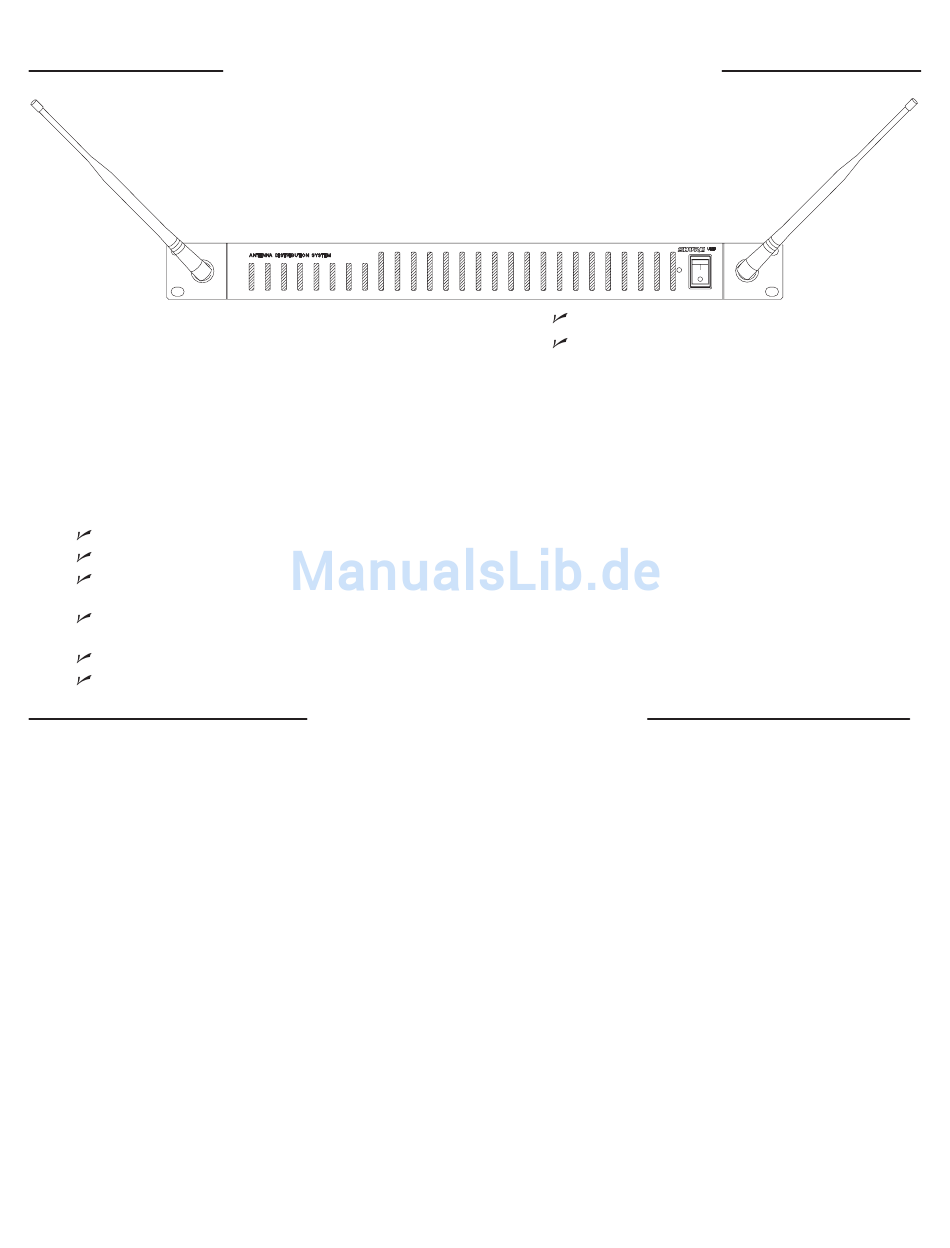

ANTENNENVERTEILERSYSTEM MODELL UA845
für die Montage auf

SYSTEMTECHNISCHE EIGENSCHAFTEN

Antennenkabel für die Empfängeranschlüsse
Gleichstromkabel für Empfängeranschlüsse
an Gleichstromstecker von UC–Empfängern.
Das Shure Modell UA845 wurde zur Sicherstellung ma-
ximaler Empfindlichkeit und Signalverarbeitungsfähigkeiten
entwickelt und bietet den breitest–möglichen Funkwellenbe-
reich für die größtmögliche Anzahl von Drahtlosempfängern.
Um dieses System optimal auszunutzen, sind die folgenden
Richtlinien zu befolgen:
• Wenn lange Kabelstrecken für enfernt montierte
Antennen benutzt werden, sollten der aktive Fer-
nantennensatz UA830 und die Fernantennen–
Verlängerungskabel Shure Modell UA825 oder
UA850 (RG–8/X oder gleichwertig) benutzt wer-
den, die bei UHF–Betriebsfrequenzen geringe
Verluste aufweisen.
• Mehrere Empfänger müssen mehr als 3 m von
den Empfangsantennen entfernt aufgestellt wer-
den.
•
Netz–AUSGANG– und AUS–Steckverbinder. An
den Netz–AUSGANG–Steckverbindern können bis zu
(5) U4–Empfänger prioritätisch verkettet und durch
eine einzelne Stromquelle versorgt werden. An den 12
V AUS–Gleichstromsteckverbindern können bis zu (4)
UC4–Empfänger vom UA845 versorgt werden.
•
Geringe Rausch– und Intermodulationsverzer-
rung. Das UA845 behält saubere Signale bei minimal-
er Verzerrung bei.
•
Einfügungsdämpfungsausgleich. Wenn ein Signal
auf mehrere Ausgänge verteilt wird, kommt es zu ei-
nem Absinken der Signalstärke. Das UA845 verstärkt
Signale, um dies auszugleichen, und sorgt dafür, daß
die Empfänger ein starkes Signal erhalten.
•
Antennenmontage auf der Vorderseite. Das UA845
wird mit Befestigungsteilen zur Antennenmontage auf
der Vorderseite geliefert, sofern dies erwünscht ist.
Deutsch – 1
